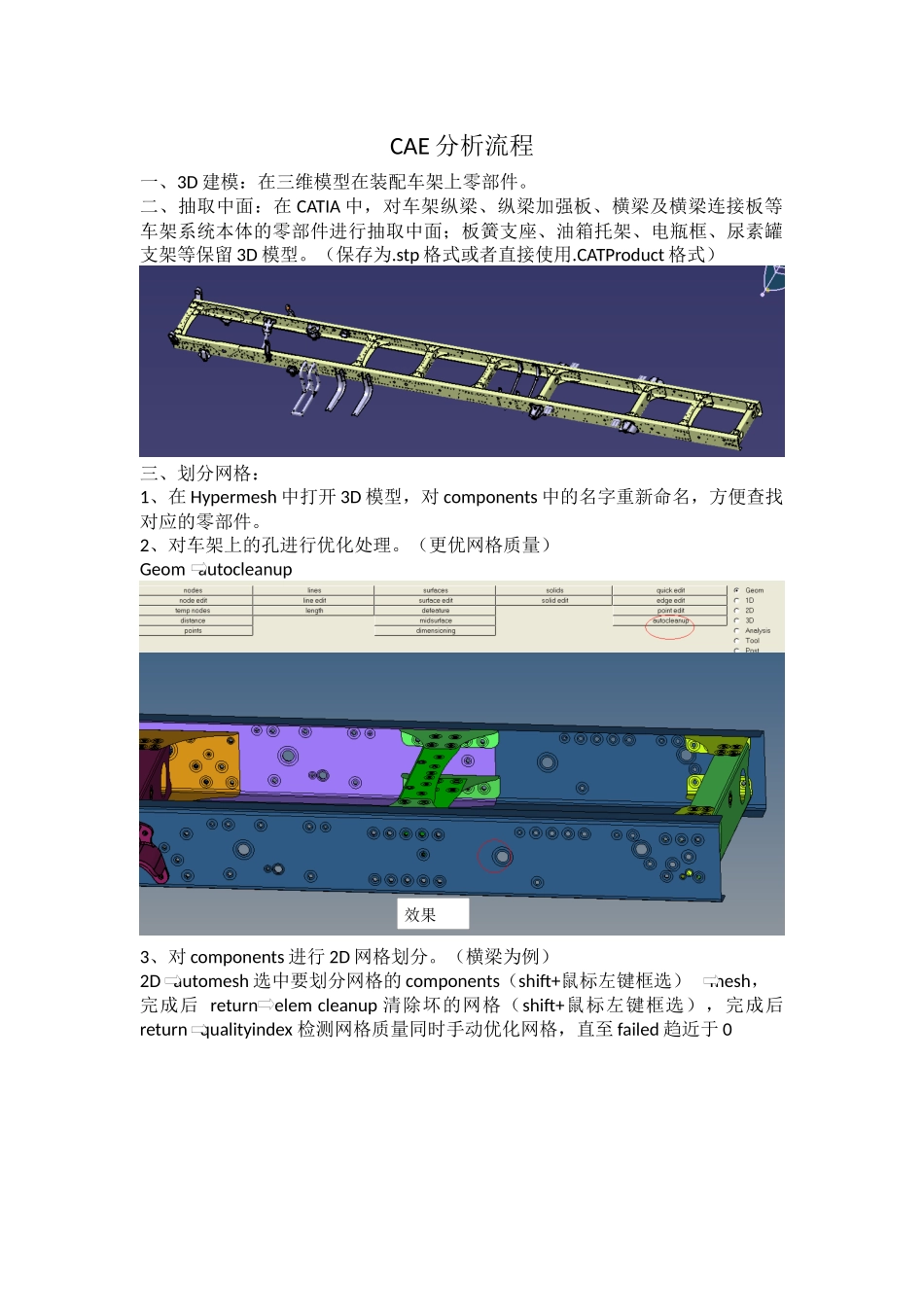

CAE分析流程一、3D建模：在三维模型在装配车架上零部件。二、抽取中面：在CATIA中，对车架纵梁、纵梁加强板、横梁及横梁连接板等车架系统本体的零部件进行抽取中面；板簧支座、油箱托架、电瓶框、尿素罐支架等保留3D模型。（保存为.stp格式或者直接使用.CATProduct格式）三、划分网格：1、在Hypermesh中打开3D模型，对components中的名字重新命名，方便查找对应的零部件。2、对车架上的孔进行优化处理。（更优网格质量）Geomautocleanup3、对components进行2D网格划分。（横梁为例）2Dautomesh选中要划分网格的components（shift+鼠标左键框选）mesh，完成后returnelemcleanup清除坏的网格（shift+鼠标左键框选），完成后returnqualityindex检测网格质量同时手动优化网格，直至failed趋近于0效果4、对components进行3D网格划分。（板簧支架为例）3Dtetramesh选中要划分网格的components（shift+鼠标左键框选）选择Volumtetra选中solids（shift+鼠标左键框选），mesh完成后return注：在网格划分中，最好使要划分网格的components置于当前。在components中右键，选择makecurrent。这个方便之后的材料及属性赋值。四、铆钉（螺栓）的虚拟刚性连接1、在components中新建一个集合如maoding。创建铆钉连接时候，把它置为当前。清除网格手动清除，Create。2、车架纵梁、加强板、横梁连接板等连接2.1孔位对应连接1Dconnectorsbolt设置Create设置情况：type—bolt(washer1)带弹垫螺栓连接fefile—，基本不用动。Propfile—在安装文件下找到connectors文件夹，找到prop_hinge.tcl文件对节点设置：下图1—location—nodes选中节点2—connectwhat—comps节点所在的components3—numlayers—total（2，3，4……）连接几层板的意思4—tolerance容差一般100（大一点的值）5—holediameter—max孔的直径最大值，一般选取100（怕溢出）123452.2孔位没有对应或者没有孔的连接（联接角铁与底架）1Drigidsindependent—calculatenode，dependent—nodesCreate注：选择的点要在要连接的components上（shift+左键）选中的多余的点删掉（shift+右键）2.3按照以上两个流程把车架上面的所有零部件连接在一起，形成RBE2单元。2.4车厢与车架之间的连接使用gap单元。五、材料、属性及赋值1、材料material选择Materialsmatname—材料命名，type—ALL，cardimage—MAT1Create/edit设置E弹性模量、NU泊松比、RHO密度return2、属性property2.12D属性选择propertypropname—属性命名，type—2D，cardimage—PSHELL，material选择上面建立的材料Create/edit厚度Treturn2.23D属性选择propertypropname—属性命名，type—3D，cardimage—PSOLID，material选择上面建立的材料editreturn3、赋值（将材料，厚度的值分别赋予车架上面的所有零部件）选择componentscomps—零部件，property—选择上面建好的属性assign注：1、2D、3D赋值是一样的，只是2D、3D的属性卡片不一样。2、车架纵梁、横梁及其他零部件应建立对应的属性卡片，便于赋值。六、虚拟弹簧建立1、新建一个components，如xuni，置当前，存放虚拟弹簧。2、建立板簧座上RBE2单元1Drigidsnodes（选择板簧圆销孔里面的点，然后byface）CreateRBE2单元利用相同的方法在另外一个板簧支座上面建立RBE2单元。3、建立nodestooltranslatenodes（duplicate复制）竖直方向上移20同样的方法建立另外一个node。4、中点nodeGeomdistance，测量上述两个node的距离tooltranslatenodes（duplicate复制），把纵向坐标较小的那个node复制平移到另外有一个node下方。Geomdistance选择两点，nodesbetween,得到中点translate，中点向下移动100，为nodeX。5、建立虚拟弹簧5.1建立CBUSHProperty设置type—Springs_Gaps，cardimage—PBUSH，material选择上述材料，设置K1，K2，K3……K6的值（根据悬架系统提供的数据）K1=K2=1000，K3=刚度/2，K4=K5=K6=37000001DSprings创建CBUSH，Property—选择前面建立的，elemtypes—CBUSH按上述方法建立另一个板簧的虚拟，生成CBUSH。5.2虚拟板簧连接5.2.1没有副簧情况下1Drigidsindependent—node-选择之前建好的nodeX，nodes-选择CBUSH下面的两个no...
