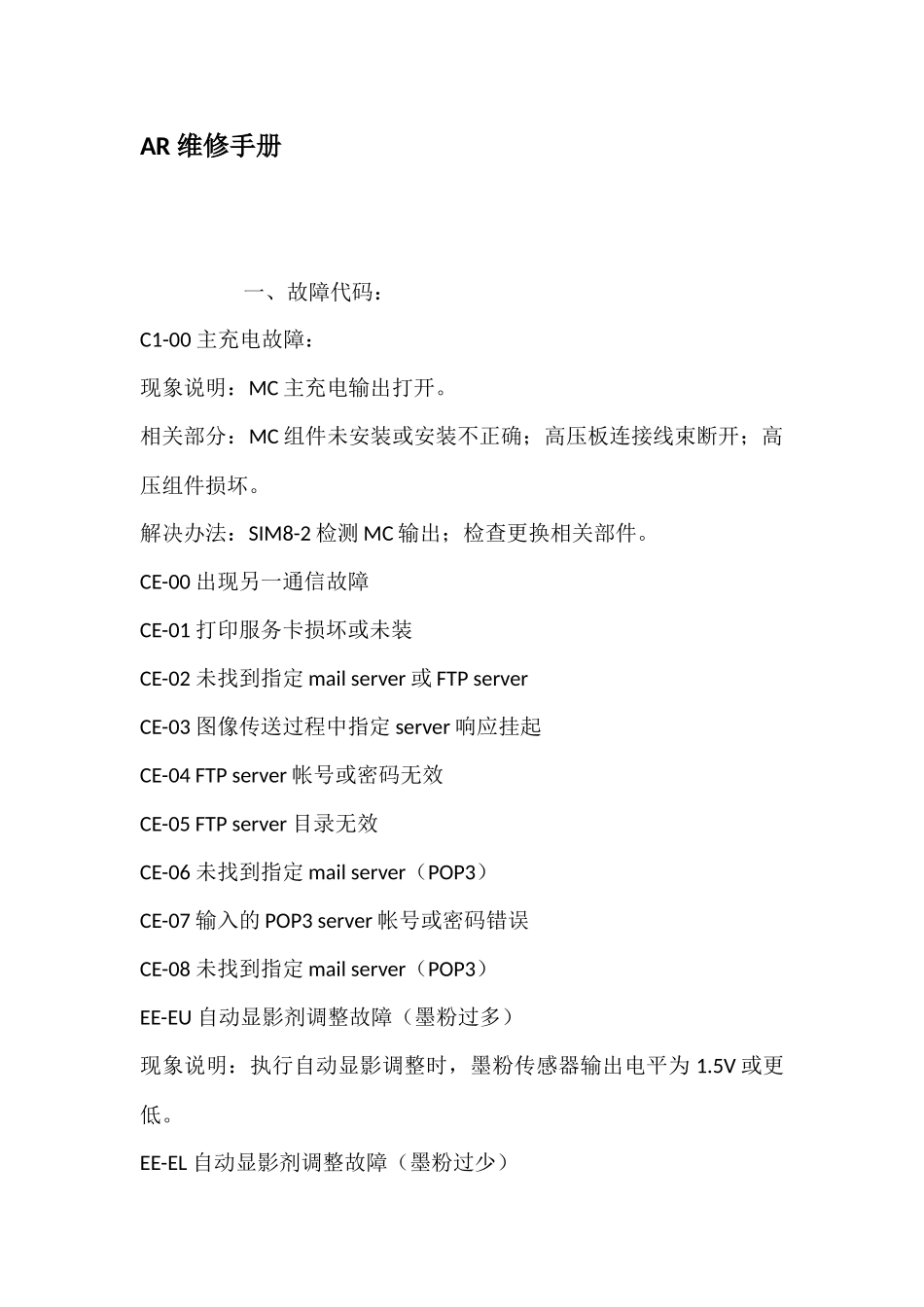

AR维修手册一、故障代码：C1-00主充电故障：现象说明：MC主充电输出打开。相关部分：MC组件未安装或安装不正确；高压板连接线束断开；高压组件损坏。解决办法：SIM8-2检测MC输出；检查更换相关部件。CE-00出现另一通信故障CE-01打印服务卡损坏或未装CE-02未找到指定mailserver或FTPserverCE-03图像传送过程中指定server响应挂起CE-04FTPserver帐号或密码无效CE-05FTPserver目录无效CE-06未找到指定mailserver（POP3）CE-07输入的POP3server帐号或密码错误CE-08未找到指定mailserver（POP3）EE-EU自动显影剂调整故障（墨粉过多）现象说明：执行自动显影调整时，墨粉传感器输出电平为1.5V或更低。EE-EL自动显影剂调整故障（墨粉过少）现象说明：执行自动显影调整时，墨粉传感器输出电平为3.5V或更高。E06-11CIS黑白校正故障（白校正）：现象说明：灯亮时CIS基准白板读取电平异常。相关部分：基准白板脏；CIS灯照射故障；CIS连线断开；CIS组件异常；扫描仪电路板损坏。解决办法：SIM5-3检查CIS照射；检查更换相关部件。E06-14CIS通信故障：现象说明：扫描电路板和CIS-ASIC之间通信故障(时钟同步)。相关部分：CIS连线；CIS组件；扫描电路板；解决办法：检查更换相关部件。E07-01系统数据故障：现象说明：HDD系统数据书储存或读取时，HDD在30秒内未响应。相关部分：ICU电路板上HDD安装；连线；HDD；ICU电路板。解决办法：SIM62-2-3检测HDD读/写；检查更换相关部件。E07-02激光故障：现象说明：LSU发出的BD信号保持OFF或ON。相关部分：LSU连线；LSU组件；PCU电路板；ICU电路板。解决办法：SIM61-1检测LSU转动；检查更换相关部件。E07-03HDD故障：现象说明：HDD连接断开。相关部分：ICU电路板上HDD安装；连线；HDD；ICU电路板。解决办法：SIM62-2-3检测HDD读/写；检查更换相关部件。E07-06解码错误：现象说明：成像过程中发生解码错误。相关部分：PCI总线插接；在FAX作业时检查FAX电路板安装；ICU电路板。解决办法：检查更换相关部件。E07-10黑白校正故障（黑校正）：现象说明：曝光灯关闭时CCD黑扫描电平异常。相关部分：CCD连线；CCD组件；扫描电路板；解决办法：检查更换相关部件。E07-11黑白校正故障（所有像素调整白校正）：现象说明：曝光灯亮时CCD白参照板扫描电平异常。相关部分：曝光灯照射；反光镜；白参照板；CCD组件；扫描电路板。解决办法：SIM5-3检测曝光灯照射；检查更换相关部件。E07-14CCD通信故障：现象说明：扫描电路板和CCD-ASIC之间时钟同步故障。相关部分：连线；CCD组件；扫描电路板。解决办法：检查更换相关部件。E07-17SPF扫描位置调整故障（仅在执行模拟调整时检测）：现象说明：未检测到作为SPF扫描参照位置的黑色迈拉。相关部分：SPF侧黑色迈拉安装错误。解决办法：检查更换相关部件。E07-50LSU连接故障：现象说明：LSU与机器规格不符。相关部分：LSU连接；LSU；PCU电路板。解决办法：检查更换相关部件。E07-80ICU和扫描仪之间通信故障（ICU检测）：现象说明：通信建立、帧校验、奇偶校验、协议错误。相关部分：附属组件电路板连接器；附属组件与ICU电路板之间的连接。E07-90ICU与PCU之间通信故障现象说明：通信建立、帧校验、奇偶校验、协议错误；相关部分：附属组件电路板连接器；附属组件与ICU电路板之间的连接。F01-00分页器通信故障F01-02分页器传送电机故障F01-03鞍式装订分页器轮叶电机故障F01-06鞍式装订分页器轮叶电机故障F01-08分页器装订移位电机故障F01-10分页器装订电机故障F01-11分页器装订排纸电机故障F01-15分页器提升电机故障F01-19分页器前对位电机故障F01-20分页器后对位电机故障F01-30鞍式装订分页器通信故障F01-31鞍式装订分页器折叠传感器故障F01-32鞍式装订分页器和打孔组件之间通信故障F01-33鞍式装订分页器打孔侧登记电机故障F01-34鞍式装订分页器打孔电机故障F01-35鞍式装订分页器打孔侧登记传感器故障F01-36鞍式装订分页器打孔定时传感器故障F01-37鞍式装订分页器备份RAM故障F01-38鞍式装订分页器打孔备份RAM故障F01-39鞍式装订分页器打孔纸屑传感器故障F01-40鞍式装订分页器打孔侧电源中断故障F01-80分页器电源异常F01-81鞍式装...
