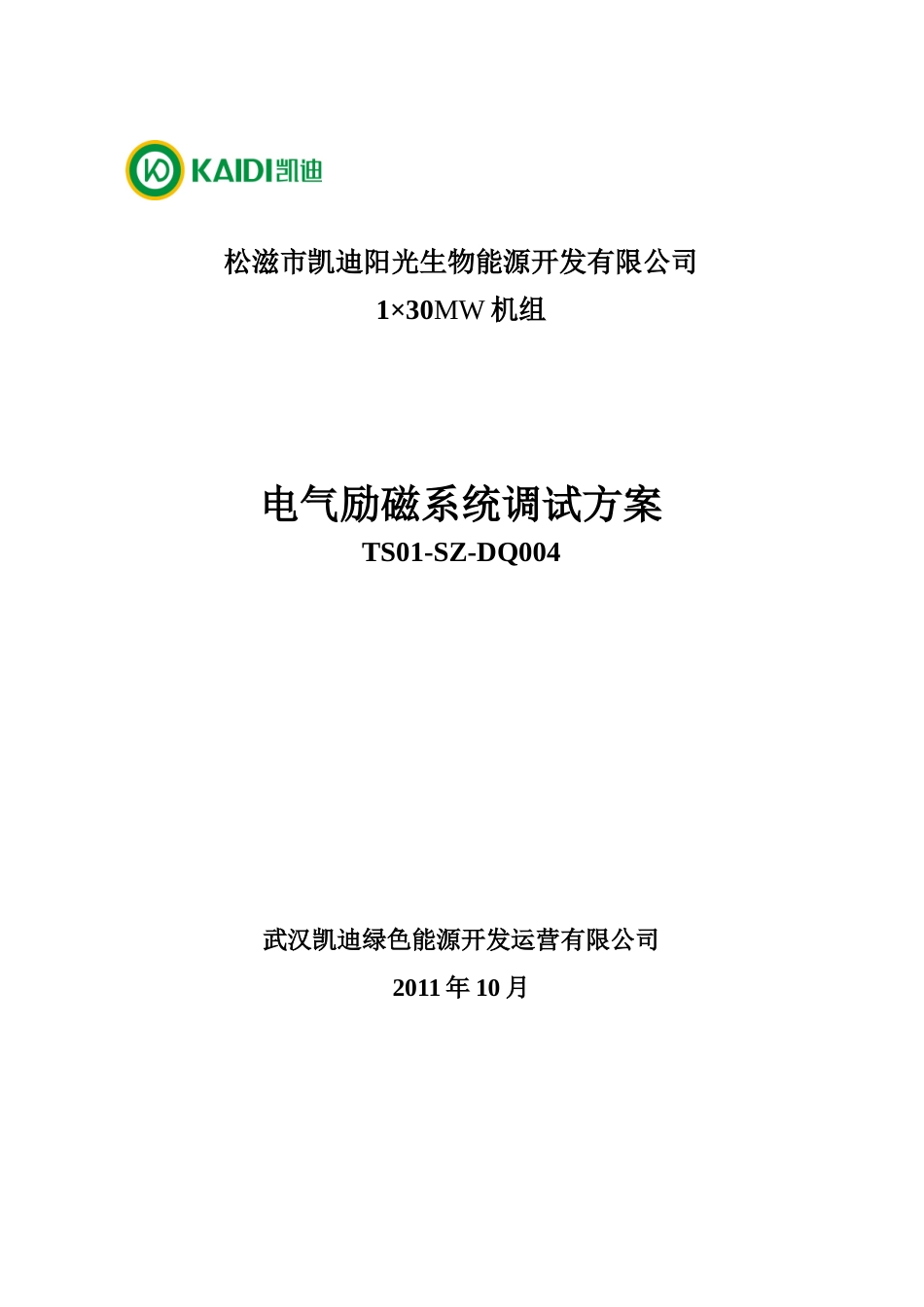

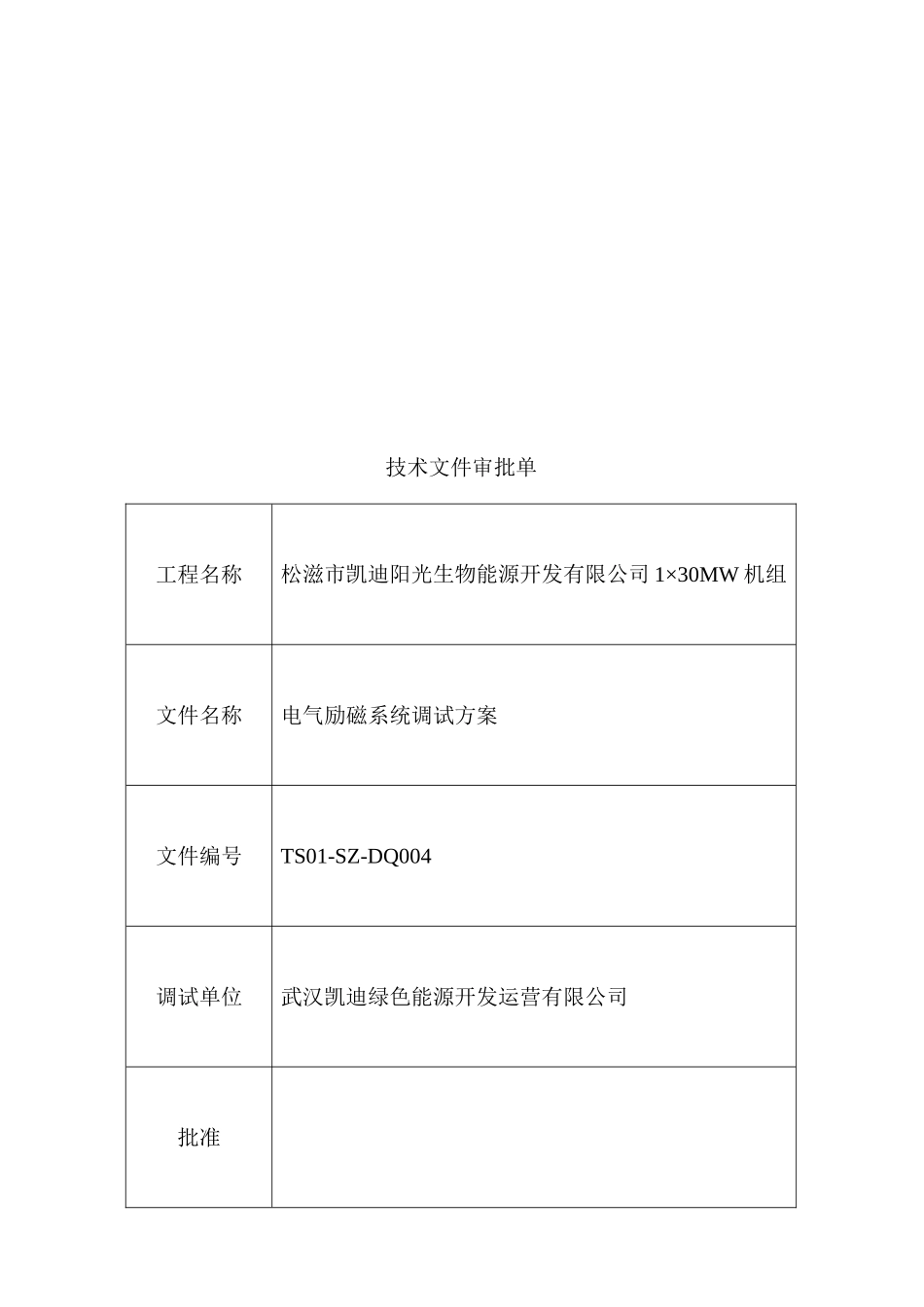

松滋市凯迪阳光生物能源开发有限公司1×30MW机组电气励磁系统调试方案TS01-SZ-DQ004武汉凯迪绿色能源开发运营有限公司2011年10月技术文件审批单工程名称松滋市凯迪阳光生物能源开发有限公司1×30MW机组文件名称电气励磁系统调试方案文件编号TS01-SZ-DQ004调试单位武汉凯迪绿色能源开发运营有限公司批准审核编制目录1概述.....................................................................................................................................12编制依据：.........................................................................................................................13调试目的：.........................................................................................................................14调试组织与分工.................................................................................................................15调试质量目标.....................................................................................................................16调试内容及步骤.................................................................................................................27安全措施.............................................................................................................................6松滋市凯迪阳光生物能源开发有限公司1×30MW机组电气励磁系统调试方案1概述通过静态试验检查励磁系统及二次回路功能的正确性；通过励磁系统空负荷及带负荷调整试验，优化调节参数，使励磁调节装置各项指标符合技术规范要求，确保励磁系统能满足机组各种运行工况的要求。2编制依据：2.1《电气装置安装工程电气设备交接试验标准》GB50150—20062.2《火电工程调整试运质量检验及评定标准》96版2.3《电力建设安全工作规程(火力发电厂部分)》DL5009.1—20022.4《继电保护和电网安全自动装置校验规程》DL/T995-20062.5相关设计院、制造厂提供的技术资料3调试目的：为机组顺利启动发电，检查励磁设备各项性能指标，并检验系统设备的安装、调试质量、相关设备性能符合机组分部试运的要求。4调试组织与分工4.1本次试验由试运领导小组协调下，由调试单位负责指挥、组织本次带电工作，由业主安装、监理等有关单位共同参加本次带电工作。4.2调试单位负责编写与本次带电有关的方案、措施，带电前向运行单位进行技术交底，并负责方案的实施。4.3由监理单位确认本次厂用系统带电的全过程。4.4由调试单位负责二次设备监护，安装单位负责二次设备操作和受电范围的一次设备操作及监护，监理单位负责监督。4.5由安装单位做好现场安全保卫工作。4.6由安装单位负责消除带电工程中一、二次设备的故障和缺陷。4.7安装单位做好消防安全工作，预防火灾事故的发生。5调试质量目标5.1通过励磁系统整组传动试验，检查各控制、保护、信号回路及逻辑正确，符合设计要求。5.2发电机空载下励磁调节器（AVR）的动态试验应满足以下主要指标：自动通道升压及电压调节稳定范围应在70%～110%内调节；10%阶跃响应要求超调量不大于阶跃量的50%，振荡次数不大于3次，调节时间不大于10秒；励磁系统频率要求频率变化1%时，机端电压变化率不超过的±0.25%；自动零起升压机端电压最大值不大于额定值的110%，振荡次数不超过3次，调节时间不超过10秒。5.3发电机带负荷下励磁系统试验要求：自动、手动方式切换及通道之间切换时机端电压应无明显波动；低/过励限制值与整定范围相同。第1页共8页松滋市凯迪阳光生物能源开发有限公司1×30MW机组电气励磁系统调试方案6调试内容及步骤6.1调试内容6.1.1励磁系统整组传动试验。6.1.2发电机空载下励磁调节器（AVR）的动态试验。6.1.3发电机带负荷下励磁系统试验。6.2主设备参数本期工程SIEMENS汽轮发电机组，规划容量138MW，一台机组以110kV电压接入系统，机组以发电机-变压器组单元方式接入厂内110kV升压站，每台机组设两段10kV工作母线。本期工程发电机的励磁系统设计为永磁...
