不锈钢产品加工制造工艺规程规范VIP免费

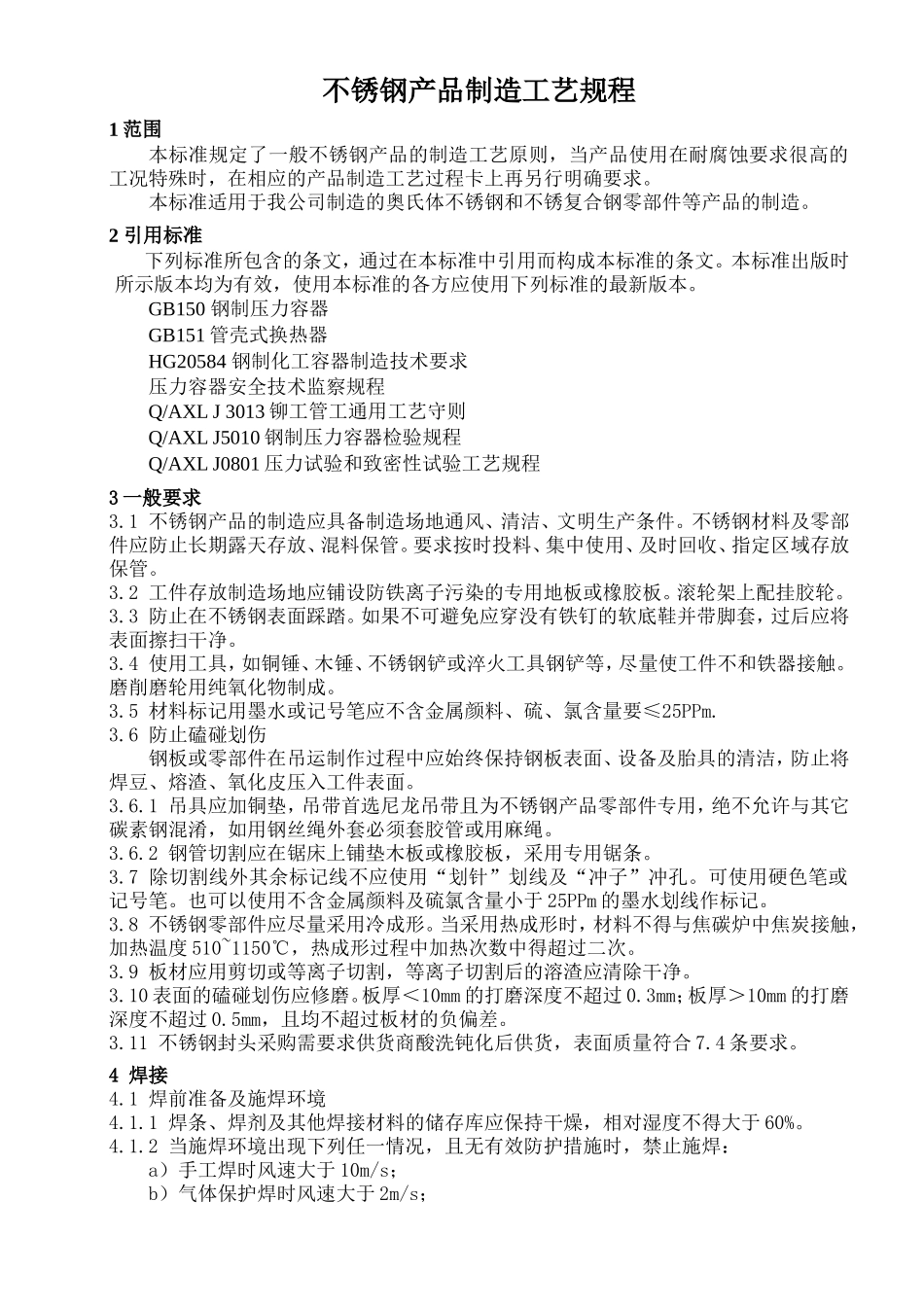

不锈钢产品制造工艺规程1范围本标准规定了一般不锈钢产品的制造工艺原则，当产品使用在耐腐蚀要求很高的工况特殊时，在相应的产品制造工艺过程卡上再另行明确要求。本标准适用于我公司制造的奥氏体不锈钢和不锈复合钢零部件等产品的制造。2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时所示版本均为有效，使用本标准的各方应使用下列标准的最新版本。GB150钢制压力容器GB151管壳式换热器HG20584钢制化工容器制造技术要求压力容器安全技术监察规程Q/AXLJ3013铆工管工通用工艺守则Q/AXLJ5010钢制压力容器检验规程Q/AXLJ0801压力试验和致密性试验工艺规程3一般要求3.1不锈钢产品的制造应具备制造场地通风、清洁、文明生产条件。不锈钢材料及零部件应防止长期露天存放、混料保管。要求按时投料、集中使用、及时回收、指定区域存放保管。3.2工件存放制造场地应铺设防铁离子污染的专用地板或橡胶板。滚轮架上配挂胶轮。3.3防止在不锈钢表面踩踏。如果不可避免应穿没有铁钉的软底鞋并带脚套，过后应将表面擦扫干净。3.4使用工具，如铜锤、木锤、不锈钢铲或淬火工具钢铲等，尽量使工件不和铁器接触。磨削磨轮用纯氧化物制成。3.5材料标记用墨水或记号笔应不含金属颜料、硫、氯含量要≤25PPm.3.6防止磕碰划伤钢板或零部件在吊运制作过程中应始终保持钢板表面、设备及胎具的清洁，防止将焊豆、熔渣、氧化皮压入工件表面。3.6.1吊具应加铜垫，吊带首选尼龙吊带且为不锈钢产品零部件专用，绝不允许与其它碳素钢混淆，如用钢丝绳外套必须套胶管或用麻绳。3.6.2钢管切割应在锯床上铺垫木板或橡胶板，采用专用锯条。3.7除切割线外其余标记线不应使用“划针”划线及“冲子”冲孔。可使用硬色笔或记号笔。也可以使用不含金属颜料及硫氯含量小于25PPm的墨水划线作标记。3.8不锈钢零部件应尽量采用冷成形。当采用热成形时，材料不得与焦碳炉中焦炭接触，加热温度510~1150℃，热成形过程中加热次数中得超过二次。3.9板材应用剪切或等离子切割，等离子切割后的溶渣应清除干净。3.10表面的磕碰划伤应修磨。板厚＜10mm的打磨深度不超过0.3mm；板厚＞10mm的打磨深度不超过0.5mm，且均不超过板材的负偏差。3.11不锈钢封头采购需要求供货商酸洗钝化后供货，表面质量符合7.4条要求。4焊接4.1焊前准备及施焊环境4.1.1焊条、焊剂及其他焊接材料的储存库应保持干燥，相对湿度不得大于60%。4.1.2当施焊环境出现下列任一情况，且无有效防护措施时，禁止施焊：a）手工焊时风速大于10m/s；b）气体保护焊时风速大于2m/s；c）相对湿度大于90%；d）雨、雪环境；4.1.3焊接温度应不低于5℃,当环境温度低于5℃时,在常温下予热的焊件也应在焊口100mm范围内加热~15℃才能施焊。可用氧—乙炔焰预热。用表面温度计或试温笔检查予热温度。4.2焊口清理：等离子切割表面应用不锈钢丝刷或砂轮清理，焊前,零件坡口内及附近20mm范围内须用酒精擦去油污。4.3焊接过程4.3.1与承压零部件相焊的焊缝必须经焊接工艺评定合格，在产品焊接过程中焊工必须按焊接工艺规程执行。4.3.2在不锈钢产品零部件上临时辅件焊接要求：应尽量避免在工件上焊临时性辅件，如需要则须用与母材相近材料焊接；定位焊、点焊、焊临时性辅件均应按产品焊接工艺规定执行。4.3.3不锈钢零部件或容器在进行焊接时，严禁将接地线直接搭在不锈钢工件上，须将接地线通过与工件同材质或相近材质制成的卡子与工件牢固相连以防打火。4.3.4定位焊、点焊、焊临时性辅件以及引熄弧板的去除严禁强行打掉，而应采用风铲或高速砂轮等机械方法去除。4.4焊缝表面的形状尺寸及外观要求4.4.1不锈钢A、B类接头焊缝的余高按表一：GB150标准第10.3.3条款执行；表一单面坡口双面坡口e1e2e1e20～10%δs且≤3δ≤1.50～10%δ2且≤30～10%δ1且≤35热处理5.1按图样规定进行整体或局部热处理，热处理按工艺要求外协。5.2受压元件用钢板冷成形后，如果变形率超过ε=15%时,应进行热处理，以消除加工应力,改善延性。单向拉伸(如钢板卷圆)ε=(δ/2Rf)×(1－Rf/Ro)×100%双向拉伸(如筒体折边、冷压封头)ε=(1.5δ/2Rf)×(1－Rf/Ro)×100%式中:ε-----钢板变形率...
