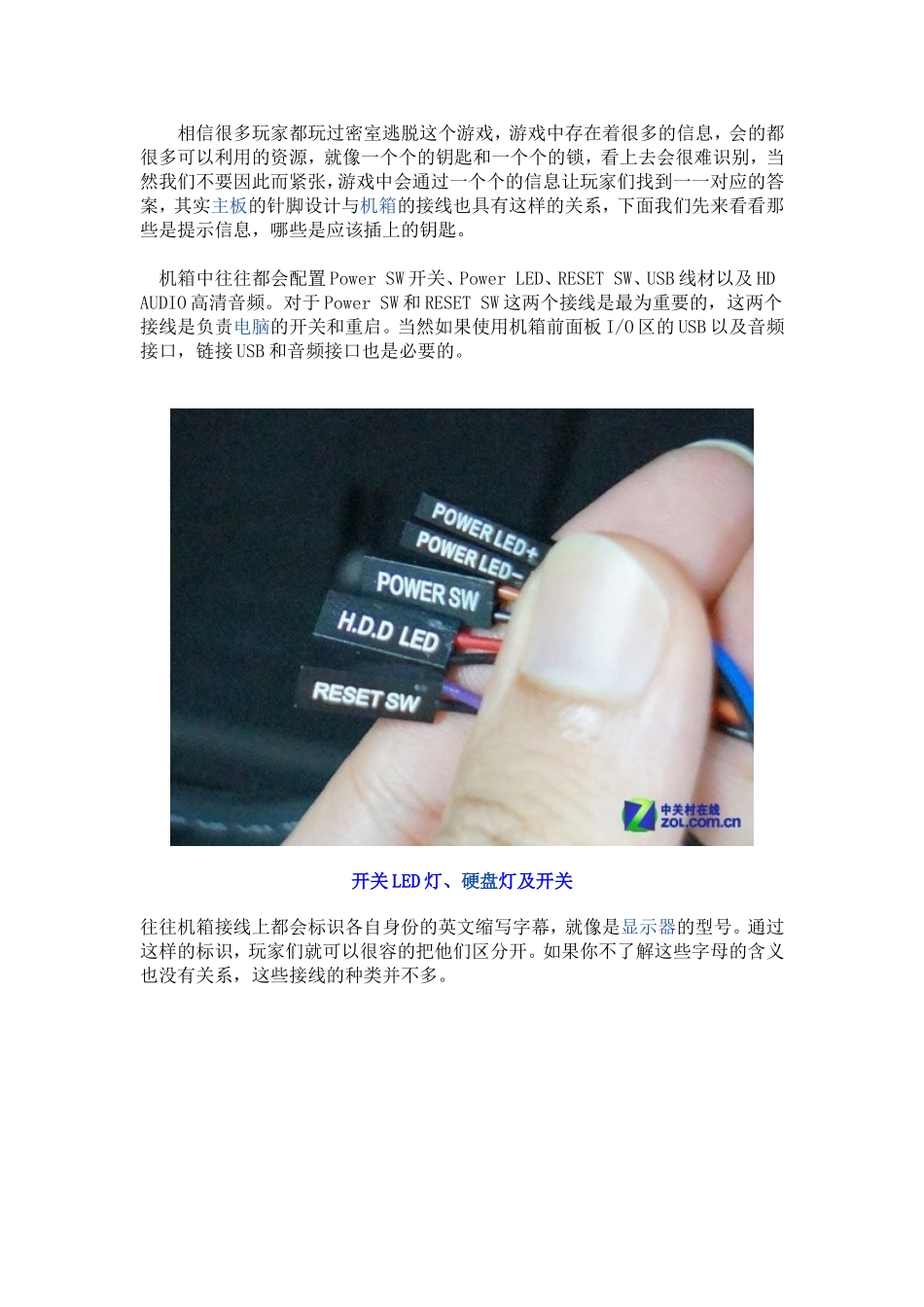

不用再看说明书机箱主板接线全攻略攒机过程中具备着很多细节，很多DIY高手对此都会很随意，很多时候由于随意就会出现USB接口接触不良，有的出现声卡没有声音。这些都是因为在装机过程中发生的不经意的事情，尤其对于入门级玩家来说，有些犹豫不定的事情就造成了这样的后果。其实这些问题玩家们通过一些小小的细心就可以解决了。今天笔者就通过玩家们遇到的细小的问题，同时入门级玩家可以更好的提升自己的能力。通过这遍文章可以将装机的细节放大，同时这些细小的东西也往往是攒机成败的关键一环。往往普通机箱中带有的线材有USB接口、音频接口以及电源的开启键和重启键。这些线材的接头表明着作用，这对于入门级玩家来说是很难辨别的，对于安装过电脑的玩家也具备着熟悉的标识，通过长时间的使用可能会有些遗忘。下面我们先来认识一下这些接口。机箱中几种常见的接线相信很多玩家都玩过密室逃脱这个游戏，游戏中存在着很多的信息，会的都很多可以利用的资源，就像一个个的钥匙和一个个的锁，看上去会很难识别，当然我们不要因此而紧张，游戏中会通过一个个的信息让玩家们找到一一对应的答案，其实主板的针脚设计与机箱的接线也具有这样的关系，下面我们先来看看那些是提示信息，哪些是应该插上的钥匙。机箱中往往都会配置PowerSW开关、PowerLED、RESETSW、USB线材以及HDAUDIO高清音频。对于PowerSW和RESETSW这两个接线是最为重要的，这两个接线是负责电脑的开关和重启。当然如果使用机箱前面板I/O区的USB以及音频接口，链接USB和音频接口也是必要的。开关LED灯、硬盘灯及开关往往机箱接线上都会标识各自身份的英文缩写字幕，就像是显示器的型号。通过这样的标识，玩家们就可以很容的把他们区分开。如果你不了解这些字母的含义也没有关系，这些接线的种类并不多。USB2.0接口音频接口USB3.0接口POWERLED电源支持灯接口分为+/-极H.D.DLED硬盘灯机箱会有LED灯提示POWERSW开关键RESETSW重启键上面介绍的是机箱中常见的几种接线。另外和有一些并不常见的，例如：AC97'音频，SPEAKER报警器等等。对于熟悉机箱主板的玩家来说，接线很容分清楚，但对于主板的跳线就有些困难了。主板上常见的针脚设计接下来我们再来了解下主板上的多变的针脚设计，首先先来看看开关、重启LED灯针脚的设计，这些针脚通畅设计在主板的右下角的位置，旁边往往会有PANEL标识，主要负责Power开机、Reset重启等重要功能，目前主板大部门都采用了9Pin的设计。常规9Pin插针设计很多玩家会说我们见到技嘉、华硕等等一些主板的接口并不是9Pin，对于一些主板厂商的针脚没有采用9Pin的形式，下面我们来看看技嘉B75和映泰Z77主板的开关/重启/LED灯针脚设置情况：技嘉B75插针设计映泰Z77主板无论是9Pin针脚还是其他方式的针脚，在PCB板上都会标识相应的接线，比如说“PW”代表POWER开机、"RES"代表RESET重启、“HD"代表硬盘灯、“PWRLED”标示电源灯，有些主板甚至用颜色进行了区分。USB针脚以及音频针脚再来看看USB针脚的。以目前主板的南桥芯片来说，扩展10组USB支持已经非常普遍，同时还可以支持USB3.0原生的设计。而除去I/O设计的USB接口之外，主板上通常还会设计有4-6个USB扩展接口，以及一个USB3.0插针接口。下图就是主板上提供的两组共计4个USB扩展插座。主板USB3.0接口主板USB2.0接口这样的设计是防止玩家们在插口的时候差错，这样可以帮助玩家更好的进行操作如果玩家们错误的链接也不会被识别，提醒玩家无法安装。主板音频接口最后是前置音频线的连接。当前主板上最常见音频针脚为HDAudio。同USB插座类似，前置音频插座同样是9pin方式设计并空出一个的防呆式设计，可以防止用户插坏。链接线材也有技巧了解了机箱接线和主板针脚，下面我们来看看如何连接。先来看看开关、重启、LED灯的链接技巧。通常下机箱中的开关、重启、LED灯表示为开机键（PowerSW）、重启键（ResetSW）、硬盘指示灯（H.D.D.LED）以及电源指示灯（PowerLED）。由于主板前置面板开关机插座各家厂商定义会有不同，因此用户必须在安装前找到这部分针脚的标示，通常主板说明书或是主板的PCB上都会有说明。特是说明：硬盘灯（H.D.D.LED）是分正负极...
