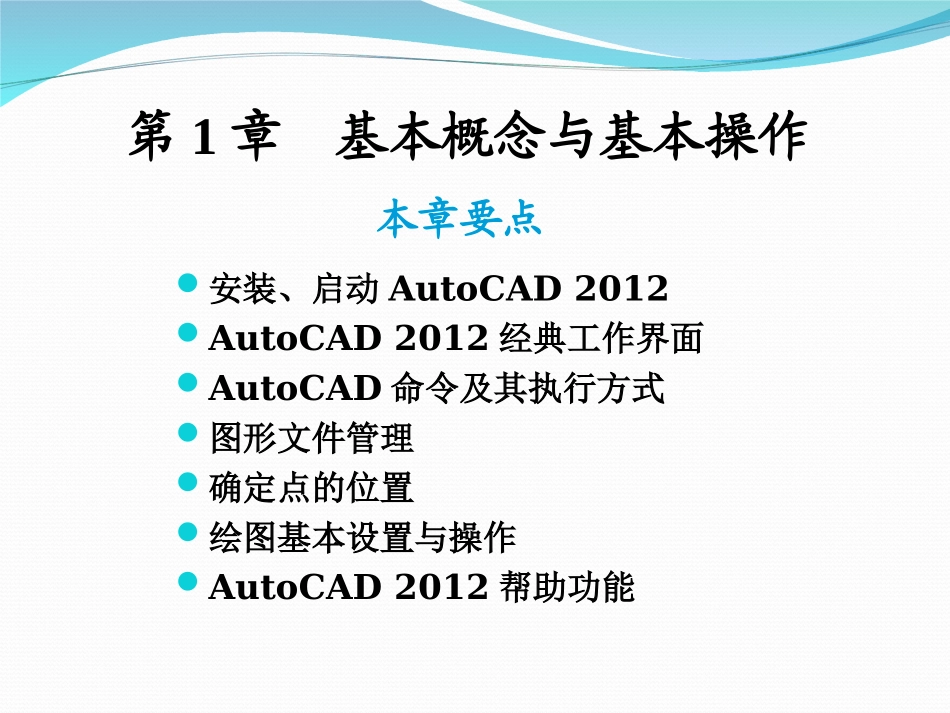

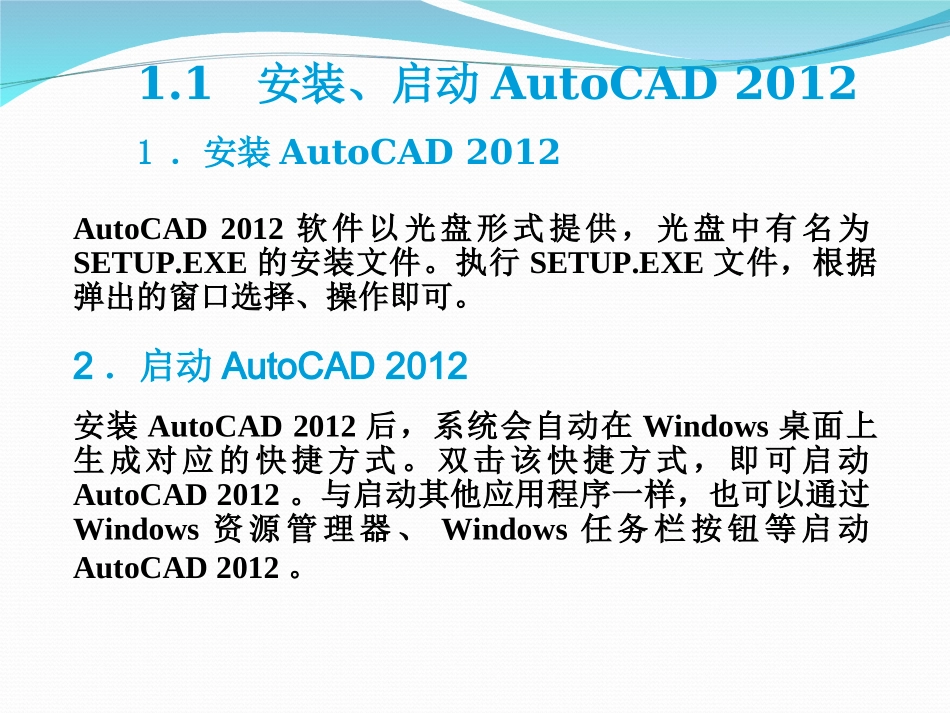

AutoCAD2012教程安装、启动AutoCAD2012AutoCAD2012经典工作界面AutoCAD命令及其执行方式图形文件管理确定点的位置绘图基本设置与操作AutoCAD2012帮助功能第1章基本概念与基本操作本章要点1.1安装、启动AutoCAD20121．安装AutoCAD2012AutoCAD2012软件以光盘形式提供，光盘中有名为SETUP.EXE的安装文件。执行SETUP.EXE文件，根据弹出的窗口选择、操作即可。2．启动AutoCAD2012安装AutoCAD2012后，系统会自动在Windows桌面上生成对应的快捷方式。双击该快捷方式，即可启动AutoCAD2012。与启动其他应用程序一样，也可以通过Windows资源管理器、Windows任务栏按钮等启动AutoCAD2012。1.2AutoCAD2012经典工作界面AutoCAD2012的经典工作界面由标题栏、菜单栏、各种工具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、模型/布局选项卡和菜单浏览器等组成，如下图所示。菜单栏光标状态栏命令窗口坐标系图标模型/布局选项卡绘图窗口“样式”工具栏滚动条“绘图”工具栏菜单浏览器“工作空间”工具栏“图层”工具栏“特性”工具栏“修改”工具栏“快速访问”工具栏“标准”工具栏标题栏1.标题栏标题栏与其他Windows应用程序类似，用于显示AutoCAD2012的程序图标以及当前所操作图形文件的名称。2.菜单栏菜单栏是主菜单，可利用其执行AutoCAD的大部分命令。单击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视图”下拉菜单。下拉菜单中，右侧有小三角的菜单项，表示它还有子菜单。右图显示出了“缩放”子菜单；右侧有三个小点的菜单项，表示单击该菜单项后要显示出一个对话框；右侧没有内容的菜单项，单击它后会执行对应的AutoCAD命令。3.工具栏AutoCAD2012提供了40多个工具栏，每一个工具栏上均有一些形象化的按钮。单击某一按钮，可以启动AutoCAD的对应命令。用户可以根据需要打开或关闭任一个工具栏。方法是：在已有工具栏上右击，AutoCAD弹出工具栏快捷菜单，通过其可实现工具栏的打开与关闭。此外，通过选择与下拉菜单“工具”|“工具栏”|“AutoCAD”对应的子菜单命令，也可以打开AutoCAD的各工具栏。4.绘图窗口绘图窗口类似于手工绘图时的图纸，是用户用AutoCAD2012绘图并显示所绘图形的区域。5.光标当光标位于AutoCAD的绘图窗口时为十字形状，所以又称其为十字光标。十字线的交点为光标的当前位置。AutoCAD的光标用于绘图、选择对象等操作。6.坐标系图标坐标系图标通常位于绘图窗口的左下角，表示当前绘图所使用的坐标系的形式以及坐标方向等。AutoCAD提供有世界坐标系(WorldCoordinateSystem，WCS)和用户坐标系(UserCoordinateSystem，UCS)两种坐标系。世界坐标系为默认坐标系。7.命令窗口命令窗口是AutoCAD显示用户从键盘键入的命令和显示AutoCAD提示信息的地方。默认时，AutoCAD在命令窗口保留最后三行所执行的命令或提示信息。用户可以通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于3行或少于3行的信息。8.状态栏状态栏用于显示或设置当前的绘图状态。状态栏上位于左侧的一组数字反映当前光标的坐标，其余按钮从左到右分别表示当前是否启用了捕捉模式、栅格显示、正交模式、极轴追踪、对象捕捉、对象捕捉追踪、动态UCS(用鼠标左键双击，可打开或关闭。)、动态输入等功能以及是否显示线宽、当前的绘图空间等信息。9.模型/布局选项卡模型/布局选项卡用于实现模型空间与图纸空间的切换。10.滚动条利用水平和垂直滚动条，可以使图纸沿水平或垂直方向移动，即平移绘图窗口中显示的内容。11.菜单浏览器单击菜单浏览器，AutoCAD会将浏览器展开，如右图所示。用户可通过菜单浏览器执行相应的操作。1.3AutoCAD命令1.3.1执行AutoCAD命令的方式通过键盘输入命令通过菜单执行命令通过工具栏执行命令重复执行命令。具体方法如下：♦(1)按键盘上的Enter键或按Space键；(2)使光标位于绘图窗口，右击，AutoCAD弹出快捷菜单，并在菜单的第一行显示出重复执行上一次所执行的命令，选择此命令即可重复执行对应的命令在命令的执行过程中，用户可以通过按Esc键；或右击，从弹出的快捷菜单中选择“取消”命令的方式终止AutoCAD命令的执行。1.3.2透明命令透明命令是指...
