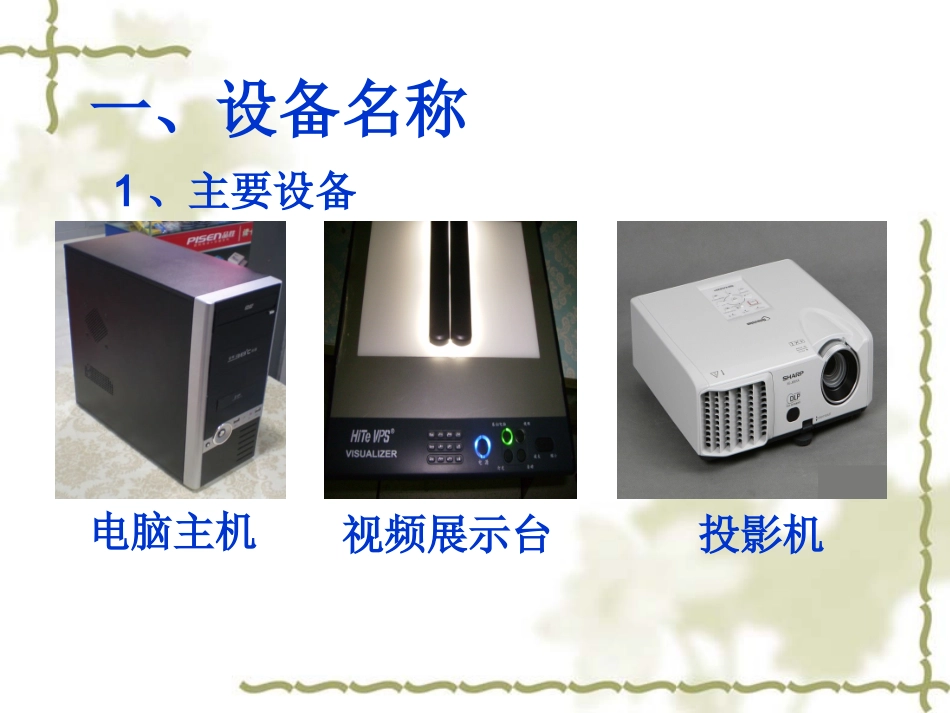

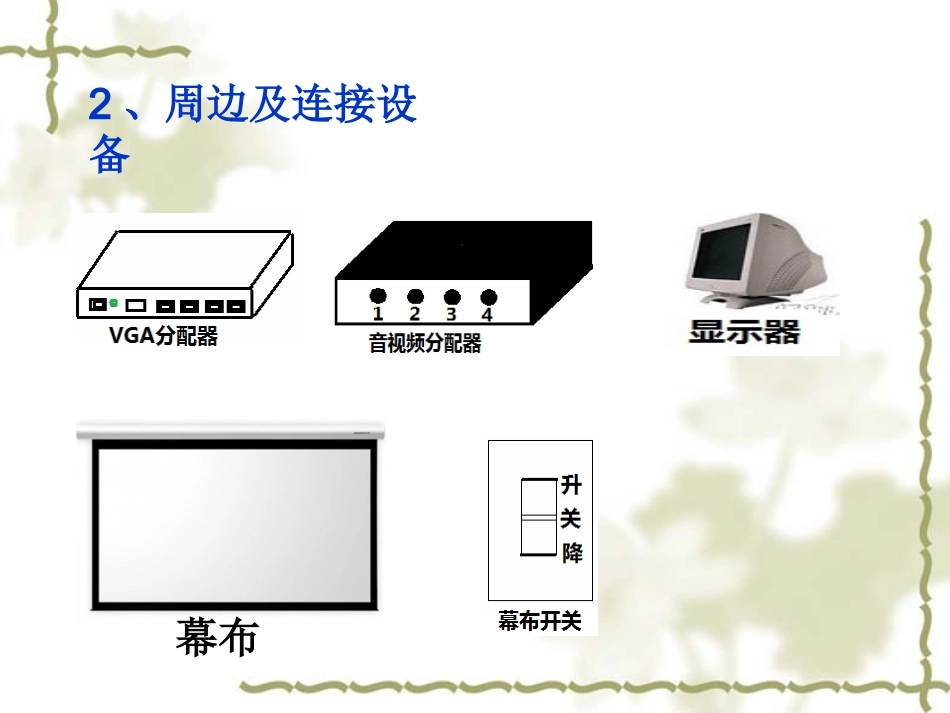

班班通设备的简单维护一、设备名称1、主要设备电脑主机视频展示台投影机2、周边及连接设备幕布投影机二、设备电源系统连接图主机5三、设备信号系统连接图InputOutputOutputInputOutputInput四、常见故障的维修现象一：按主机电源键主机无任何显示原因：1、主机电源插头2、排插的灯是否亮。3、主机的电源是否损坏。现象二：按主机电源键主机电源工作指灯亮，但显示器无信号原因：1、显卡有问题2、内存接触不良3、主板有问题4、电源供电不足5、VGA分配器不正常现象三：主机及展台信号无显示且投影机电源指示灯不亮。原因：投影机电源插头投影机现象四：主机及展台信号无显示且投影机电源指示灯亮，且有两个灯闪烁。原因：投影机的温度过高。需要除尘。投影机现象六：幕布不能放下和收起原因：幕布插头、幕布升降开关、幕布电动机、触点开关不能接触接通。故障现象五：主机信号在显示器和投影机上显示亮度明显不够，展台信号正常。原因：VGA分配器电源插头故障现象六：主机信号在显示器和投影机上显示雪花，展台信号正常。原因：电视盒有问题，按住电视盒开关5秒，重启就正常。现象七：主机信号在显示器和投影机上无任何显示，但展台显示正常。原因：主机至VGA分配器数据线插头、分配器电源插头未插好导致分配器未工作、分配器损坏。InputOutputOutputInputOutputInput现象八：主机信号在显示器上有显示而投影机上无任何显示，展台显示正常。原因：展台与分配器之间数据线插头、展台输入接口InputOutputOutputInputOutputInput现象九：主机和展台信号在投影机上无任何显示。原因：投影机上输入信号的方式有问题；展台至投影机间数据线接口、插头未插好；展台电源插头未插好；展台面板操作问题。InputOutputOutputInputOutputInput未通电接通电源未开展台打开展台电源并显示展台信号打开展台电源并显示主机信号不显示任何信号现象十：主机和展台信号在投影机上图像显示过小。原因：投影机上功能设置有问题。现象十一：显示器和投影机显示的画面有尾线，展台再投影机上显示的画面没有尾线。原因：VGA线与VGA分配器之间接触不良。故障现象十二：播放音视频信号时电脑无声原因：主机主板处音频插头；音视频分配器未置于开关1；音箱电源插头未插好；音箱坏。现象十三：不能上网原因：网线插头是否接好、网卡灯是否亮;网卡被禁用；网卡坏。五.投影机使用维护投影机端口介绍遥控器红外接收Rs232接口（区别于VGA的一种协议）监控输出端口（可以不经过电脑直接输出摄像头图像）电脑输入端口1\2S-videovideo左右声道声音输入输出（外接功放）电源开关电源指示灯温度指示灯（温度报警亮红灯）灯泡指示灯（灯泡故障亮红灯）菜单及退出菜单自动调整最佳分辨率信号源选择（开机会自动选择）隐藏图像（显示为黑屏）中间白色圈内5个键为菜单上下左右选择键和确定键面板按键投影仪的调试启动①连接电源，打开电源插座开关。②打开镜头盖。③按投影机或遥控器上的电源启动投影机。④如有必要，旋转调焦圈调整图像清晰度。信号切换自动搜索手动搜索①按投影机或遥控器上的SOURCE。显示信号源选择栏。②重复按直到选中所需信号，然后按MODE/ENTER。一旦检测到有用信号，选中信号源信息将在屏幕角上显示几秒钟。如果投影机连接了多个设备，则重复步骤1-2搜索其他信号。27在投影仪图像调试中应该对图像的梯形进行调试，不能出现图像呈不规则图形分部，具体调试过程如下：(梯形调节必须有视频信号输出才可以进行调节)使用遥控器1.按投影机或遥控器上的/显示梯形失真校正页面。按校正图像顶部的梯形失真。2.按校正图像底部的梯形失真。使用投影机屏显菜单1.按MENU，然后按直到选中显示菜单。2.按选择梯形失真校正，然后按MODE/ENTER。将显示梯形失真校正页面。3.按校正图像顶部的梯形失真。按校正图像底部的梯形失真。梯形调试：28投影图像清晰度调节：调试完以上图像后，应该对投影图像的清晰度进行调试，以达到最佳的图像效果。图像的清晰度的调节主要是通过投影仪上的焦距调节旋钮来实现的，具体如下：步骤：打开投影仪选择投影仪镜头处的焦距调节旋钮进行调节图像如下：焦距调节旋钮29工作环...
