PCB制作工艺MINGHELVMINGHELV单双面板工艺流程简介单双面板工艺流程简介2007年8月6日2007年8月6日Ⅰ

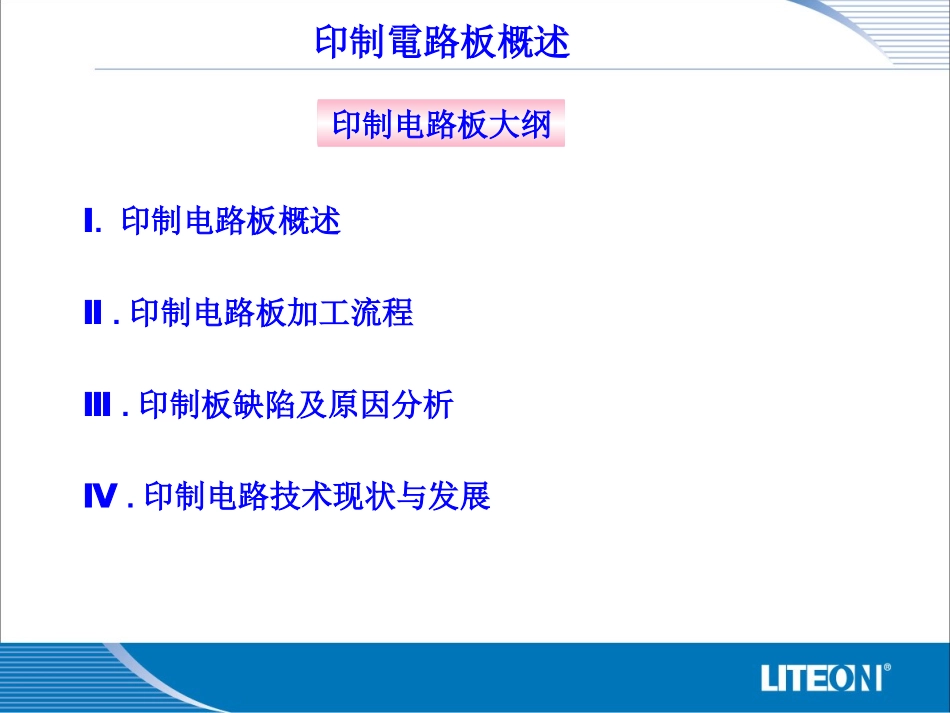

印制电路板概述Ⅱ
印制电路板加工流程Ⅲ
印制板缺陷及原因分析Ⅳ
印制电路技术现状与发展印制电路板大纲印制電路板概述印制電路板概述一、PCB扮演的角色PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接合的基地,以组成一个具特定功能的模块或成品
所以PCB在整个电子产品中,扮演了整合连结总其成所有功能的角色
图一是电子构装层级区分示意
印制電路板概述印制電路板概述单面板双面板多层板硬板软硬板通孔板埋孔板盲孔板硬度性能PCB分类PCB分类孔的导通状态表面制作结构软板碳油板ENTEK板喷锡板镀金板沉锡板金手指板沉金板印制電路板概述二、PCB种类A
有机材质酚醛树脂、玻璃纤维/环氧树脂、Polyimide(聚酰亚胺)、BT/Epoxy等皆属之
无机材质铝、Copper-invar(钢)-copper、ceramic(陶瓷)等皆属之
主要取其散热功能
印制電路板概述B
以成品软硬区分以成品软硬区分a
硬板RigidPCBb
软板FlexiblePCB见图1
软硬板Rigid-FlexPCB见图1
4印制電路板概述C
以结构分以结构分a
单面板见图1
双面板见图1
6印制電路板概述c
多层板多层板见图见图1
7印制電路板概述D
依用途分依用途分:通信/耗用性电子/军用/计算机/半导体/电测板…,见图1
另有一种射出成型的立体PCB,使用少
印制電路板概述E
依表面制作分HotAirLevelling喷锡Goldfingerboard金手指板Carbonoilboard碳油板Auplatingboard镀金板Entek(防氧化)板ImmersionAuboard沉金板ImmersionTin
