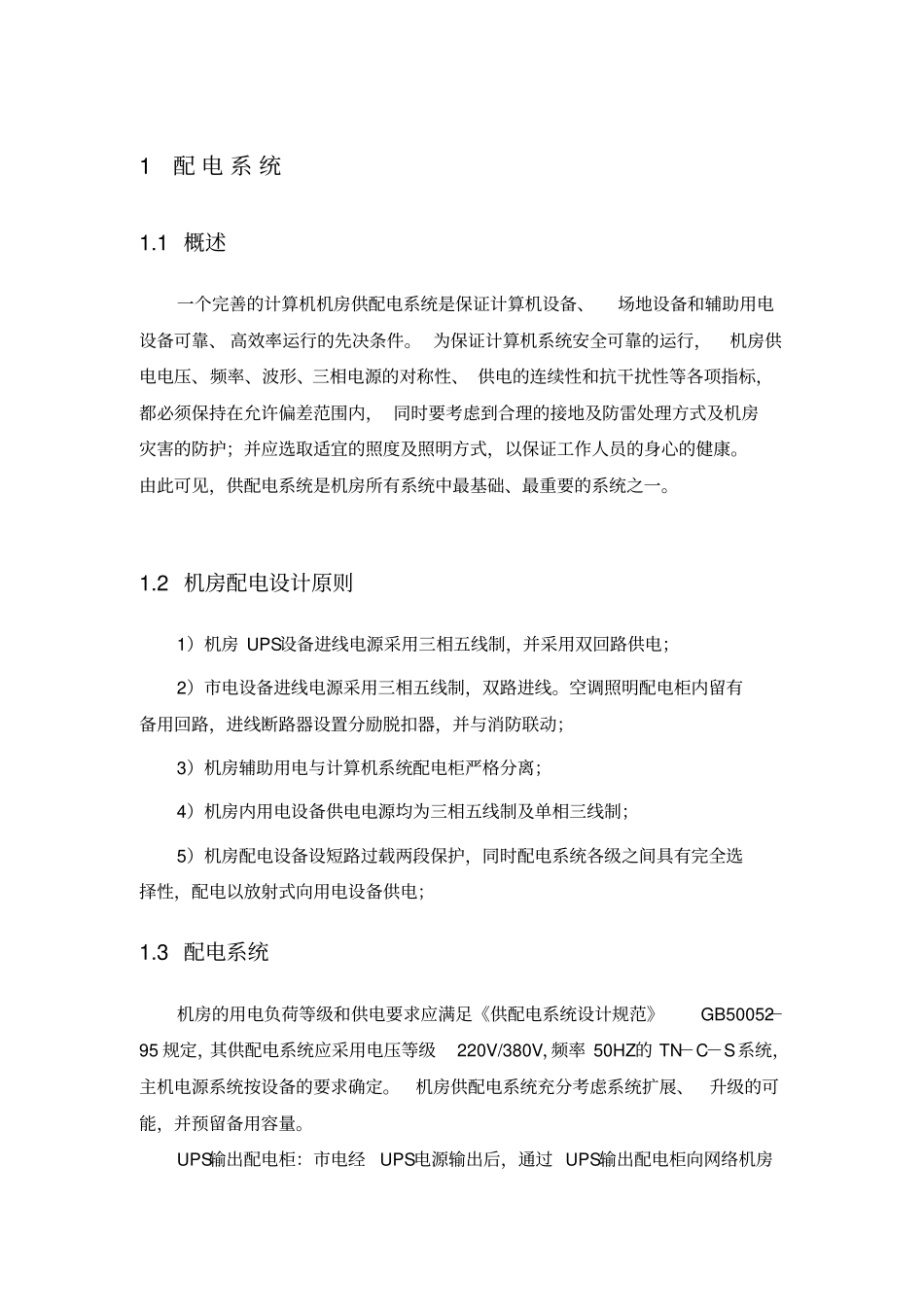

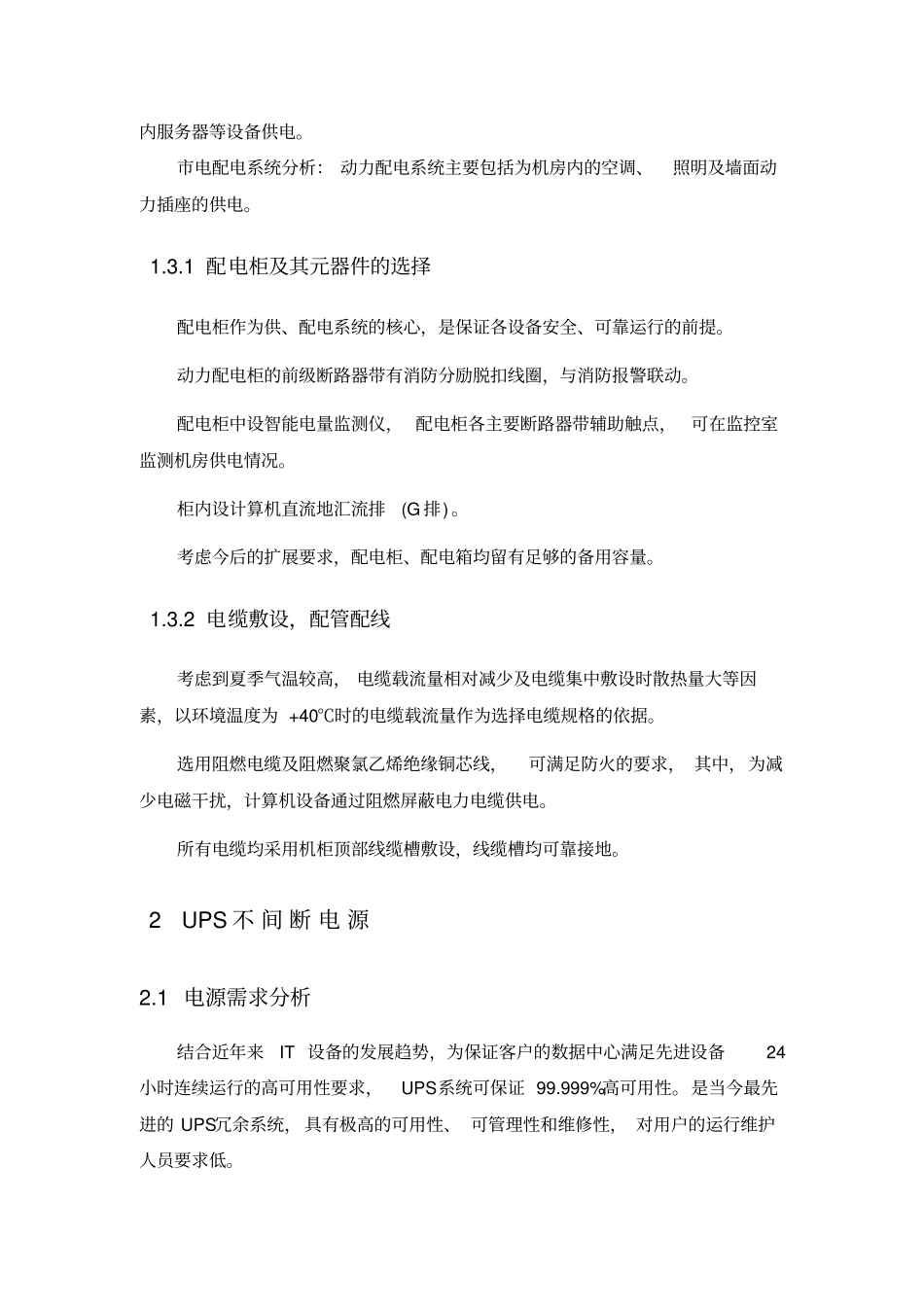

1配电系统1.1概述一个完善的计算机机房供配电系统是保证计算机设备、场地设备和辅助用电设备可靠、高效率运行的先决条件。为保证计算机系统安全可靠的运行，机房供电电压、频率、波形、三相电源的对称性、供电的连续性和抗干扰性等各项指标，都必须保持在允许偏差范围内，同时要考虑到合理的接地及防雷处理方式及机房灾害的防护；并应选取适宜的照度及照明方式，以保证工作人员的身心的健康。由此可见，供配电系统是机房所有系统中最基础、最重要的系统之一。1.2机房配电设计原则1）机房UPS设备进线电源采用三相五线制，并采用双回路供电；2）市电设备进线电源采用三相五线制，双路进线。空调照明配电柜内留有备用回路，进线断路器设置分励脱扣器，并与消防联动；3）机房辅助用电与计算机系统配电柜严格分离；4）机房内用电设备供电电源均为三相五线制及单相三线制；5）机房配电设备设短路过载两段保护，同时配电系统各级之间具有完全选择性，配电以放射式向用电设备供电；1.3配电系统机房的用电负荷等级和供电要求应满足《供配电系统设计规范》GB50052－95规定，其供配电系统应采用电压等级220V/380V，频率50HZ的TN－C－S系统，主机电源系统按设备的要求确定。机房供配电系统充分考虑系统扩展、升级的可能，并预留备用容量。UPS输出配电柜：市电经UPS电源输出后，通过UPS输出配电柜向网络机房内服务器等设备供电。市电配电系统分析：动力配电系统主要包括为机房内的空调、照明及墙面动力插座的供电。1.3.1配电柜及其元器件的选择配电柜作为供、配电系统的核心，是保证各设备安全、可靠运行的前提。动力配电柜的前级断路器带有消防分励脱扣线圈，与消防报警联动。配电柜中设智能电量监测仪，配电柜各主要断路器带辅助触点，可在监控室监测机房供电情况。柜内设计算机直流地汇流排(G排)。考虑今后的扩展要求，配电柜、配电箱均留有足够的备用容量。1.3.2电缆敷设，配管配线考虑到夏季气温较高，电缆载流量相对减少及电缆集中敷设时散热量大等因素，以环境温度为+40℃时的电缆载流量作为选择电缆规格的依据。选用阻燃电缆及阻燃聚氯乙烯绝缘铜芯线，可满足防火的要求，其中，为减少电磁干扰，计算机设备通过阻燃屏蔽电力电缆供电。所有电缆均采用机柜顶部线缆槽敷设，线缆槽均可靠接地。2UPS不间断电源2.1电源需求分析结合近年来IT设备的发展趋势，为保证客户的数据中心满足先进设备24小时连续运行的高可用性要求，UPS系统可保证99.999%高可用性。是当今最先进的UPS冗余系统，具有极高的可用性、可管理性和维修性，对用户的运行维护人员要求低。2.2系统组成2.2.1UPS系统模块化是一种架构，为模块化的UPS，可以根据客户业务的发展而很方便扩容的系统，可以让客户自己2次进行电力分配。可以随机柜的增长而增长.他有突出的几大优点：A.适应不断变化的需求B．解决断路器数量增加/断路器质量问题C.可以管理各支路的输出D.提供预测性故障分析E.降低平均恢复时间（MTTR）2.2.2UPS选型根据设计规划，数据中心按照200kva计算。APC模块化UPS系统（基本的英飞系统）配置如下:序号名称及型号描述数量备注1NXR系列UPS100kva并机双总线系统。标配手动维护旁路，本期配置20kva。4套系统控制模块4套静态旁路系统采用先进的DSP及全数字控制41.具备IE浏览器访问和管理UPS系统的功能.2.提供智能报警2标准服务提供系统安装(不含辅料)、开通及1年保修1结合近年来IT设备的发展趋势，为保证客户的数据中心满足先进设备24小时连续运行的高可用性要求，特推荐高频机UPS,保证99.999%高可用性。艾默生UPS系统，是当今最先进的UPS冗余系统，具有极高的可用性、可管理性和维修性，对用户的运行维护人员要求低。2.3系统组成2.3.1NXRUPS系统NXRUPS系统的几大优点：A.加快装配速度B.适应不断变化的需求C．解决断路器数量增加/断路器质量问题D.可以管理各支路的输出E.提供预测性故障分析F.降低平均恢复时间（MTTR）2.3.2总述Symmetra?PXUPS是一个可扩展的、模块化的、N+1三相的UPS系统，基于电源阵列设计。Symmetra?PXUPS由下列部件组成：?机柜?25KVA/25KW模块?电池模块?主智能模块(MIM)?冗余智能模块(RIM)?静态转换开...
