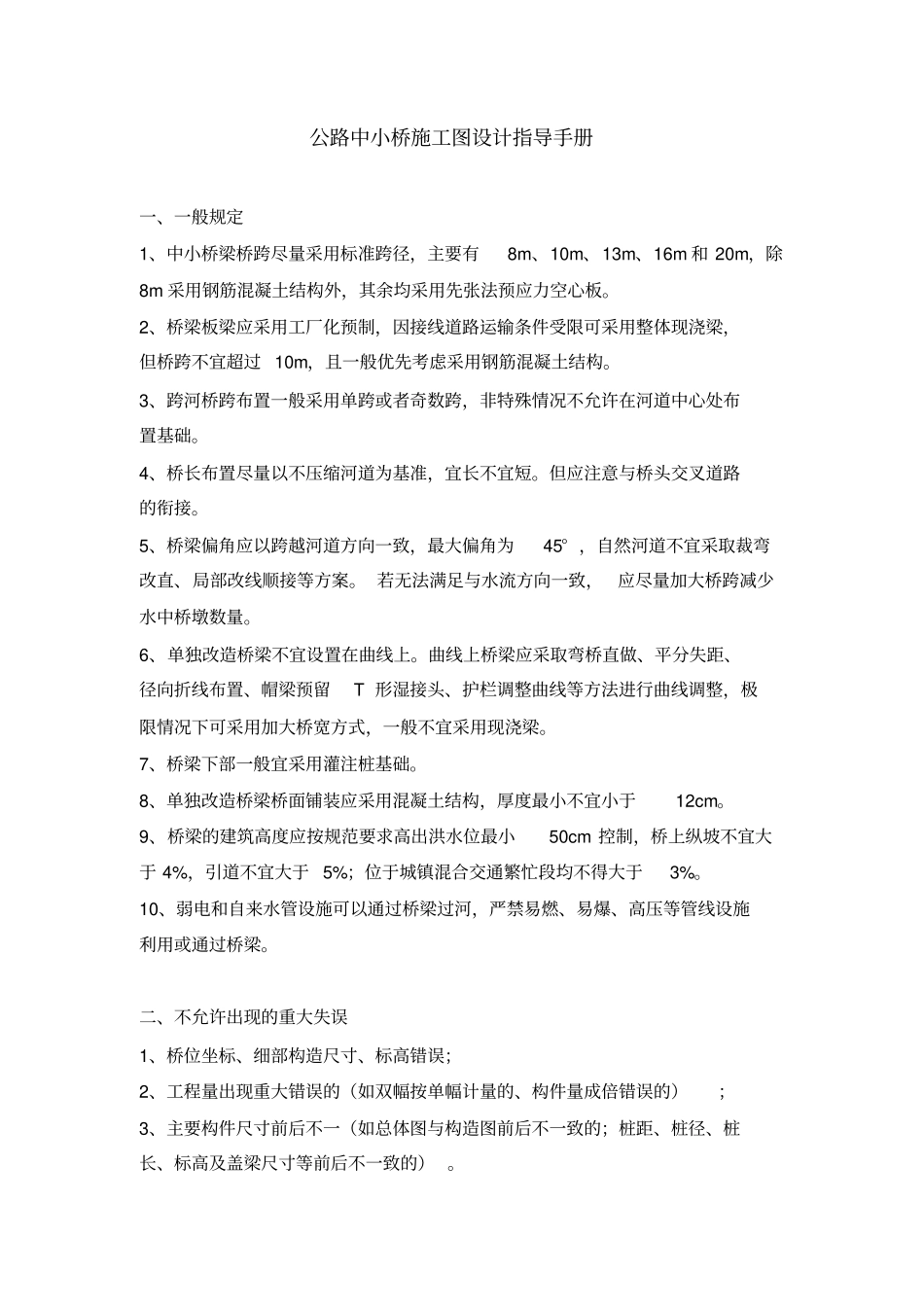

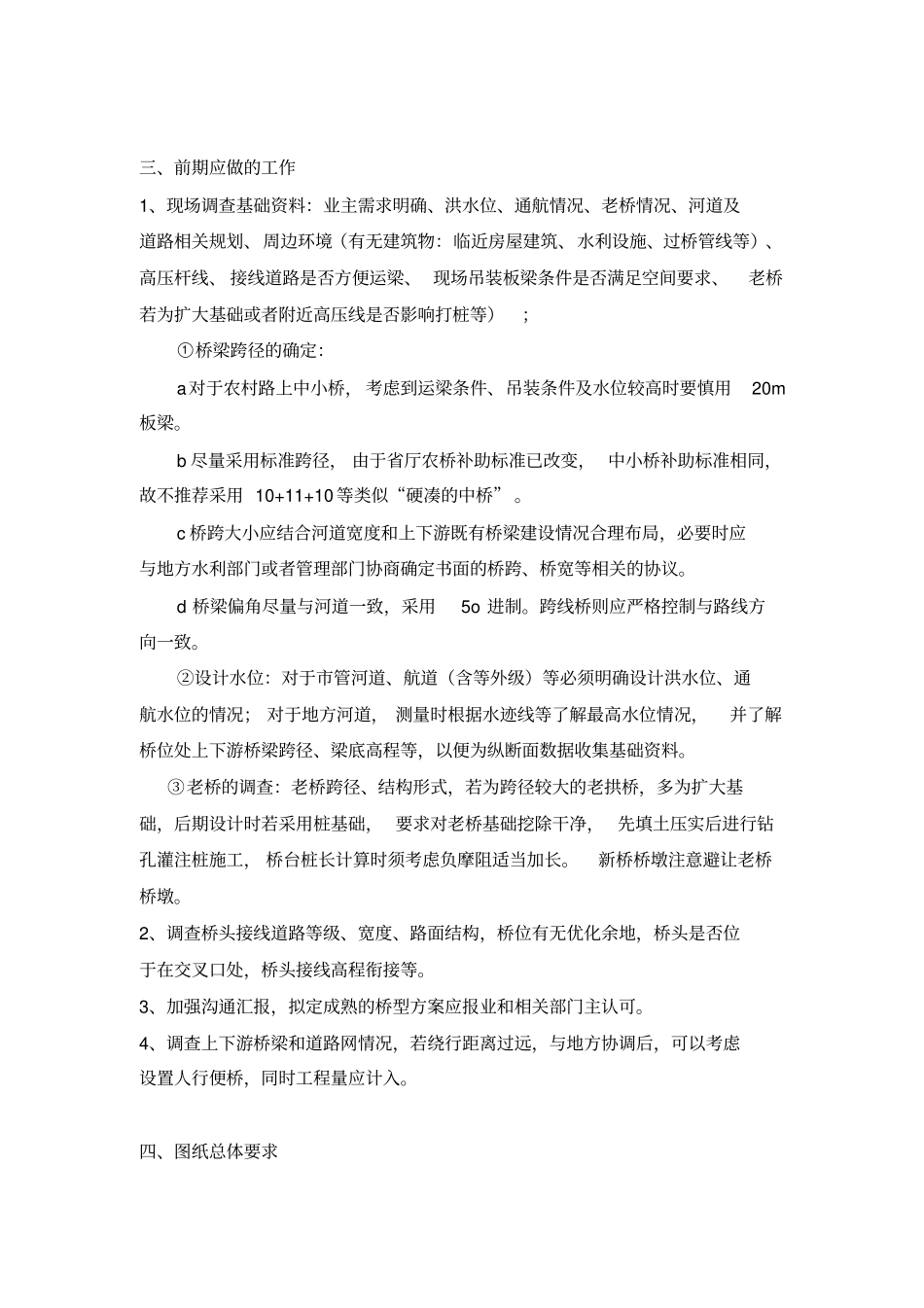

公路中小桥施工图设计指导手册一、一般规定1、中小桥梁桥跨尽量采用标准跨径，主要有8m、10m、13m、16m和20m，除8m采用钢筋混凝土结构外，其余均采用先张法预应力空心板。2、桥梁板梁应采用工厂化预制，因接线道路运输条件受限可采用整体现浇梁，但桥跨不宜超过10m，且一般优先考虑采用钢筋混凝土结构。3、跨河桥跨布置一般采用单跨或者奇数跨，非特殊情况不允许在河道中心处布置基础。4、桥长布置尽量以不压缩河道为基准，宜长不宜短。但应注意与桥头交叉道路的衔接。5、桥梁偏角应以跨越河道方向一致，最大偏角为45°，自然河道不宜采取裁弯改直、局部改线顺接等方案。若无法满足与水流方向一致，应尽量加大桥跨减少水中桥墩数量。6、单独改造桥梁不宜设置在曲线上。曲线上桥梁应采取弯桥直做、平分失距、径向折线布置、帽梁预留T形湿接头、护栏调整曲线等方法进行曲线调整，极限情况下可采用加大桥宽方式，一般不宜采用现浇梁。7、桥梁下部一般宜采用灌注桩基础。8、单独改造桥梁桥面铺装应采用混凝土结构，厚度最小不宜小于12cm。9、桥梁的建筑高度应按规范要求高出洪水位最小50cm控制，桥上纵坡不宜大于4%，引道不宜大于5%；位于城镇混合交通繁忙段均不得大于3%。10、弱电和自来水管设施可以通过桥梁过河，严禁易燃、易爆、高压等管线设施利用或通过桥梁。二、不允许出现的重大失误1、桥位坐标、细部构造尺寸、标高错误；2、工程量出现重大错误的（如双幅按单幅计量的、构件量成倍错误的）；3、主要构件尺寸前后不一（如总体图与构造图前后不一致的；桩距、桩径、桩长、标高及盖梁尺寸等前后不一致的）。三、前期应做的工作1、现场调查基础资料：业主需求明确、洪水位、通航情况、老桥情况、河道及道路相关规划、周边环境（有无建筑物：临近房屋建筑、水利设施、过桥管线等）、高压杆线、接线道路是否方便运梁、现场吊装板梁条件是否满足空间要求、老桥若为扩大基础或者附近高压线是否影响打桩等）；○1桥梁跨径的确定：a对于农村路上中小桥，考虑到运梁条件、吊装条件及水位较高时要慎用20m板梁。b尽量采用标准跨径，由于省厅农桥补助标准已改变，中小桥补助标准相同，故不推荐采用10+11+10等类似“硬凑的中桥”。c桥跨大小应结合河道宽度和上下游既有桥梁建设情况合理布局，必要时应与地方水利部门或者管理部门协商确定书面的桥跨、桥宽等相关的协议。d桥梁偏角尽量与河道一致，采用5o进制。跨线桥则应严格控制与路线方向一致。②设计水位：对于市管河道、航道（含等外级）等必须明确设计洪水位、通航水位的情况；对于地方河道，测量时根据水迹线等了解最高水位情况，并了解桥位处上下游桥梁跨径、梁底高程等，以便为纵断面数据收集基础资料。③老桥的调查：老桥跨径、结构形式，若为跨径较大的老拱桥，多为扩大基础，后期设计时若采用桩基础，要求对老桥基础挖除干净，先填土压实后进行钻孔灌注桩施工，桥台桩长计算时须考虑负摩阻适当加长。新桥桥墩注意避让老桥桥墩。2、调查桥头接线道路等级、宽度、路面结构，桥位有无优化余地，桥头是否位于在交叉口处，桥头接线高程衔接等。3、加强沟通汇报，拟定成熟的桥型方案应报业和相关部门主认可。4、调查上下游桥梁和道路网情况，若绕行距离过远，与地方协调后，可以考虑设置人行便桥，同时工程量应计入。四、图纸总体要求1、字体、字高严格执行院文件要求：题头、图纸中文字、说明（仿宋-GB2312，宽）数字采用fsdb、宽；对于有上下标的题头，上面用，下面用2、线形：表格边框、钢筋线，线宽；平面图中的地形图用8#线，线宽，必要时淡显；其余线宽统一；标题间距为1，上粗下细；图中虚线、中心线用点画线要表示清楚。3、比例总体图中桥面标高、桩号在CAD中推荐按照实际情况来布置。主要图纸均应按比例画图，示意的部分应注意大小关系，各种线形，截断符号等比例要适中、确保图纸美观。4、凡是分幅桥梁或有不同组成的桥梁，图框中的图名要加上括号标明。如：桥墩一般构造图（机动车道）。5、图纸中的数量汇总表，一定要加下标，写明有几个便于自查及后期审复核。如：台桩数量汇总表（共2个桥台）。6、同一个构件前后表达要一致...
