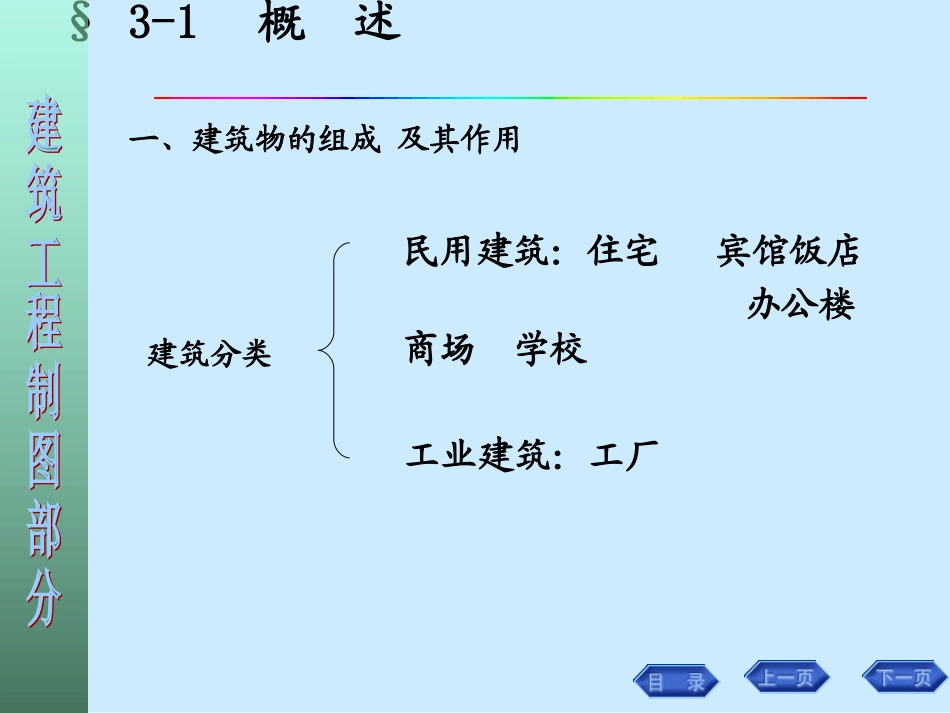

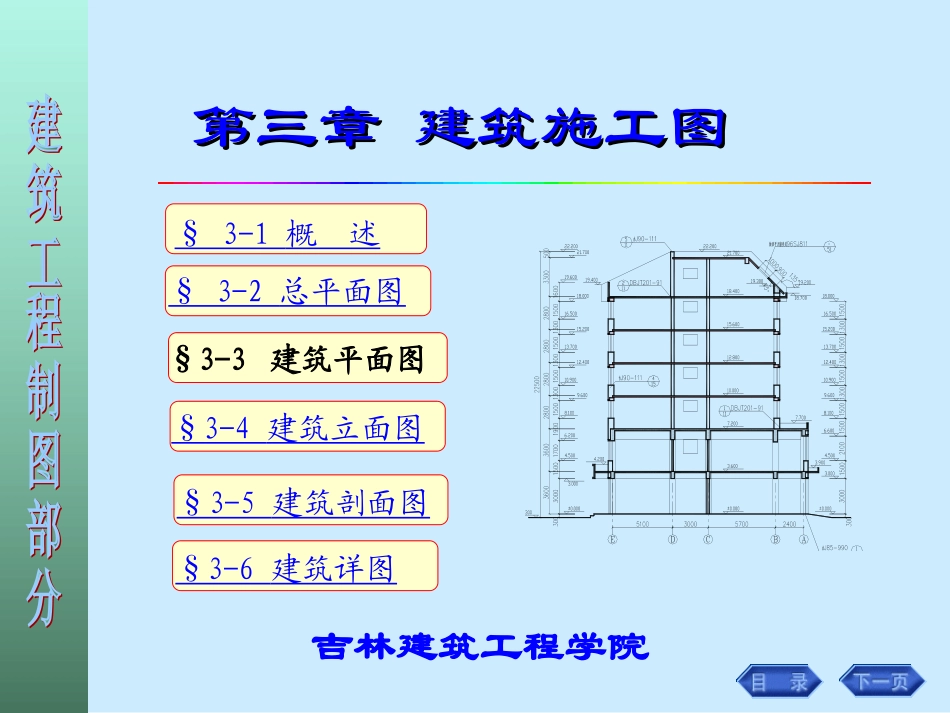

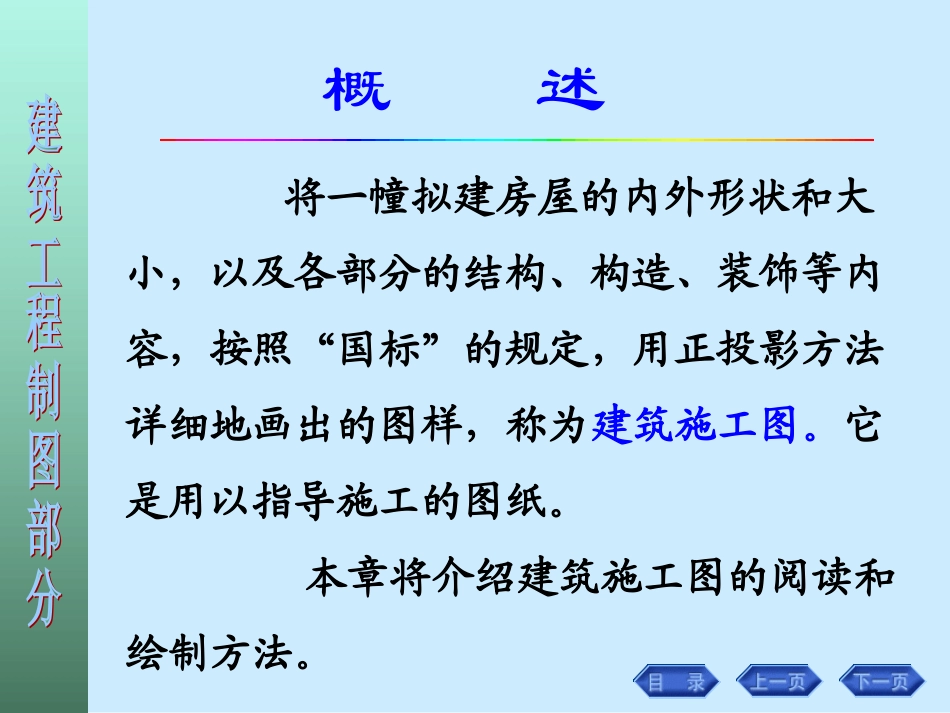

第三章建筑施工图第三章建筑施工图吉林建筑工程学院§3-1概述§3-2总平面图§3-3建筑平面图§3-4建筑立面图§3-5建筑剖面图§3-6建筑详图概述将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装饰等内容，按照“国标”的规定，用正投影方法详细地画出的图样，称为建筑施工图。它是用以指导施工的图纸。本章将介绍建筑施工图的阅读和绘制方法。§3-1概述一、建筑物的组成及其作用民用建筑：住宅宾馆饭店办公楼商场学校工业建筑：工厂建筑分类民用建筑（住宅）民用建筑（宾馆饭店）民用建筑（办公）民用建筑（学校）工业建筑（工业厂房）天津丰田汽车长鸟瞰图机电工厂车间组成：基础、墙、柱、楼（地）面、屋面、楼梯、走廊、门、窗及散水、勒脚等。民用建筑建筑物的组成建筑物的组成勒脚排水沟散水房屋下和中部建筑物的组成房屋上部单跨工业厂房工业建筑组成：牛腿柱、吊车梁、钢架（屋架）等。二、房屋施工图的分类建筑施工图（简称“建施”）：主要表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰。包括:总平面图平面图立面图剖面图建筑详图结构施工图（简称“结施”）：主要表示建筑物中承重结构的布置情况、构件类型、大小、材料以及做法等。设备施工图（简称“设施”）：主要表示各工种所需的设备和管线的平面部置图、系统图、工艺设计图、安装详图及安装说明。它包括：给水排水工程图、电气工程图、采暖通风工程图。分类§3-2总平面图总平面图是反映新建房屋的位置、朝向、占地面积、标高及与周围建筑、地形、道路之间的关系.拟建建筑粗实线指北针直径24mm一、总平面图的阅读:1.了解工程名称.2.了解图样比例、图例及相关的文字说明.3.了解新建房屋的位置和朝向.4.了解新建房屋的标高面积和层数.5.了解新建房屋附属设施及周围环境的情况.总平面图常用图例表了解房屋的朝向了解新建房屋的标高总尺寸用以确定建筑面积,4606m²了解图样比例定位尺寸了解房屋的位置一、总剖面图的阅读一、总平面图的阅读:面积、标高、周围建筑总尺寸用以确定建筑面积,4606m²一、总平面图的阅读:周围道路（便于施工、备料）§3-3建筑平面图建筑平面图是将房屋用一假想的水平剖切平面沿门口的位置剖切后,移去剖切平面以上的部分,再将剖切平面以下的部分作正投影所得到的水平剖面图,简称平面图.假想的剖切平面一层剖面图一层平面图1:100二层剖面图1：100主要反映房屋的平面形状、大小和各部分水平方向的组合.如房间的布置;墙、柱的位置,楼梯、走廊的设置;门窗位置等.一、建筑平面图的阅读(图形部分)三、四、五层剖面图1：100六层剖面图1：100七层剖面图1：100二、图示内容和有关规定：1.剖面图图中尺寸以毫米为单位。2.标高:以米为单位，取到小数点后两位。绝对标高:黄海海平面为零点，以此为基准的标高.标高符号的画法:约3mm45(数字)(数字)细实线,直径24mm指针尾部宽度约3mm北3.指北针和风玫瑰图以三层一个单元为例外部三道尺寸:1.总体尺寸;2.轴线尺寸;3.细部尺寸.内部尺寸:1.门窗洞口尺寸;2.内墙厚度尺寸;三、建筑平面图阅读(尺寸部分)注意轴线排列水平1、2、3….竖直A、B、C….轴线用以确定承重构件位置以三层一个单元为例外部三道尺寸:1.总体尺寸;2.轴线尺寸;3.细部尺寸.内部尺寸:1.门窗洞口尺寸;2.内墙厚度尺寸;三、建筑平面图阅读(尺寸部分)四、建筑平面图的阅读(其他部分)文字说明剖切符号门窗标注指北针五、平面图的绘制1.基本要求(1)图线:在平面图中，被剖切到的墙、柱等轮廓线用粗实线绘制；未被剖切到的可见轮廓（如窗台、散水、楼梯等）及门的开启线用中实线绘制。尺寸线、窗线等用细实线绘制。用中实线绘制，注意门的开启方向及位置。窗表示法细实线M1C1平面图的绘制（2）比例：1：501：1001：200（3）定位轴线及编号是确定基础、墙、柱等承重构件位置的轴线；间距符合建筑模数，水平距离称为开间，竖直距离称为进深。水平方向轴线编号为1、2、3…，竖直方向轴线编号为A、B、C…，次承重构件轴线（附加轴线）编号用分数形式表示。直径8mmA轴线为点画线（细线）1/6次承重构件轴线编号（见例图）平面图的绘制（4）一层平面图应标注出指北针或风玫瑰图；剖切符...
