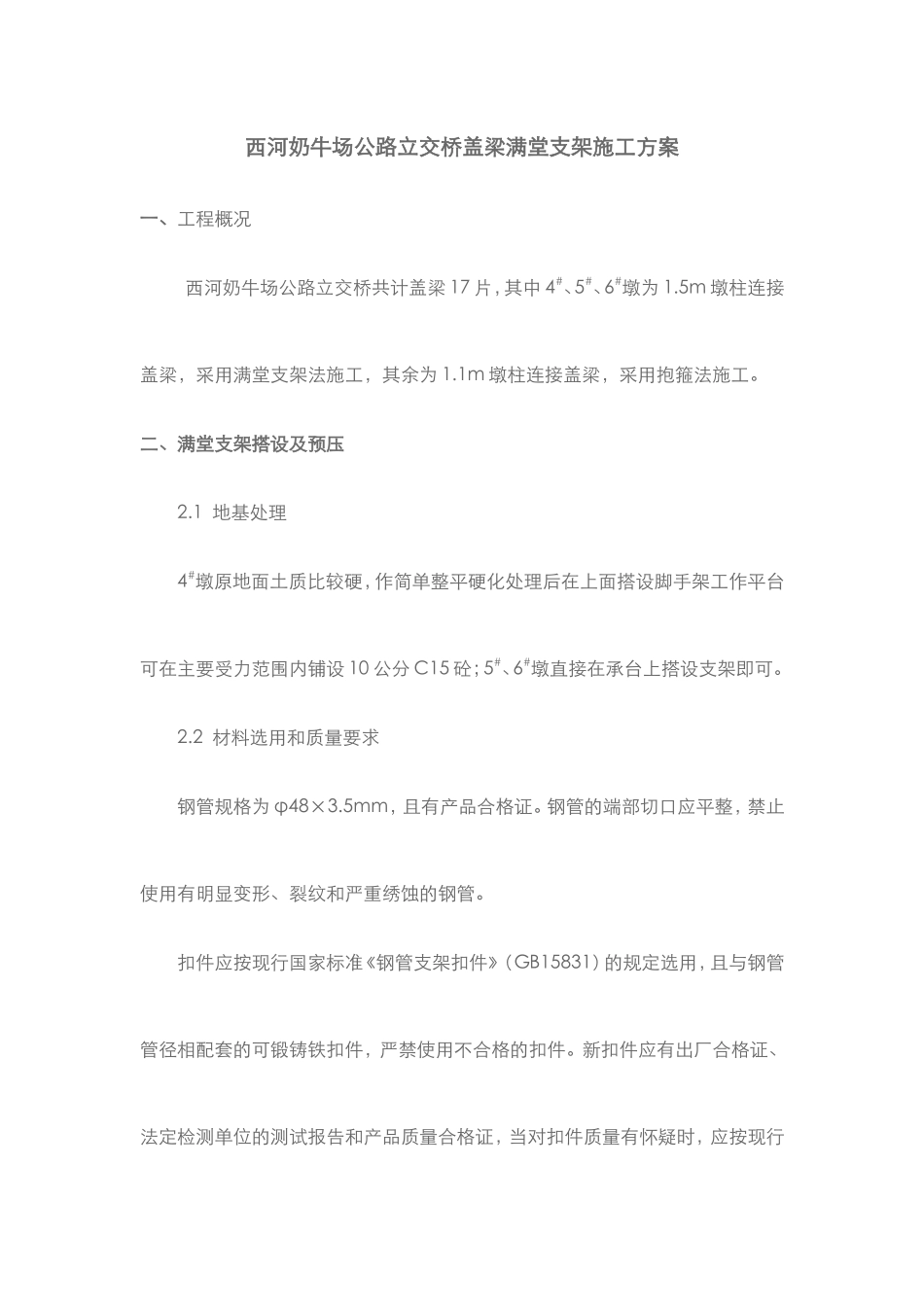

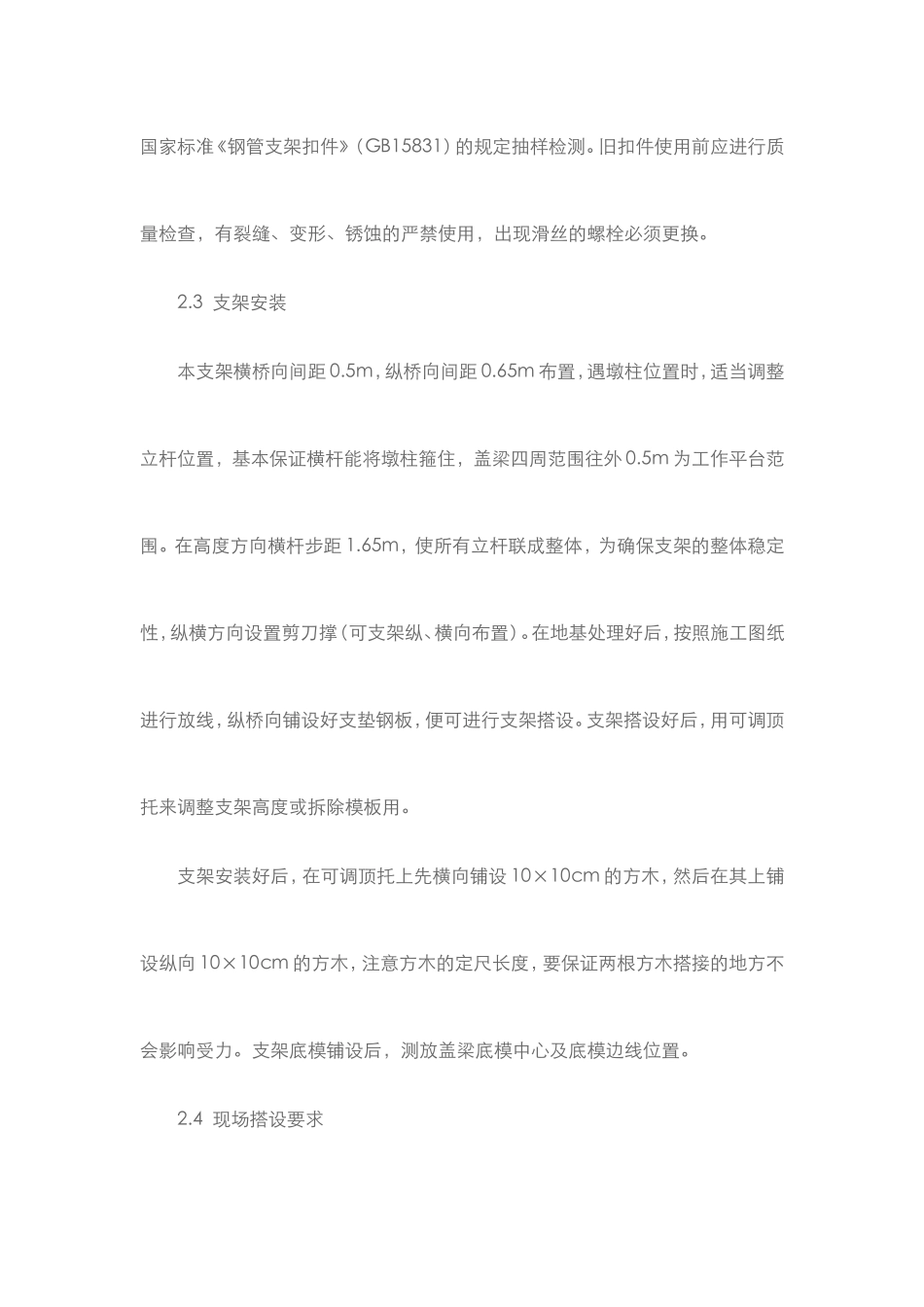

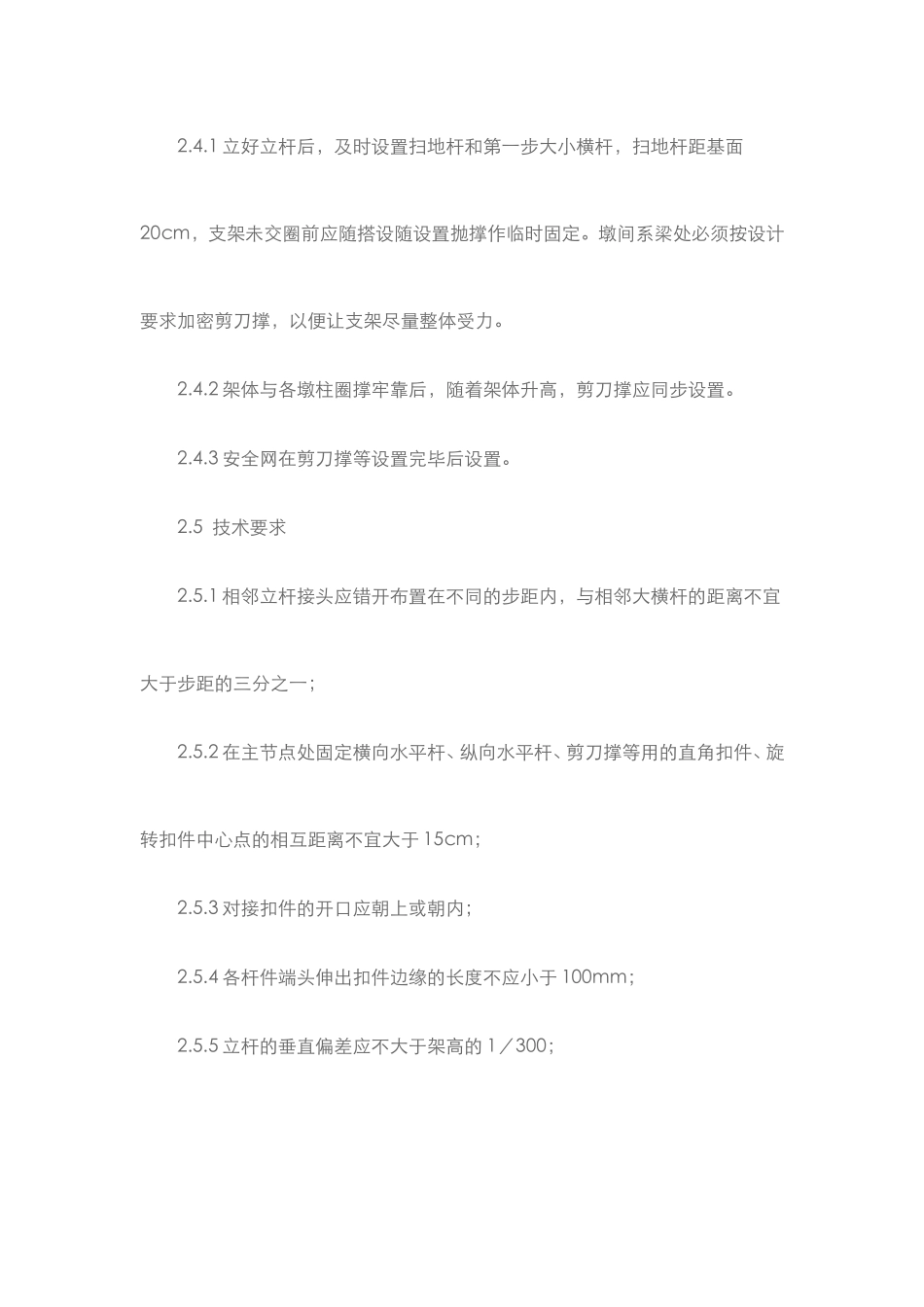

西河奶牛场公路立交桥盖梁满堂支架施工方案一、工程概况西河奶牛场公路立交桥共计盖梁17片，其中4#、5#、6#墩为1.5m墩柱连接盖梁，采用满堂支架法施工，其余为1.1m墩柱连接盖梁，采用抱箍法施工。二、满堂支架搭设及预压2.1地基处理4#墩原地面土质比较硬，作简单整平硬化处理后在上面搭设脚手架工作平台可在主要受力范围内铺设10公分C15砼；5#、6#墩直接在承台上搭设支架即可。2.2材料选用和质量要求钢管规格为φ48×3.5mm，且有产品合格证。钢管的端部切口应平整，禁止使用有明显变形、裂纹和严重绣蚀的钢管。扣件应按现行国家标准《钢管支架扣件》（GB15831）的规定选用，且与钢管管径相配套的可锻铸铁扣件，严禁使用不合格的扣件。新扣件应有出厂合格证、法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准《钢管支架扣件》（GB15831）的规定抽样检测。旧扣件使用前应进行质量检查，有裂缝、变形、锈蚀的严禁使用，出现滑丝的螺栓必须更换。2.3支架安装本支架横桥向间距0.5m，纵桥向间距0.65m布置，遇墩柱位置时，适当调整立杆位置，基本保证横杆能将墩柱箍住，盖梁四周范围往外0.5m为工作平台范围。在高度方向横杆步距1.65m，使所有立杆联成整体，为确保支架的整体稳定性，纵横方向设置剪刀撑（可支架纵、横向布置）。在地基处理好后，按照施工图纸进行放线，纵桥向铺设好支垫钢板，便可进行支架搭设。支架搭设好后，用可调顶托来调整支架高度或拆除模板用。支架安装好后，在可调顶托上先横向铺设10×10cm的方木，然后在其上铺设纵向10×10cm的方木，注意方木的定尺长度，要保证两根方木搭接的地方不会影响受力。支架底模铺设后，测放盖梁底模中心及底模边线位置。2.4现场搭设要求2.4.1立好立杆后，及时设置扫地杆和第一步大小横杆，扫地杆距基面20cm，支架未交圈前应随搭设随设置抛撑作临时固定。墩间系梁处必须按设计要求加密剪刀撑，以便让支架尽量整体受力。2.4.2架体与各墩柱圈撑牢靠后，随着架体升高，剪刀撑应同步设置。2.4.3安全网在剪刀撑等设置完毕后设置。2.5技术要求2.5.1相邻立杆接头应错开布置在不同的步距内，与相邻大横杆的距离不宜大于步距的三分之一；2.5.2在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件中心点的相互距离不宜大于15cm；2.5.3对接扣件的开口应朝上或朝内；2.5.4各杆件端头伸出扣件边缘的长度不应小于100mm；2.5.5立杆的垂直偏差应不大于架高的1／300；2.5.6上下横杆的接长位置应错开布置在不同的立杆纵距中，与相连立杆的距离不大于纵距的1/3；2.5.7安全网应满挂在外排杆件内侧大横杆下方，用铁丝把网眼与杆件绑牢。2.5.8扣件安装应符合下列规定：2.5.8.1扣件规格必须与钢管外径相同；2.5.8.2螺栓拧紧力矩不应小于50KN·M；三、满堂支架预压安装模板前，要对支架进行压预。支架预压的目的：1、检查支架的安全性，确保施工安全。2、消除地基非弹性变形和支架非弹性变形的影响。因现场施工原因，本支架不预压，直接将底模高程预抬2cm作为沉降量，在安装钢筋前后，要测量某几个固定点的高差变化，及时调整盖梁浇筑顶标高。同时，注意观察钢筋安装前后与砼浇筑时支架有无变化，砼浇筑过程中，铺垫方木有无异常或超出容许挠度变化。另，砼浇筑速度宜放缓，易量减少支架上不必要的荷载。四、支架受力验算5号墩连接两跨35m箱梁，3片盖梁体积相差不大，故选取5号墩进行验算，5号盖梁尺寸为9.52m*2.3m*1.7m，设计混凝土36.4m³，计算时取37m³。4.1底模板下10×10cm纵向方木验算底模下脚手架立杆按照65cm×50cm布置，墩间系梁顶部仍按此距离放置底模下纵向方木按30cm中心间距布置，对于纵向方木的验算，取计算跨径为0.65m，按简支梁受力考虑进行验算：盖梁自重：G1=37m3×2.65t/m3=98.05t.模板自重：G2=4t.设备及人工荷载：G3=2t.砼浇筑冲击及振捣荷载：G4=1t静载系数取1.2，动载系数取1.4，则有G=1.2*（98.05+4）+1.4*（1+2）=126.66t。即最不利荷载为126.66吨，再取安全系数为1.2。支架受力近似看成均布荷载，P=1.2*126.66/2.3/9.52=69.36KN/m².因底模下纵向方木中心间距0.3m，跨径0.65m，...
