叫你看懂钢筋图VIP免费

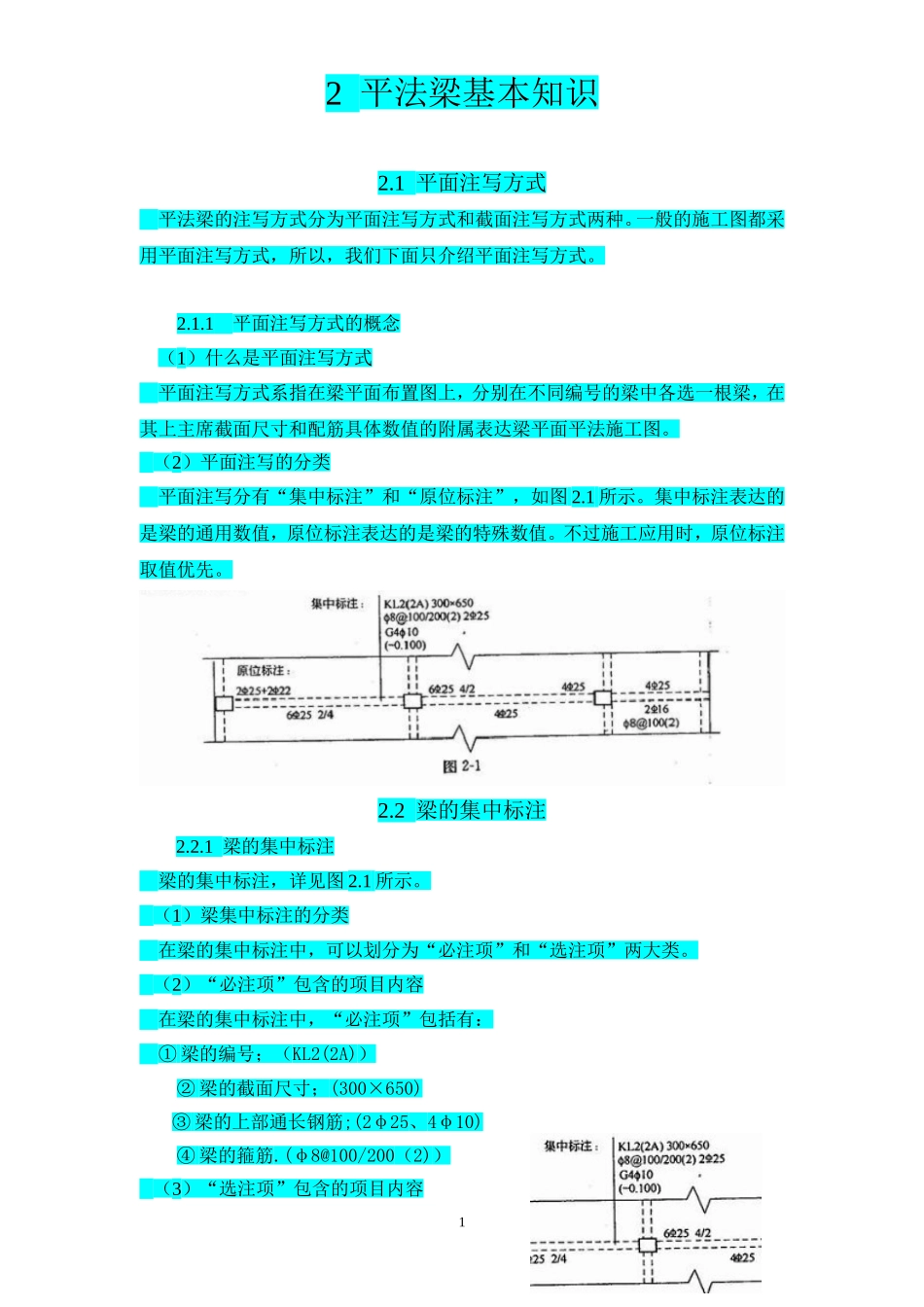

2平法梁基本知识2.1平面注写方式平法梁的注写方式分为平面注写方式和截面注写方式两种。一般的施工图都采用平面注写方式，所以，我们下面只介绍平面注写方式。2.1.1平面注写方式的概念（1）什么是平面注写方式平面注写方式系指在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上主席截面尺寸和配筋具体数值的附属表达梁平面平法施工图。（2）平面注写的分类平面注写分有“集中标注”和“原位标注”，如图2.1所示。集中标注表达的是梁的通用数值，原位标注表达的是梁的特殊数值。不过施工应用时，原位标注取值优先。2.2梁的集中标注2.2.1梁的集中标注梁的集中标注，详见图2.1所示。（1）梁集中标注的分类在梁的集中标注中，可以划分为“必注项”和“选注项”两大类。（2）“必注项”包含的项目内容在梁的集中标注中，“必注项”包括有：①梁的编号；（KL2(2A)）②梁的截面尺寸；(300×650)③梁的上部通长钢筋;(2φ25、4φ10)④梁的箍筋.(φ8@100/200（2)）（3）“选注项”包含的项目内容1在梁的集中标注中，“选注项”包括有：①梁的架立筋；（4φ10)②梁的下部通长筋；③侧面构造钢筋或受扭钢筋；④梁顶面标高高差。（0.100）下面，我们首先介绍梁的“选注项”，再介绍梁的“选注项”。2.2.2梁的编号标注（1）梁编号标注的格式梁编号标注的一般格式分为：BHm(n)或BHm(nA)或BHm(nB)其中：m——梁序号n——梁跨数A——表示一端有悬挑B——表示两端有悬挑梁的编号（BH）由类型代号和序号组成。详见表2.1所示。表2.1梁编号表顺序号梁类型代号序号1框架梁KLm(nA或B)2屋面框架梁WKLm(nA或B)3框支梁KZLm(nA或B)4非框架梁Lm(nA或B)5纯悬挑梁XLm(nA或B)例如：KL1(4)————表示框架梁第1号，4跨，无悬挑WKL1(4)———表示屋面框架梁第1号，4跨，无悬挑KZL1(1)———表示框支梁第1号，1跨，无悬挑L3(2)————表示非框架梁第3号，2跨，无悬挑XL1—————表示纯悬挑梁第1号KL4(3A)———表示框架梁第4号，3跨，一端有悬挑KL4(3B)———表示框架梁第4号，3跨，两端有悬挑（2）关于“次梁编号”的问题什么是“次梁”？“次梁”是相对于“主梁”而言的。在本图集第65页“L配筋构造”就是讲“次梁”的配筋构造。在不少的施工图中经常出现“LL”，以2作为“次梁”编号标注，是否正确呢？一般来说，“次梁”就是“非框架梁”。“非框架梁”与“框架梁”的区别在于框架梁是以框架柱或剪力墙作为支座，而非框架梁是以梁作为支座。那么在施工图中如何识别“次梁”呢？也就是说，两根梁相交，哪根梁是“主梁”，哪根梁是“次梁”呢?一般来说（特殊情况除外），截面高度大的梁是“主梁”，截面高度小的梁是“次梁”。而且两根梁相交，总是“主梁”把“次梁”分成两跨，不存在“次梁”分断“主梁”的情况。此外，从图纸中的附加吊筋或附加箍筋也能看出谁是“主梁”、谁是“次梁”，因为附加吊筋或附加箍筋都是配置在“主梁”上的。前面已经介绍过，在框架结构中，“非框架梁”就是“次梁”其编号是“L”采用编号“LL”是错误的。例如：L1(4)——表示非框架梁第1号，4跨，无悬挑。我们既然要采用03G101—1标准图集，就得符合该图集的规定，首先要做到的是，各种构件的编号一定要规范化。（3）两根梁编为“同一编号”的条件梁的“同一编号”问题是非常重要的。如果把不相同的两根梁编为“同一编号”首先会造成工程预算的不准确；如果把两根不同的梁按同样标准制作钢筋，则会在过程施工中带来麻烦，甚至造成质量事故。所以，不管是设计人员，还是施工、预算人员，都必须认真对待构件的编号问题。两根梁编为“同一编号”的条件是：①两根梁的跨数相同，而且对应跨的跨度和支座情况相同；②两根梁在各跨的截面尺寸对应相同；③两根梁的配筋相同，包括集中标注的钢筋和原位标注的钢筋相同。截面尺寸和配筋相同的梁，在平面图上布置的位置（轴线正中或轴线偏中）不同，不影响梁的编号。（4）如何识别“屋面框架梁”和“楼层框架梁”用“WKL”冠名屋面框架梁可以起到一目了然的效果。但是，如果把”WKL”冠名于楼层框架梁上，就会起到误导读者的作用。所以，看一根梁是不是屋面框架梁，表示看它的名称...
