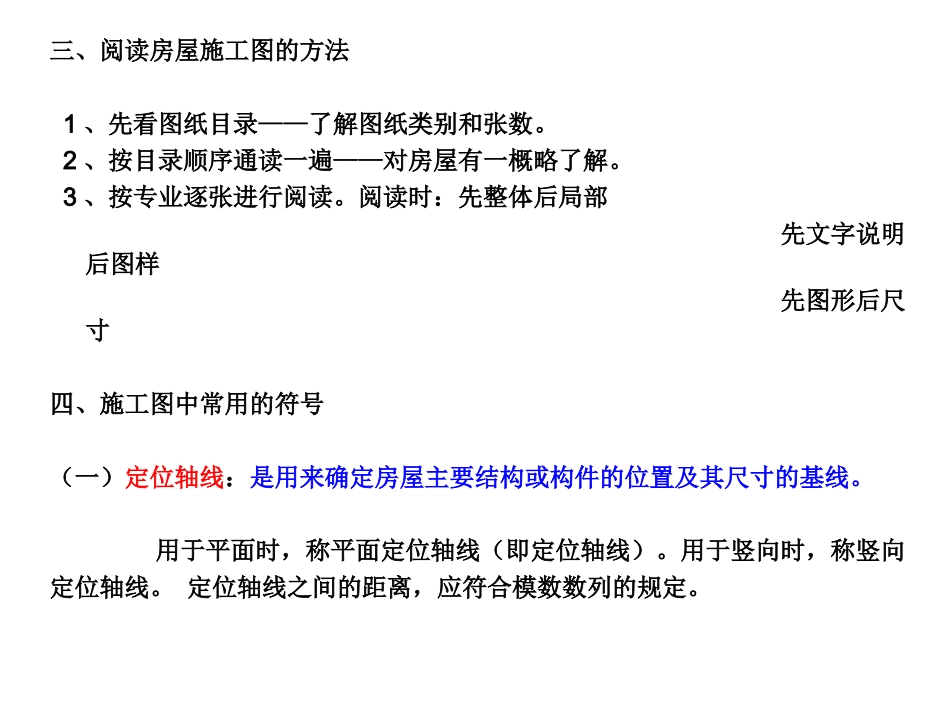

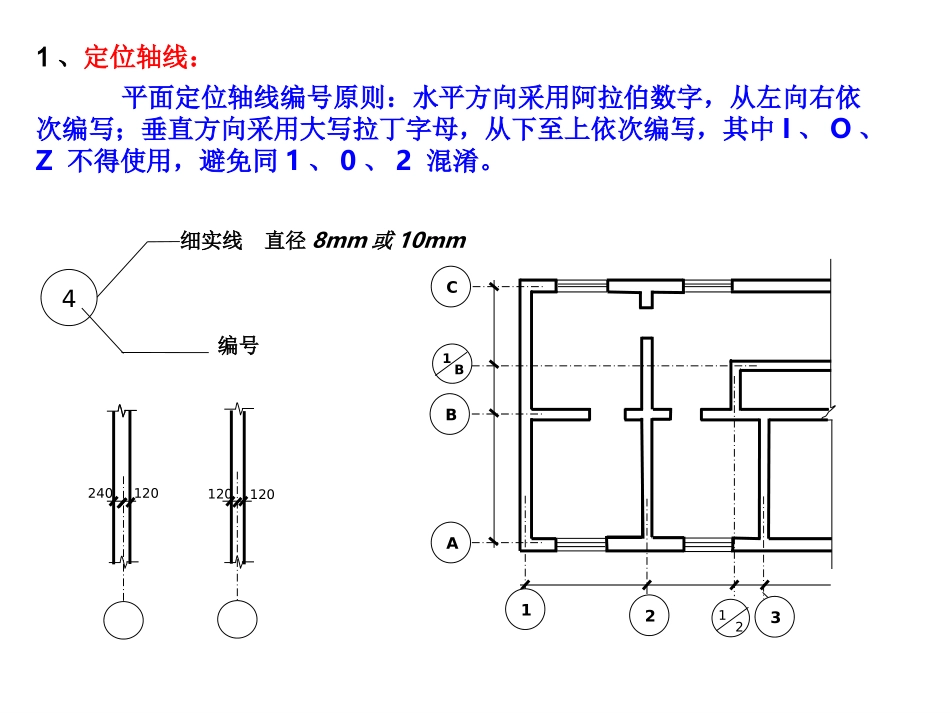

第三部分建筑施工图及常用图例•一、房屋施工图的用途与内容一、房屋施工图的用途与内容•11、用途、用途•（（11））指导施工•（2）编制施工图预算•（3）安排材料、设备•（4）非标准构件的制作•2.2.内容内容•（1）图纸目录（既首页图）•（2）设计总说明•（3）建筑施工图（简称建施）•（4）结构施工图（简称结施）•（5）设备施工图（简称设施）二、房屋施工的特点11、、施工图中的各图样，主要是用正投影法绘制的。2、绘图比例较小，多采用统一规定的图例或代号来表示。3、施工图中的不同内容，使用不同的线型。三、阅读房屋施工图的方法1、先看图纸目录——了解图纸类别和张数。2、按目录顺序通读一遍——对房屋有一概略了解。3、按专业逐张进行阅读。阅读时：先整体后局部先文字说明后图样先图形后尺寸四、施工图中常用的符号（一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。用于平面时，称平面定位轴线（即定位轴线）。用于竖向时，称竖向定位轴线。定位轴线之间的距离，应符合模数数列的规定。1、定位轴线：平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z不得使用，避免同1、0、2混淆。B1BAC12312240120120120细实线直径8mm或10mm4编号3、定位轴线的各种注法1335、6……3319用于2个轴线用于3个或3个以上轴线用于3个以上连续编号的轴线通用详图2、附加定位轴线：用于次要承重构件处。23表示C号轴线之后附加的第1条轴线。1c表示3号轴线之后附加的第2条轴线。（二）尺寸、标高1、尺寸单位；（1）米（m）：用于标高及总平面图。（2）毫米（mm)：除标高及总平面图外。2、标高定义：是标注建筑物某一部位高度的一种尺寸形式。3、标高符号：用于个体建筑标高用于总平面图标高4、标高数字：总平面图标注到小数点后两位，其余标注到小数后三位。基准面以上基准面处基准面以下+0.0003.0003.0005、标高分类（1）绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。（2）相对标高：凡标高的基准面是根据工程需要而自行选定的。一般把房屋底层室内主要地面定为相对标高的零点。它又分为：建筑标高和结构标高。建筑标高建筑标高结构标高结构标高（三）索引符号与详图符号1、索引符号表示：细实线直径为10mm详图编号45412488J1形式：详图编号详图编号详图绘制在本张图纸上详图所在图纸编号详图所在标准图集页数标准图集编号4543剖切位置线剖视方向线表示从右向左看表示从上向下或从后向前局部剖切详图索引符号：2、详图符号粗实线直径为14mm45详图编号详图编号被索引详图所在图纸编号表示：形式：4（四）引出线引出线用细实线绘制，并宜用与水平方向成引出线用细实线绘制，并宜用与水平方向成30°30°、、45°45°、、60°60°、、90°90°的直线或经过上述角度再折为水平的折线。的直线或经过上述角度再折为水平的折线。（文字说明）（文字说明）45规定一：同时引出几个相同部分的引出线，宜相互平行，也可画成集中于一点的放射线。（文字说明）（文字说明）13242规定二：为了对多层构造部位加以说明，可以用引出线表示。（文字说明）（文字说明左）（五）图形折断符号1、直线折断当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。如（a）图2、曲线折断对圆形构件的图形折断，其折断符号为曲线。如（b）图（六）对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。对称符号即是在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等。（七）坡度符号在房屋施工图中，其倾斜部分通常加注坡度符号，一般用箭头表示。箭头应指向下坡方向，坡度的大小用数字注写在箭头上方，如图（a）、（b）。对于坡度较大的坡屋面、屋架等，可用直角三角形的形式标注它的坡度，如图（c）。(八）连接符号对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。连接符号为折断线(细实线)，并用大写拉丁字母表示...
