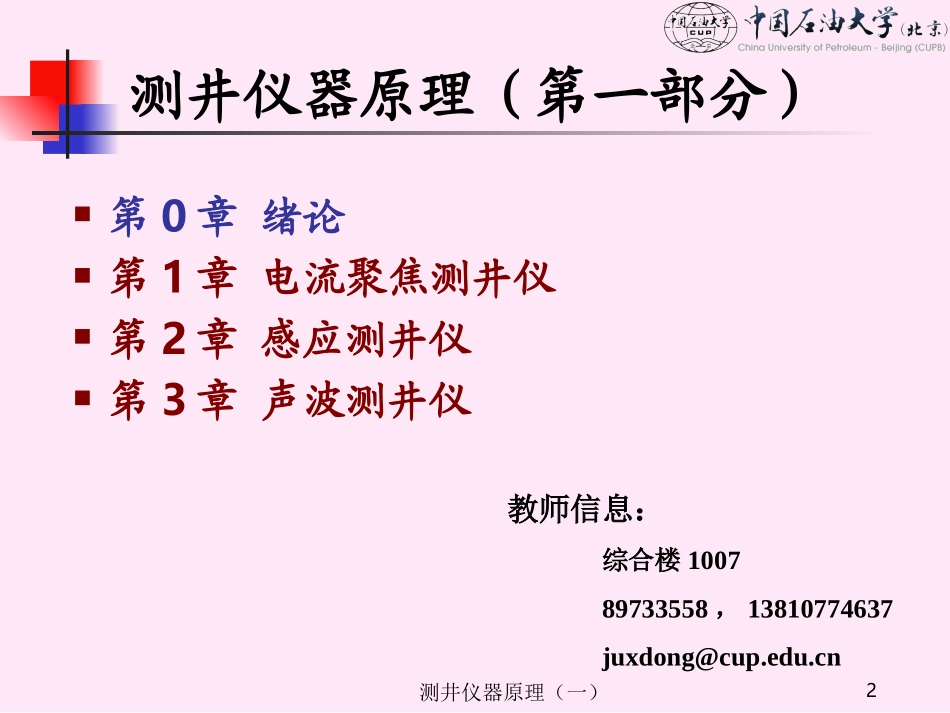

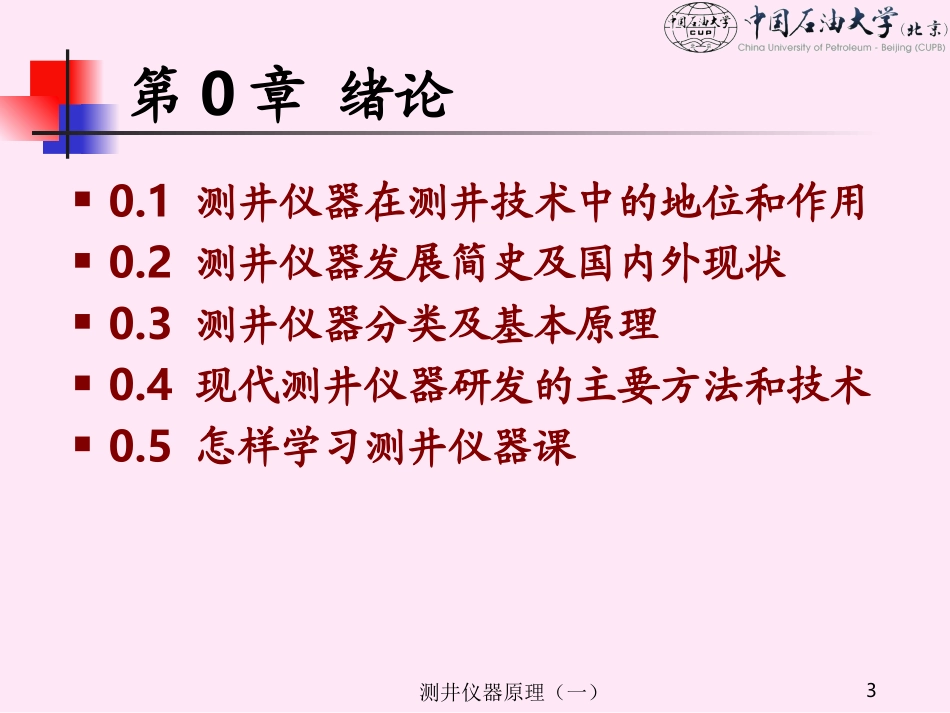

测井仪器原理（一）主讲人：鞠晓东2008年9月2测井仪器原理（一）测井仪器原理（第一部分）第0章绪论第1章电流聚焦测井仪第2章感应测井仪第3章声波测井仪教师信息：综合楼100789733558，13810774637juxdong@cup.edu.cn3测井仪器原理（一）第0章绪论0.1测井仪器在测井技术中的地位和作用0.2测井仪器发展简史及国内外现状0.3测井仪器分类及基本原理0.4现代测井仪器研发的主要方法和技术0.5怎样学习测井仪器课4测井仪器原理（一）0.1测井仪器在测井技术中的地位和作用测井技术可分为三个主要的领域测井方法测井方法是测井技术的基础，根据地层在各种物理场作用下所表现出的性质及其响应特征设计出探测地层信息的传感器，通过反演计算验证和求解地球物理量与地质参数的关系。方法创新是测井技术进步的灵魂。阵列感应的二维响应5测井仪器原理（一）0.1测井仪器在测井技术中的地位和作用测井仪器测井仪器是实现测井方法、获取地层信息的手段。其研发水平与微电子技术、数字系统设计技术、计算机软件等现代IT技术的进步有极大的关系，是与近代科技结合最紧密的部分，投资强度占测井业的80%以上。中国石油EILog成套测井装备6测井仪器原理（一）0.1测井仪器在测井技术中的地位和作用测井解释（评价，数字处理）测井解释是对仪器测量结果的分析和利用。分析家结合测井方法和地质理论来认知地层。先进的计算平台和应用软件使测井数据的处理越来越迅速和越来越精细。Cif2000多井数据管理LEAD成像测井解释实例7测井仪器原理（一）0.2测井仪器发展简史及国内外现状测井技术发展史即测井仪器的发展史第一代半自动（手动）、全自动电测仪少量下井仪器，模拟照相记录，电工线路为主第二代数字化测井仪（系统）下井仪器形成电、声、核完整系列，数字磁带记录第三代数控测井仪（系统）车载数字计算机，测井仪器接口，数字化显示记录第四代成象测井系统井下阵列式测井探测器，地面网络化计算机系统8测井仪器原理（一）0.2测井仪器发展简史及国内外现状国际上流行的几种先进的成象测井系统斯仑贝谢（Schlumberger）公司MAXIS-500三台VAX-3工作站为现场主机可配接FMI、DSI、AIT…多种阵列式成象下井仪，同时兼容多种CSU常规下井仪数据传输采用QAM，传输速率达500kbps贝克休斯公司（B.H.Atlas）公司ECLIPS-2000HP工作站为现场主机配接CBIL、MAC、NMR，…多种成象测井仪，同时兼容多种CLS常规下井仪相位编码传输，传输速率230kbps哈里伯顿公司Excel20009测井仪器原理（一）0.2测井仪器发展简史及国内外现状典型的成象测井下井仪器系列微电阻率扫描FMI井周声波成象CBIL核磁共震测井仪MRIL，CMR阵列感应测井AIT，HAIL方位侧向测井仪ARI多极阵列声波测井仪DSI，XMAC，LFD脉冲中子核测井仪RST，RCI…10测井仪器原理（一）0.2测井仪器发展简史及国内外现状我国测井仪器的发展史上世纪30’S起步，50’S自行研制，80’S全面发展，90’S开始仿制和自主创新并存JD581SJD801(仿ATLAS3600系列），SKC(仿ACTAS3700系列），SL3000型，拥有全系列常规电、声、核下井仪，国内各种以工业PC为核心的车载计算机测井系统（小数控，PWLS2000型数控遥测生产测井系统）本世纪初国产EiLog，SL6000成像测井系统多种型号的成像测井仪器WDS，MIT，MPAL…11测井仪器原理（一）0.3测井仪器分类及基本原理地面设备测井仪器接口测井信号模拟、数字接口电路测井数据传输深度子系统数据记录光点模拟记录数字文件记录车载计算机系统外围设备（接口，交互，记录）网络互联12测井仪器原理（一）0.3测井仪器分类及基本原理井下仪器勘探电法：普通、侧向、感应、介电…声波：声速、全波、多极子阵列、井周成象…核：中子、密度、伽马能谱、中子寿命、核磁生产（开发）动态测井：流量，持水率、压力，温度…产层评价测井：中子寿命、C/O…工程测井：井下声波电视、水泥胶结CBL/VDL、多臂井径仪，电磁套损检测…13测井仪器原理（一）0.3测井仪器分类及基本原理测井系统组成测井探头（由传感器组...
