工程制图--水利工程图VIP专享VIP免费

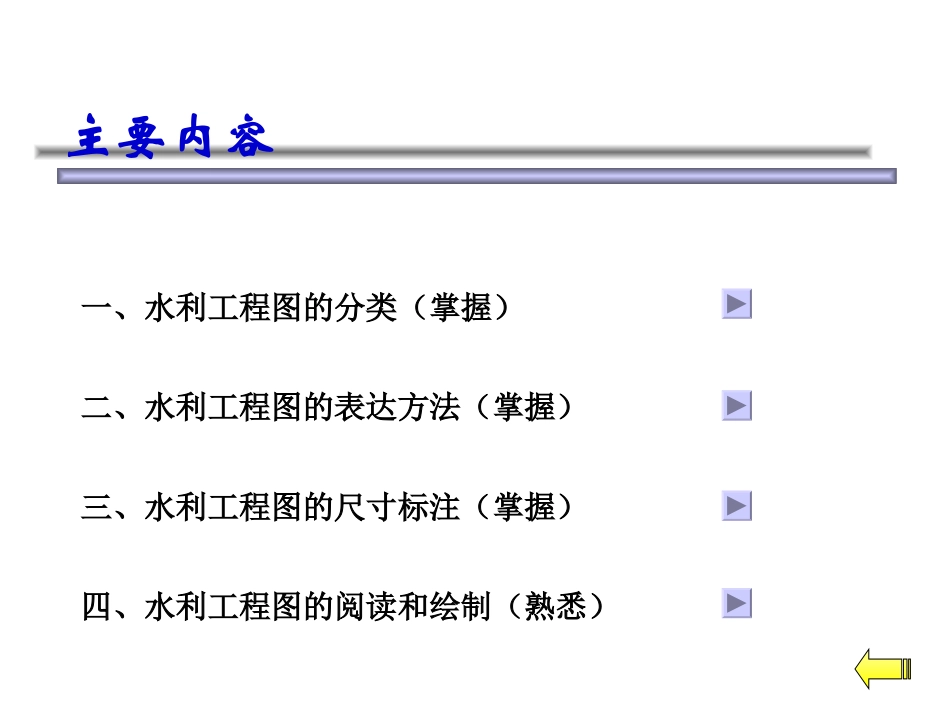

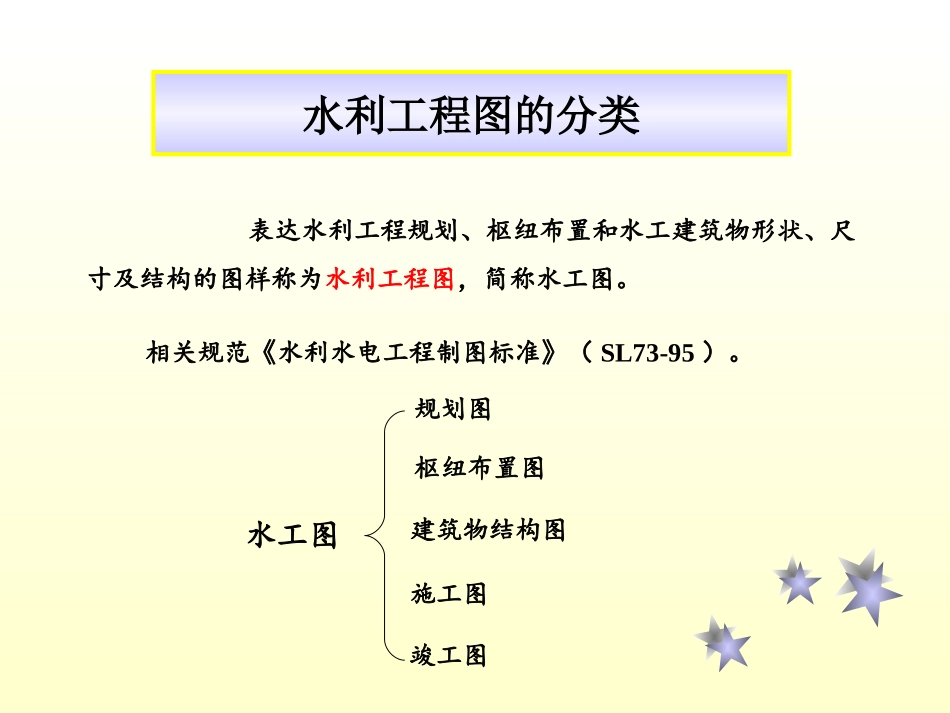

水利工程图简介工程制图一、水利工程图的分类（掌握）二、水利工程图的表达方法（掌握）三、水利工程图的尺寸标注（掌握）四、水利工程图的阅读和绘制（熟悉）主要内容表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构的图样称为水利工程图，简称水工图。相关规范《水利水电工程制图标准》（SL73-95）。水利工程图的分类水工图规划图枢纽布置图建筑物结构图施工图竣工图导托堤105国道博阳河前山水河德安县城南面导托堤3.795km樟树陶村枢纽布置图（一）常用符号1、水流方向2、指北针水利工程图的表达方法一、基本表达方法（二）视图名称水利工程图的表达方法水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应用也较多。顺水流方向观察时，左边为左岸，右边为右岸。布置水工图时，习惯上使水流方向为自上向下或自左向右。当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流方向为下游立面图。河流的上下游和左右岸河流的上下游和左右岸河流横剖面图大坝横剖面横剖面图纵剖面图河流纵剖面图大坝纵剖面剖切面平行于轴线或顺水流流向——纵剖面图剖切面垂直于轴线或水流流向——横剖面图（三）视图配置水利工程图的表达方法为便于读图，水工图中各视图应尽可能按投影关系配置。有时为合理利用图纸，将某些视图配置在图幅内适当的地方，也是允许的。大型水工建筑物的视图较大，可以将某一张视图单独画在一张图纸上。水利工程图的表达方法水工图中各视图图名一般统一标注在图形上方，并在图名下方绘一粗横线，其长度应以图名所占长度为准。（四）视图名称及比例标注当整张图纸中只采用一种比例时，比例应注写在标题栏中，否则应和视图名称一起按照如下形式注写：平面图1：200或1200平面图：纵1:1000横1:5000150.00河流横剖面图纵横比例的标注一个视图中铅垂和水平方向采用不同比例时，应分别标注纵横比例。在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并在对称中心线的两端画出对称符号。1、对称形体的省略画法图形超出对称线时可不画对称符号二、规定画法和习惯画法水利工程图的表达方法当形体内有多个完全相同且按一定规律排列的结构要素时，可仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线交点表示。2、相同要素的简化画法n个水利工程图的表达方法当仅需表达形体某一部分的形状时，可假想将不要的部分折断，只画出需要的部分，并在折断处画出折断线。3、折断画法不同形状和材料的形体，折断线的画法有所区别……水利工程图的表达方法对于较长且沿长度方向的断面形状一致或按一定规律变化的形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺寸应按总长标注。4、断开画法水利工程图的表达方法当形体较长，图纸空间有限，形体需全部表达时，可采用连接画法分段绘制，并标注连接符号和字母表示图形的连接关系。5、连接画法水利工程图的表达方法当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展开成直线后，绘制成视图、剖视图或断面图。这时应在图名后注写“展开”二字，或写成展视图。6、展开画法水利工程图的表达方法当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，可假想将遮挡结构拆去或将填上掀去，然后作被遮挡结构的投影。采用拆卸画法无需作任何说明和标注。7、拆卸画法展开画法对称或基本对称的同一物体的图形，可将两个视向相反的视图或剖视图、断面图各画对称的一半，并以对称线为界，合成一个图形，称为合成视图。8、合成视图水利工程图的表达方法对于多层结构，可按构造层次分层绘制，相邻层用波浪线分界，并可用文字注写各层结构的名称。9、分层画法相邻结构层用波浪线分界，并注写各层结构的名称。10、其他水利工程图的表达方法曲面的表示为了增强图样的直观性，水工图中的曲面应用细实线画出若干素线，斜坡面应画出坡线，如右图所示。曲面表示10、其他水利工程图的表达方法详图当物体的局部结构由于图形比例较小而表示不清或不便于注写尺寸时，将这些局部结构用较大的比例画出，所得的视图即为详图。土坝结构图一、标高...
