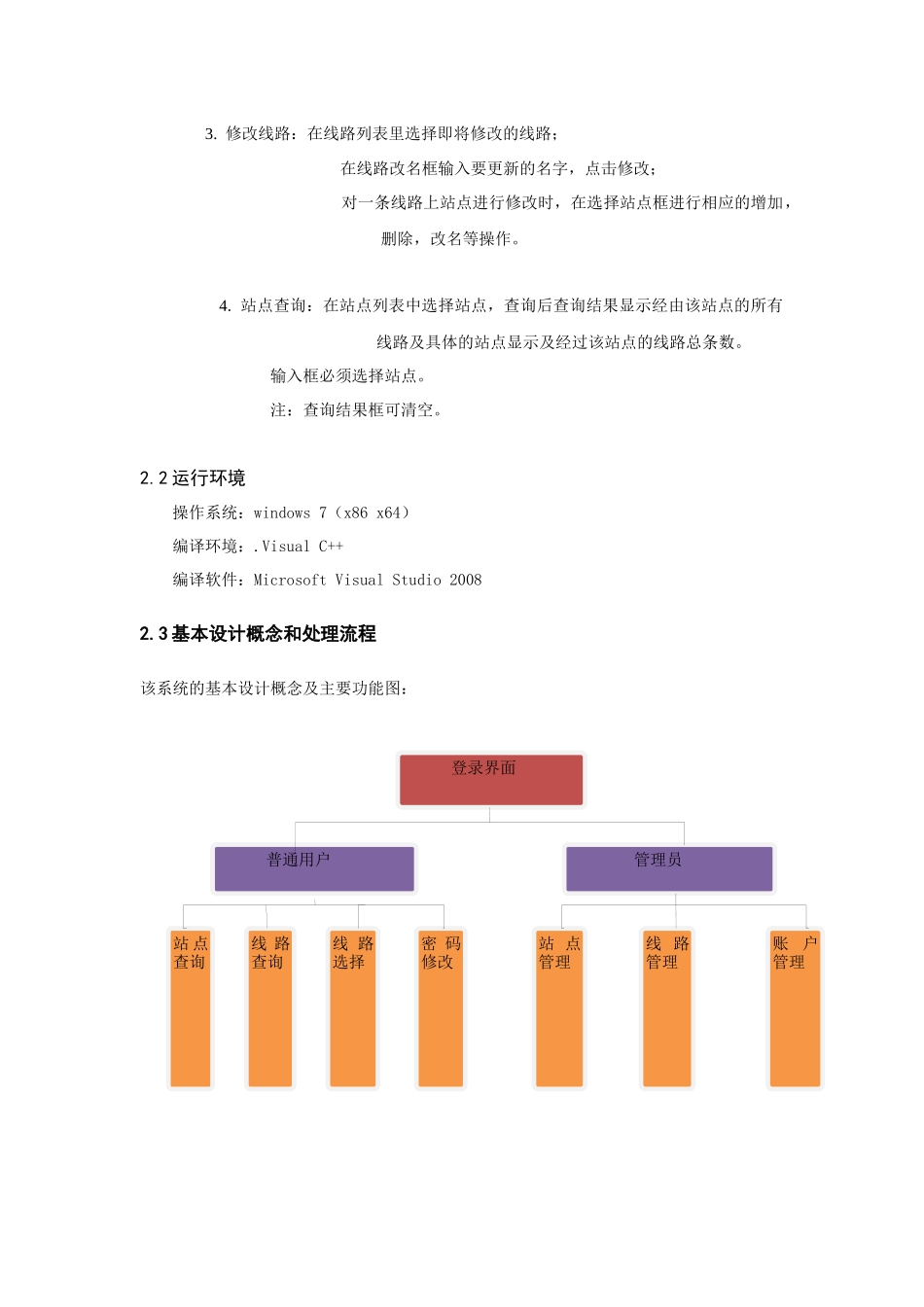

1引言1.1编写目的该文档为“公交线路查询系统”详细设计说明的文档。编写目的在于从需求分析已经明确的基础上，为实现需求的功能而阐述自己开发设计思想、方法，逐步开发强壮的系统构架，使设计适合于实施环境，为提高性能而进行设计。并为下一步的详细设计做基础。1.2背景说明开发软件名称：南京市公交线路查询系统。项目任务提出者：南京航空航天大学储剑波老师。项目开发者：南京航空航天大学0310104小组。用户：南京市公交总公司。实现软件单位：南京航空航天大学及南京市公交总公司。1.3定义列出本文件中用到的专门术语的定义和缩写词的原词组。1.4参考资料《软件工程导论》，张海藩，清华大学出版社。《实用软件工程》，郑人杰等，清华大学出版社。2总体设计2.1需求规定1.线路查询：在线路列表中选择相应的线路，经查询后查询结果会显示该线路上所有经过站点于总站数；要求输入框不为空；2.线路选择：在站点中选择相应的起点站与终点站的编号，点击查询，即在查询结果框显示符合用户选择的路线并提供多种路线的支持。3.修改线路：在线路列表里选择即将修改的线路；在线路改名框输入要更新的名字，点击修改；对一条线路上站点进行修改时，在选择站点框进行相应的增加，删除，改名等操作。4.站点查询：在站点列表中选择站点，查询后查询结果显示经由该站点的所有线路及具体的站点显示及经过该站点的线路总条数。输入框必须选择站点。注：查询结果框可清空。2.2运行环境操作系统：windows7（x86x64）编译环境：.VisualC++编译软件：MicrosoftVisualStudio20082.3基本设计概念和处理流程该系统的基本设计概念及主要功能图：登录界面普通用户管理员站点查询线路查询线路选择密码修改站点管理线路管理账户管理图2.3-1站点查询图2.3-2线路查询图2.3-3线路选择图2.3-4增加路线图2.3-5删除线路图2.3-6修改线路图2.3-7增加站点图2.3-8删除站点图2.3-9修改站点图2.3-10增加用户图2.3-11删除用户图2.3-12用户名修改2.4结构设计2.4.1结构登录界面普通用户管理员站点查询线路查询线路选择密码修改站点管理线路管理账户管理站点名线路名起点站名终点站名删除站点增加站点修改站点删除线路增加线路修改线路删除账户增加账户修改账户2.4.3人工处理过程1：登录界面时，手动输入用户名和密码；2：增加路线时，新增线路名和站点名；3：修改路线时，将需要修改的路线名和站点名；4：新增用户与密码修改时，手动输入要新添的用户与密码。2.4.4尚未问决的问题说明在概要设计过程中尚未解决而设计者认为在系统完成之前必须解决的各个问题。2.5接口设计2.5.1用户接口用户登录时，需要输入用户名，密码及是否记住密码（可选），要求输入相匹配的用户名及密码，登录界面后提示登录成功，否则提示登录失败。登录管理员界面后，增加线路：输入要新增的线路名，并依次对此线路上的站点名输入；要求以上两项必须全部输入；系统刷新后线路增加成功。删除线路：在线路列表里选择要删除的线路；系统提示是否确认删除。修改线路：在线路列表里选择即将修改的线路；在线路改名框输入要更新的名字，点击修改；对一条线路上站点进行修改时，在选择站点框进行相应的增加，删除，改名等操作。选择站点后，有上移下移操作。帐号管理：从选择用户的下拉框中选择进行操作的用户名；如需新增用户，输入用户名，密码和是否为管理员（可选）；系统提示添加成功；删除用户时，选择用户并进行操作；修改用户密码时，需输入用户的新密码及确认密码；修改用户名，输入要修改的名字。登录普通用户界面后，修改密码：菜单栏中文件选择修改密码，用户需输入原密码，新密码及确认新密码以进行修改；线路选择：在站点列表中选择相应的起点站与终点站，显示在起点站框与终点站框，点击查询，即在查询结果框显示符合用户选择的路线并提供多种路线的支持。注：起点站与终点站需全部输入；线路查询：在线路列表中选择相应的线路，经查询后查询结果会显示该线路上所有经过站点于总站数；要求输入框不为空；站点查询：在站点列表中选择站点，查询后查询结果显示经由该站点的所有线路及具体的站点显示及经过该站点的线路总条数。输入框必须选...
