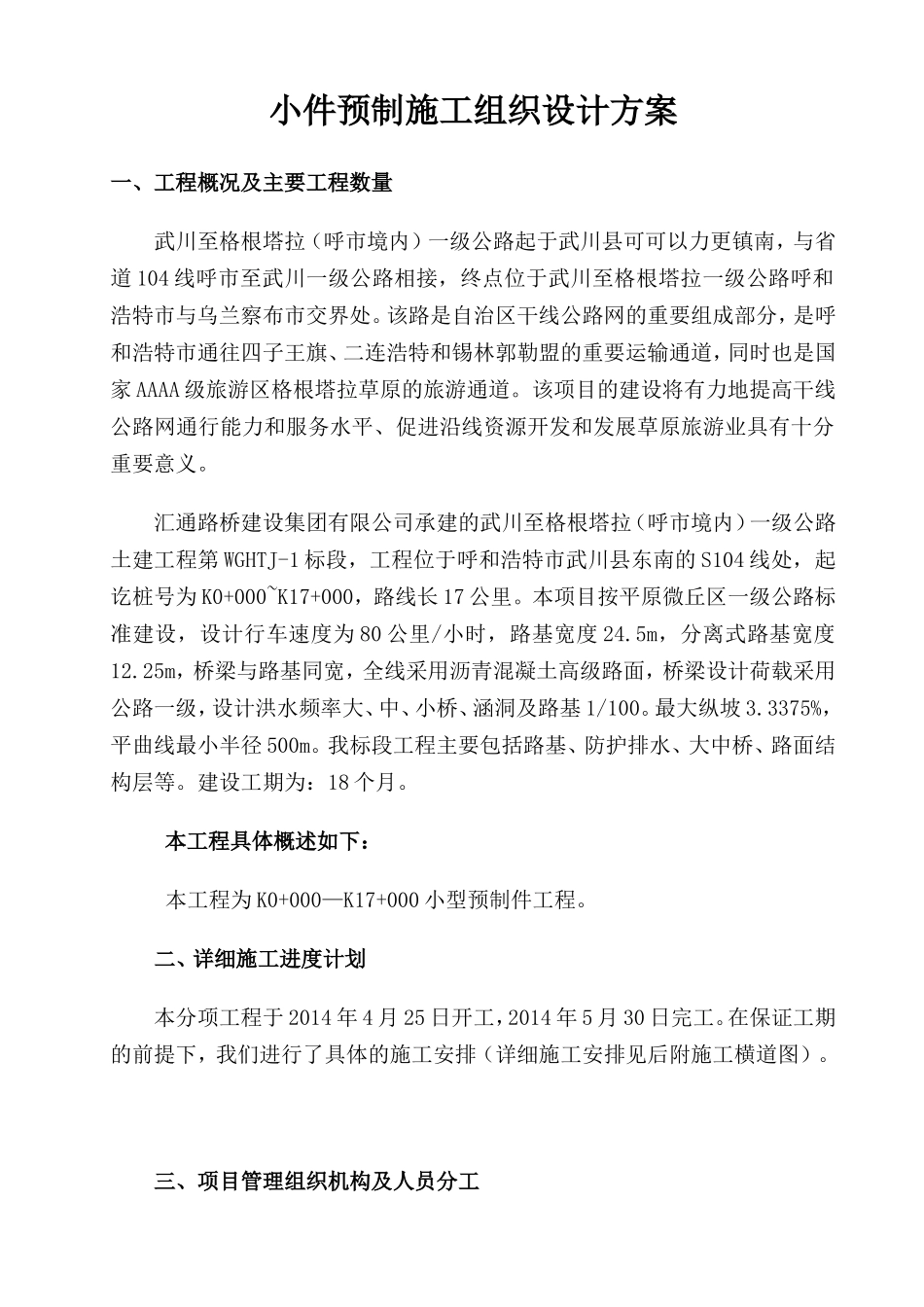

小件预制施工组织设计方案一、工程概况及主要工程数量武川至格根塔拉（呼市境内）一级公路起于武川县可可以力更镇南，与省道104线呼市至武川一级公路相接，终点位于武川至格根塔拉一级公路呼和浩特市与乌兰察布市交界处。该路是自治区干线公路网的重要组成部分，是呼和浩特市通往四子王旗、二连浩特和锡林郭勒盟的重要运输通道，同时也是国家AAAA级旅游区格根塔拉草原的旅游通道。该项目的建设将有力地提高干线公路网通行能力和服务水平、促进沿线资源开发和发展草原旅游业具有十分重要意义。汇通路桥建设集团有限公司承建的武川至格根塔拉（呼市境内）一级公路土建工程第WGHTJ-1标段，工程位于呼和浩特市武川县东南的S104线处，起讫桩号为K0+000~K17+000，路线长17公里。本项目按平原微丘区一级公路标准建设，设计行车速度为80公里/小时，路基宽度24.5m，分离式路基宽度12.25m，桥梁与路基同宽，全线采用沥青混凝土高级路面，桥梁设计荷载采用公路一级，设计洪水频率大、中、小桥、涵洞及路基1/100。最大纵坡3.3375%，平曲线最小半径500m。我标段工程主要包括路基、防护排水、大中桥、路面结构层等。建设工期为：18个月。本工程具体概述如下：本工程为K0+000—K17+000小型预制件工程。二、详细施工进度计划本分项工程于2014年4月25日开工，2014年5月30日完工。在保证工期的前提下，我们进行了具体的施工安排（详细施工安排见后附施工横道图）。三、项目管理组织机构及人员分工四、材料、人员、设备进场情况1、材料进场计划截止目前，本分项工程所需要的砂子、碎石、水泥、钢筋均已入场，并经检验合格。2、人员进场计划2014年3月20日施工技术人员及管理人员全部到位。同时民工队伍、钢筋工、等人员陆续分期进场。施工人员进场计划表项目经理：王丽强项目总工程师：刘国庆质检工程师：于得海试验负责人：秦连国测量负责人：王家煜施工负责人：王振平机械负责人：恩克布林安全负责人：张菊峰序号姓名职务负责项目备注1刘国庆高级工程师项目总工2王建忠高级工程师质检工程师3连世雄工程师计量、计划4恩克布林工程师机械工程师5孙全旺工程师试验检测6王家煜工程师测量工程师7王振平工程师结构工程师8刘慧敏技术员现场施工9马立宇技术员测量员10苏伊拉图技术员试验员11樊美文技术员试验员12李小蒙技术员安全员13崔磊技术员安全员3、施工机械进场计划主要施工机械进场表名称规格型号单位数量备注小型搅拌机电焊机DN3-100台3发电机24KW台24、实验仪器试验检测仪器设备登记表施工单位：汇通路桥建设集团有限公司序号设备名称型号及规格单位数量性能状况1电热恒温鼓风干燥箱101─2台2良好2磅秤100Kg台1良好3容积升1─30L套1良好4压碎指标值测定仪150,50台1良好5数显万能压力机WE─1000B台1良好6洛杉矶磨耗机ASTMC131台1良好7针片状规准仪730台1良好8混凝土标准集料筛0.75─53mm套1良好9电动摇筛机92A台1良好10水泥净浆搅拌机NJ─160B台1良好11水泥标准稠度仪JT─5台1良好12煮沸箱FZ─31A台1良好序号设备名称型号及规格单位数量性能状况13水泥胶砂搅拌机JT─5台1良好14水泥胶砂试体成型振实台ZS─15台1良好15标准恒温恒湿养护箱YH─4013台1良好16电动抗折试验机KZJ─500台1良好17负压筛析机FSY150B台1良好18雷氏夹LJ─175套1良好19水泥稠度凝结测定仪GB/T1346─2001台1良好20水泥混凝土搅拌机HJW─30台1良好21水泥混凝土标准震动台HZJ─0.8800*800台1良好22塌落度筒300*200*100台1良好23容积升1─30L1良好24混凝土抗压试模150*150*15040良好25混凝土抗折试模150*150*55012良好26WE─1000B型万能试验机WE─1000B台1良好27标准养护室间1良好28GPS华星套1良好29全站仪GTS335台1良好30水准仪苏一光台1良好五、工程施工技术方案1、施工工艺流程图施工工艺流程框图构件堆码施工准备清理模板模板验收原材料检验砼拌制砼入模、振捣拆模、养护2、主要施工过程1、场地准备小件预制采用集中预制，预制场地位于我标段预制厂内，场地已进行平整、用混凝土硬化，按要求划定材料区、混凝土拌合区、小件制作区、养生区和存放区。2、模板的准备应采用优质高强加厚塑料模具，塑模底板厚度须不低于3mm，侧板厚度...
