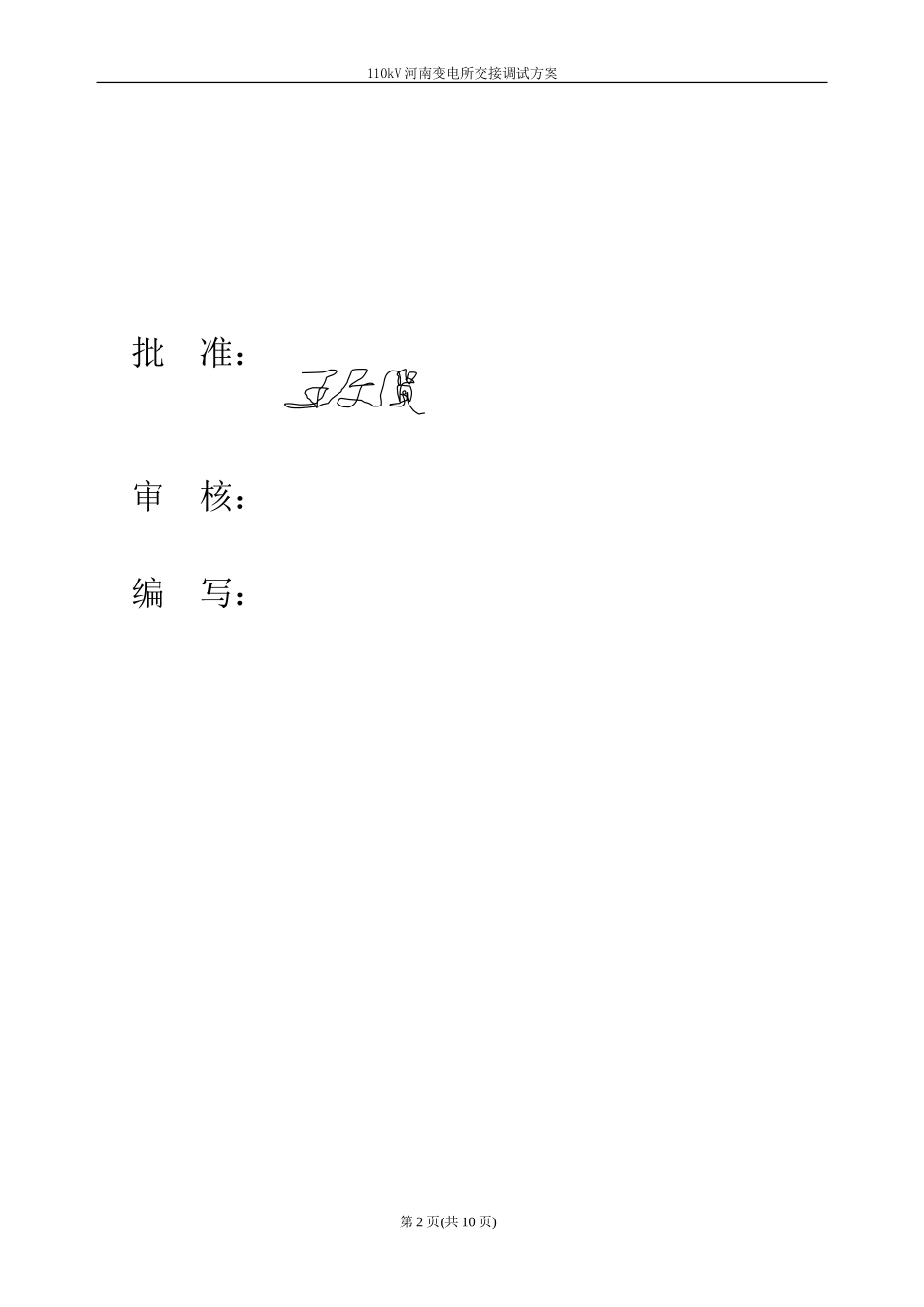

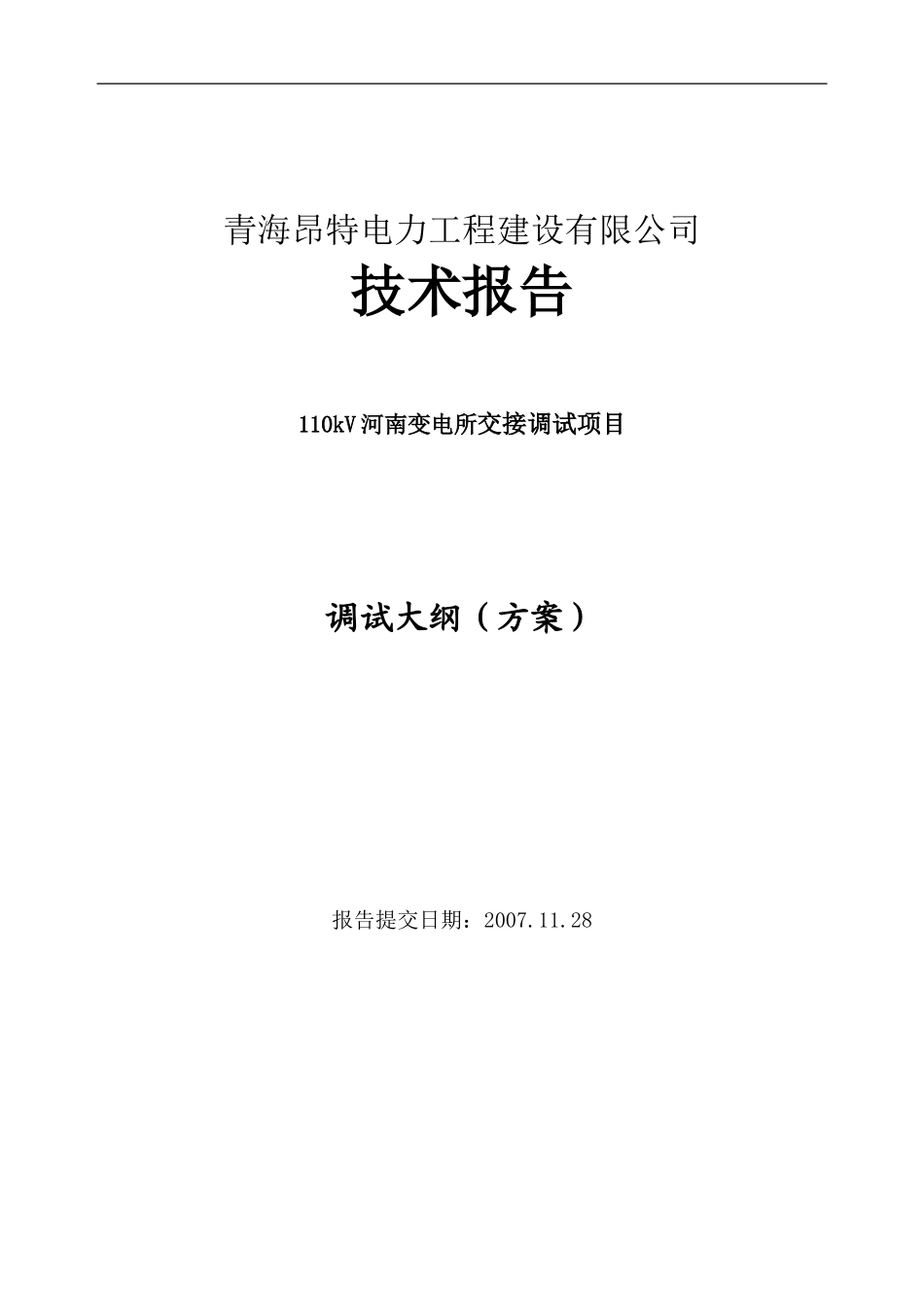

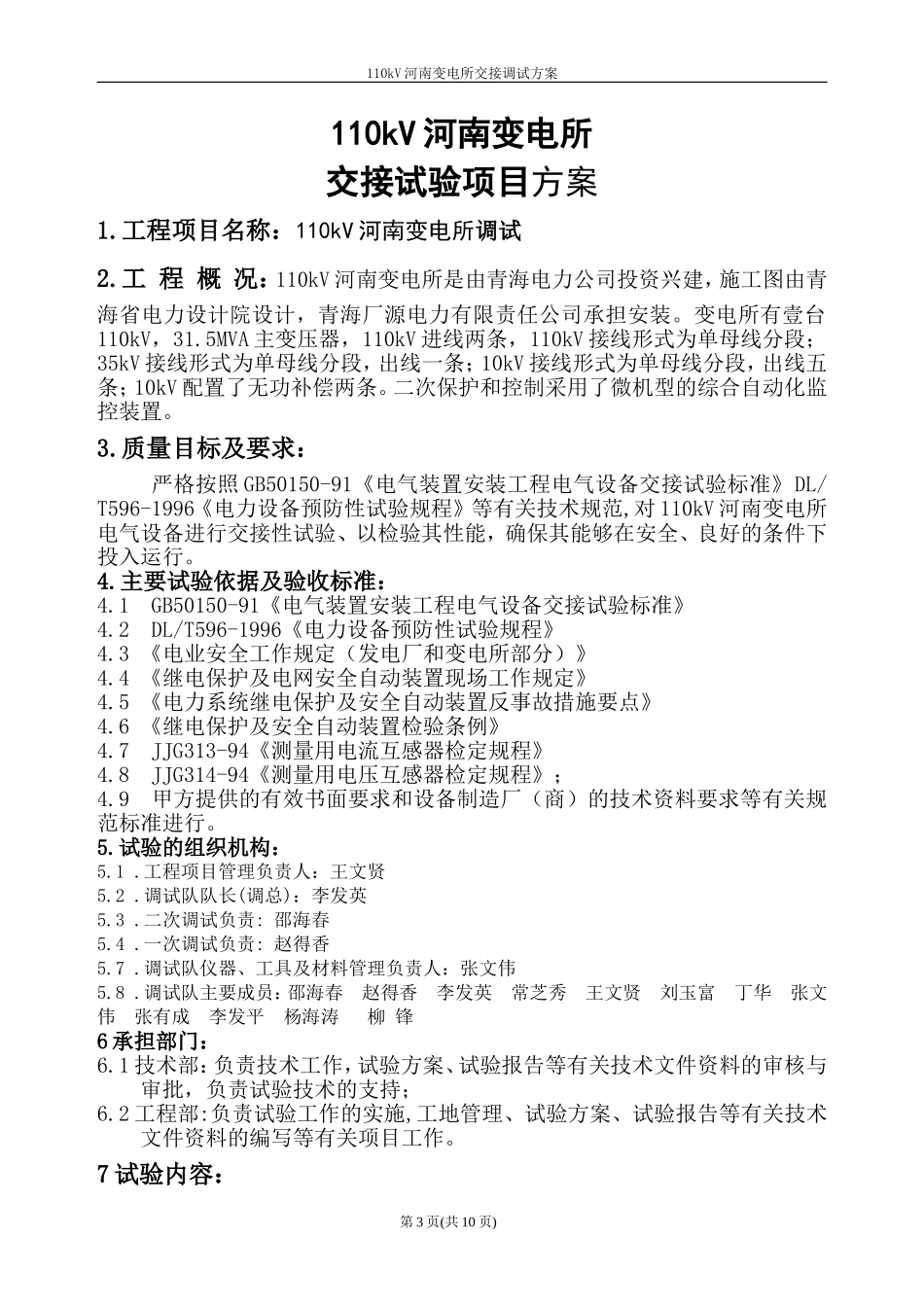

青海昂特电力工程建设有限公司技术报告110kV河南变电所交接调试项目调试大纲（方案）报告提交日期：2007.11.28110kV河南变电所交接调试方案批准：审核：编写：第2页(共10页)110kV河南变电所交接调试方案110kV河南变电所交接试验项目方案1.工程项目名称：110kV河南变电所调试2.工程概况：110kV河南变电所是由青海电力公司投资兴建，施工图由青海省电力设计院设计，青海厂源电力有限责任公司承担安装。变电所有壹台110kV，31.5MVA主变压器，110kV进线两条，110kV接线形式为单母线分段；35kV接线形式为单母线分段，出线一条；10kV接线形式为单母线分段，出线五条；10kV配置了无功补偿两条。二次保护和控制采用了微机型的综合自动化监控装置。3.质量目标及要求：严格按照GB50150-91《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对110kV河南变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。4.主要试验依据及验收标准：4.1GB50150-91《电气装置安装工程电气设备交接试验标准》4.2DL/T596-1996《电力设备预防性试验规程》4.3《电业安全工作规定（发电厂和变电所部分）》4.4《继电保护及电网安全自动装置现场工作规定》4.5《电力系统继电保护及安全自动装置反事故措施要点》4.6《继电保护及安全自动装置检验条例》4.7JJG313-94《测量用电流互感器检定规程》4.8JJG314-94《测量用电压互感器检定规程》；4.9甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。5.试验的组织机构：5.1.工程项目管理负责人：王文贤5.2.调试队队长(调总)：李发英5.3.二次调试负责:邵海春5.4.一次调试负责:赵得香5.7.调试队仪器、工具及材料管理负责人：张文伟5.8.调试队主要成员：邵海春赵得香李发英常芝秀王文贤刘玉富丁华张文伟张有成李发平杨海涛柳锋6承担部门：6.1技术部：负责技术工作，试验方案、试验报告等有关技术文件资料的审核与审批，负责试验技术的支持；6.2工程部:负责试验工作的实施,工地管理、试验方案、试验报告等有关技术文件资料的编写等有关项目工作。7试验内容：第3页(共10页)110kV河南变电所交接调试方案7.1主要试验仪器设备序号名称型号/规格参数数量备注1绝缘电阻测试仪JDC-1、32块2直阻测试仪金迪25201台3直流高压发生器200kV1套4回路电阻测试仪HLY-Ⅲ1台5交流伏安表0．2级1块6直流伏安表0．2级1块7校线器2.5V4套8交直流电压表600V1块9交直流电流表5V1块10交流耐压试验仪200kV1套含分压器11介损测试仪AI-6000D1台12变比测试仪BZC1台13开关特性测试仪KJJC-N1套14接地电阻测试仪MC-081台配大锤一把，钢仟两根，测试线500米15微机继电保护校验仪PW301套16单双臂电桥QJ-23QJ-442台17线箱，线包，工具箱各1套18绝缘胶带、塑料带、保险丝各5卷19电容器（8uf，3kV铁壳式）1个7.2试验范围：7.2.1新建的主设备为：7.2.1.1两条110kV进线间隔,一条110kV主变进线间隔;7.2.1.2一条35kV进线间隔，一条35kV出线间隔；7.2.1.3一条10kV进线间隔，五条10kV出线间隔；7.2.2主要试验检测设备清单如下：序号名称单位数量备注1110kV变压器台1110kV中性点氧化锌避雷器支1110kV中性点氧化锌零序电流互感器支12110kV进线配电装置SF6断路器台3110kV隔离开关组7110kV氧化锌避雷器组2110kV电压互感器及CVT支7第4页(共10页)110kV河南变电所交接调试方案110kV电流互感器支18335kV配电装置35kV断路器台235kV电流互感器支1235kV避雷器组535kV隔离开关组535kV电压互感器及CVT支635kV高压电缆条235kV母线段1410kV断路器台610kV电流互感器支2110kV避雷器只2410kV断路器台610kV电压互感器支310kV母线段1高压熔断器组210kV变压器台110kV高压电缆条15继电保护与自动控制110kV变压器保护套1110kV进线保护套235kV出线保护套610kV出线保护套56故障录波装置套17微机监控套347.2.3调试的范围为：本期新建的主设备及其对应附属装置的常规的高压一次电气设备的试验，二次保护装置的试验检测；对预留设备部分不在本调试项目之中；电能计量(主要指电能表)部分的调试，通信(遥控遥测摇信)，SF6气体，油化、变压器局放...
