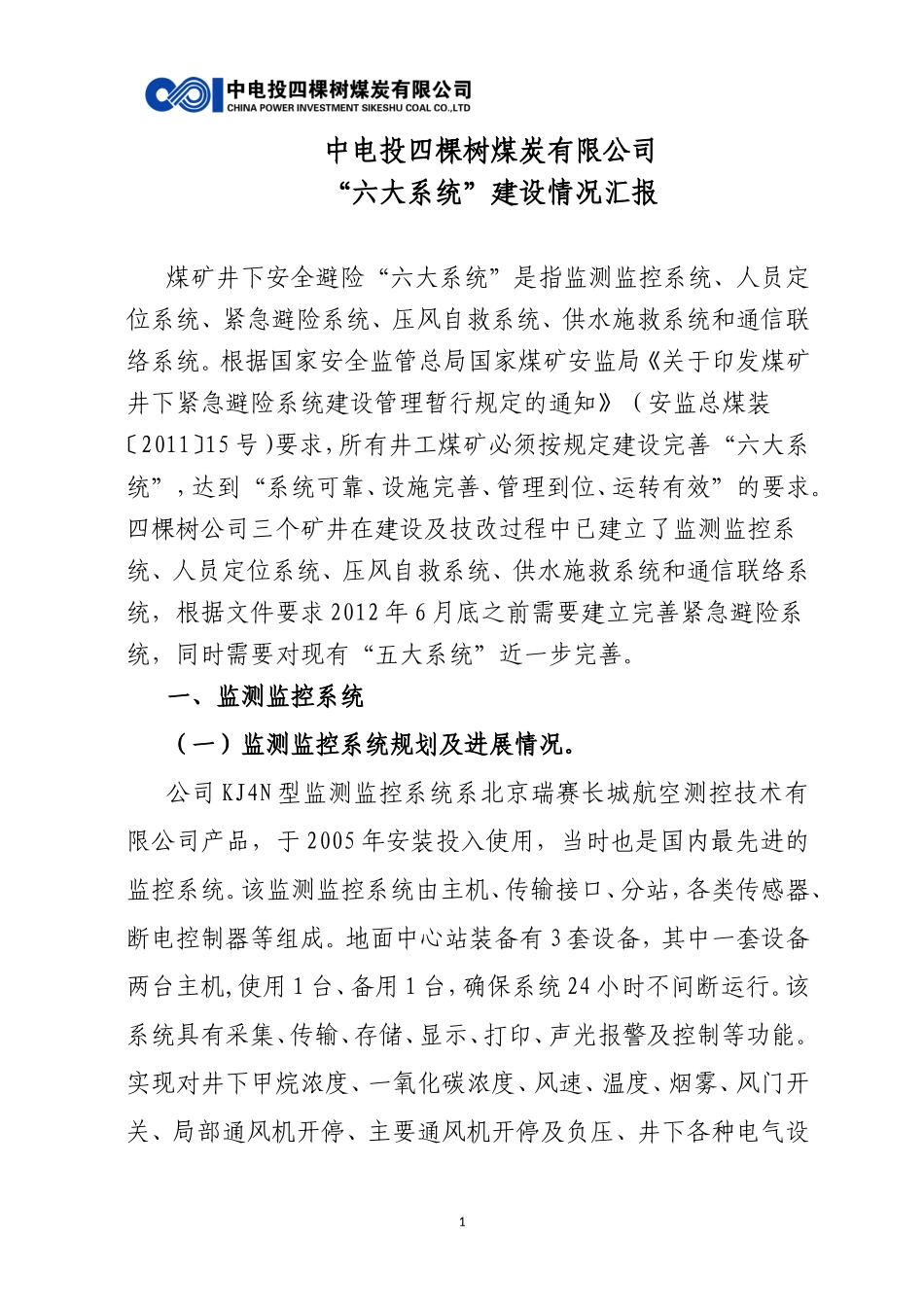

中电投四棵树煤炭有限公司“六大系统”建设情况汇报煤矿井下安全避险“六大系统”是指监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。根据国家安全监管总局国家煤矿安监局《关于印发煤矿井下紧急避险系统建设管理暂行规定的通知》（安监总煤装〔2011〕15号）要求，所有井工煤矿必须按规定建设完善“六大系统”，达到“系统可靠、设施完善、管理到位、运转有效”的要求。四棵树公司三个矿井在建设及技改过程中已建立了监测监控系统、人员定位系统、压风自救系统、供水施救系统和通信联络系统，根据文件要求2012年6月底之前需要建立完善紧急避险系统，同时需要对现有“五大系统”近一步完善。一、监测监控系统（一）监测监控系统规划及进展情况。公司KJ4N型监测监控系统系北京瑞赛长城航空测控技术有限公司产品，于2005年安装投入使用，当时也是国内最先进的监控系统。该监测监控系统由主机、传输接口、分站，各类传感器、断电控制器等组成。地面中心站装备有3套设备，其中一套设备两台主机,使用1台、备用1台，确保系统24小时不间断运行。该系统具有采集、传输、存储、显示、打印、声光报警及控制等功能。实现对井下甲烷浓度、一氧化碳浓度、风速、温度、烟雾、风门开关、局部通风机开停、主要通风机开停及负压、井下各种电气设1备开停状态的动态监控，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制等功能，在安全生产中起到很好的作用。八号井监控系统有7个分站和84个各种传感器，见附图1八号井监控系统图。七号平峒监控系统有7个分站和85个各种传感器，见附图2七号平峒监控系统图。二号斜井监控系统有10个分站和71个各种传感器，见附图3二号斜井监控系统图。（二）监测监控系统存在的问题该系统至今已运行近6年之久，从未升级，部分参数已不符合《煤矿安全规程》的要求，不能完全满足当前煤矿安全生产的需要。数据传输频率窄（200HZ—1000HZ）传输速率低，造成系统巡检周期长，瓦斯超限时，甲烷传感器不能及时断电，致使传感器断电响应时间不符合《煤矿安全规程》规定，并且该系统只能传输数据，不能传输视屏画面，存在局限性。该系统需要升级。（见现有监控图①）（三）监测监控系统建设完善改造方案及措施1、为确保安全生产，尽快使该系统符合《煤矿安全规程》规定和行业标准，计划将该系统升级为：KJ2000N煤矿安全生产监控及综合信息管理（监测监控井下工业视频，调度指挥）与现有系统兼容的光纤冗余环网CAN总线系统。该系统由厂家和中国矿大共同研发，系统具有以下特点：（1）主线采用光纤传输。传输距离远，兼容和扩展性好，方便以2后系统的拓展和维护，抗干扰性强，不受电磁干扰。（2）数据传输频率提高一倍（200HZ—2000HZ），系统巡检周期缩短为3秒，传感器超限断电响应缩短为3秒，完全达到《煤矿安全规程》和行业标准（AQ1029—2007）要求，为安全生产提供可靠保障。（3）系统实现双机热备，备份主机可在5分钟内投入工作，实现监测数据不间断上传，完整保存各矿井的监测技术参数，为真实分析提供可靠、准确的信息。（4）系统升级采用新型CAN总线系统，主干网为光纤自愈环网，系统在出现一处线路故障时，环网的另两端自动上传数据冗余倒换时间小于3秒，提高了系统的不间断性和可靠性。（5）软件升级后支持浏览结构，可在网上直接通过IE浏览器运行任意台网络终端，实现监控信息的远程实时共享。可实现后续与总部对接，也可以通过GPRS模式实现短信报警，与公司各主要领导对接。（6）升级后的系统采用高速工业以太网加现场总线的网络结构，实现井下工业视频监控系统，调度室监测监控和视频监控及人员定位调度指挥系统，为以后调度系统上传数据的兼容性创造有利的条件。（见升级后监控图②）此项工作计划2012年实施，预计费用252万元。公司调度室监测监控系统升级方案见下表（表1)表13序号设备名称规格型号单位数量单价(万元)合计(万元)备注局端主监控室局矿联网软件KJ2000N-up套133局端软件局联网服务器扬天A8000R台40.983.92局域网交换机D-link100M台10.080.0824口机柜图腾服务器专用机柜42U台10.80.8操作台10UPSC3KS-2H套11.11.1...
