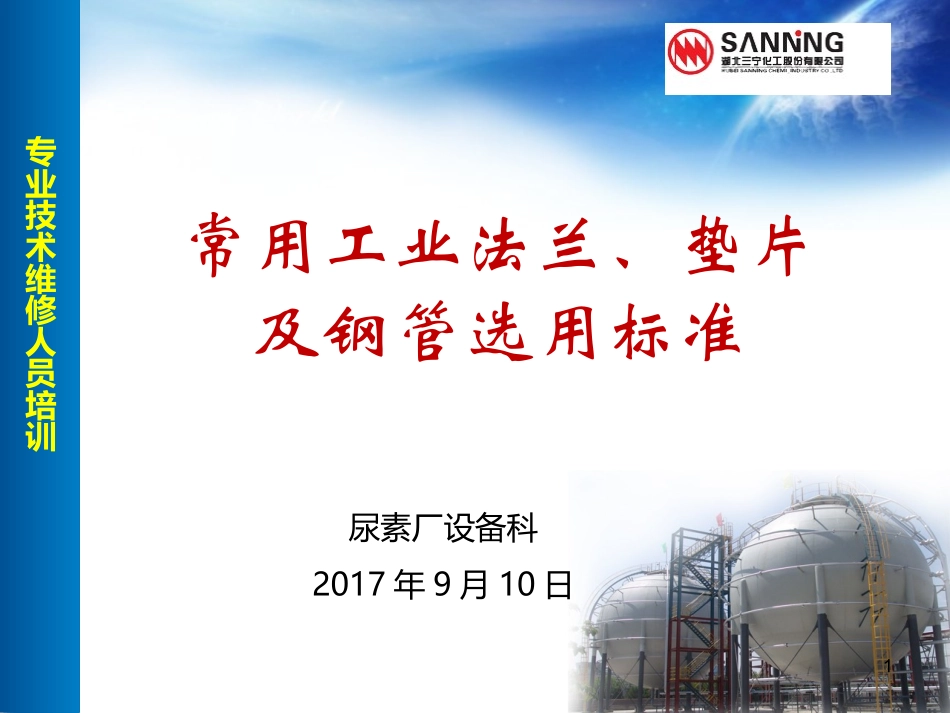

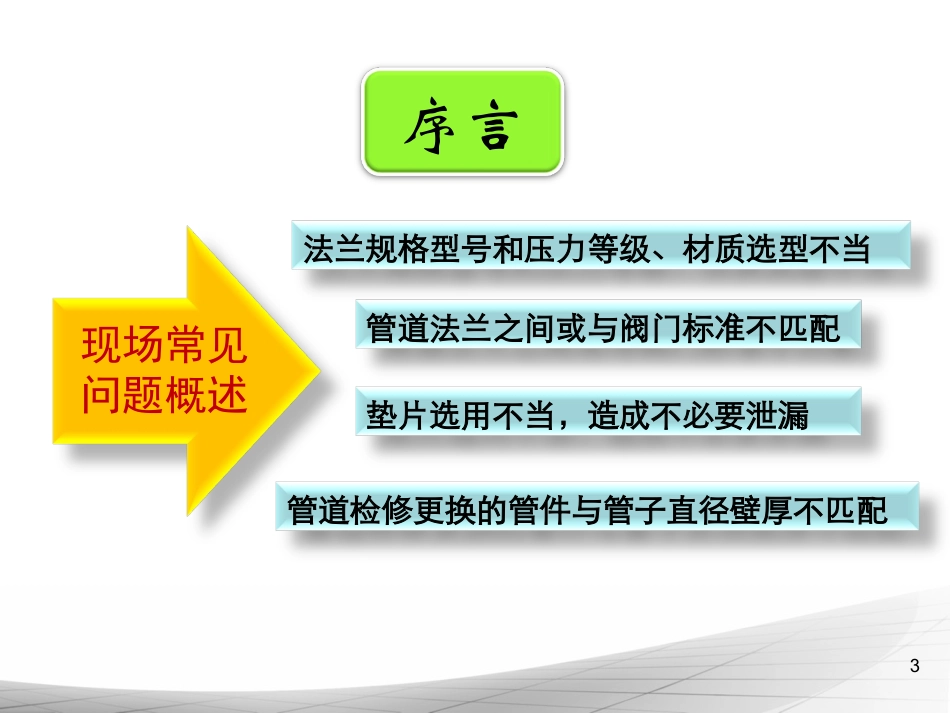

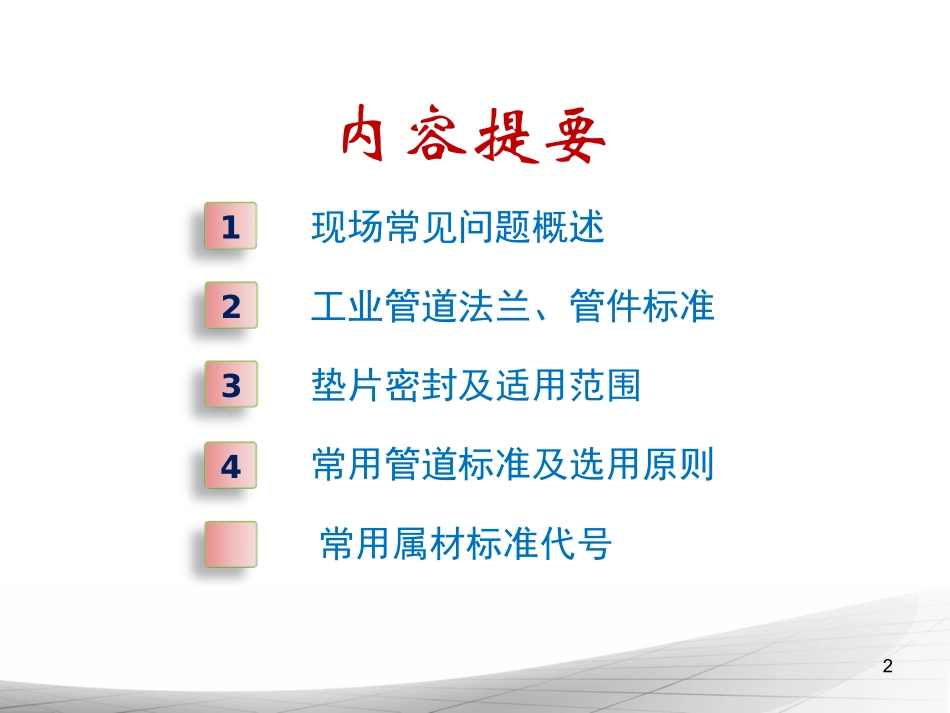

尿素厂设备科2017年9月10日专业技术维修人员培训常用工业法兰、垫片及钢管选用标准11现场常见问题概述内容提要234垫片密封及适用范围常用管道标准及选用原则常用属材标准代号工业管道法兰、管件标准2序言法兰规格型号和压力等级、材质选型不当现场常见问题概述管道法兰之间或与阀门标准不匹配垫片选用不当，造成不必要泄漏管道检修更换的管件与管子直径壁厚不匹配34管道连接法兰一侧为长颈对焊法兰，另一侧为平焊法兰，标准不一致，存在安全隐患和质量缺陷；案例一5案例二管道弯头与直管段壁厚和直径规格不匹配，焊缝搭接，造成质量缺陷和安全隐患。6案例三垫片选型不合适，造成密封失效，出现泄漏，给安全生产带来隐患。7案例四管道管件之间的不规范连接，应使用三通管件。8案例五管道法兰选型不当，应为长颈对焊法兰，避免造成内部冲蚀。9案例七平盖法兰与设备法兰标准不一致，已出现鼓包疲劳变形，存在安全隐患。存在问题根源管理意识不到位安装质量把关不严不熟悉相关标准及质量验收规范没有核对图纸与现场10工业管道法兰、管件标准一、法兰的型式、参数。二、法兰密封面三、法兰公称通径和钢管外经四、法兰的标记五、压力容器法兰第一部分11一、法兰结构型式、参数按法兰结构及其管子的连接方式分为：整体法兰对焊法兰松套法兰螺纹法兰平焊法兰法兰盖整体法兰系指泵、阀、机等机械设备与管道连接的进出口法兰，通常和这些管道设备制成一体，作为设备的一部分。螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。与焊接法兰相比，它具有安装、维修方便的特点，可在一些现场不允许焊接的场合使用。但在温度高于260℃和低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。12一、法兰结构型式、参数对焊法兰又称高颈法兰，它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大，或应力变化反复的场合；压力、温度大幅度波动的管道和高温、高压及零下低温的管道。13一、法兰结构型式、参数平焊法兰又称搭焊法兰。平焊法兰与管子的连接是将管子插入法兰内孔至适当位置，然后在搭焊，其优点在于焊接装配时较易对中，且价格便宜，因而得到了广泛的应用。按内压计算，平焊法兰的强度约为相应对焊法兰的三分之二，疲劳寿命约为对焊法兰的三分之一。所以，平焊法兰只适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中。14一、法兰结构型式、参数松套法兰的连接实际也是通过焊接实现的，只是这种法兰是松套在已与管子焊接在一起的附属元件上，然后通过连接螺栓将附属元件和垫片压紧以实现密封，法兰（即松套）本身则不接触介质。这种法兰连接的优点是法兰可以旋转，易于对中螺栓孔，使用在大口径管道上易于安装，也适用于管道需要频繁拆卸以供清洗和检查的地方。其法兰附属元件材料与管子材料一致，而法兰材料可与管子材料不同，因此比较适合于输送腐蚀性介质的管道。15一、法兰结构型式、参数16二、法兰密封面17二、法兰密封面法兰密封面型式和代号（GB/T9112-2000）密封面型式代号平面FF突面RF凹凸面凸面MFM凹面F榫槽面榫面TGT槽面G环连接面RJ18三、法兰公称通径和钢管外径1、法兰公称通径在管道系统中，管道元件公称通径是一个重要的基本参数。公称通径是仅与制造尺寸有关且引用方便的一个园整数值，不适用于计算，它是管道系统中除了用外径和螺纹尺寸代号标记的元件以外的所有其他元件通用的一种规格标记。法兰公称通径与管道公称通径含义相同，它并不是某一个实际结构尺寸，也不等于法兰内径，而仅仅是与制造尺寸有关联的经过园整后的一个名义尺寸，其标记方法是在字母“DN”后跟一个以mm为单位的数字。192、钢管外径：我国目前生产和使用的钢管，从外径来分有两个系列：标准中标注为“系列Ⅰ”和“系列Ⅱ”，或称“A系列”及“B系列”。系列Ⅰ或A系列的钢管为“英制管”，俗称“大外径管”；系列Ⅱ或B系列的...
