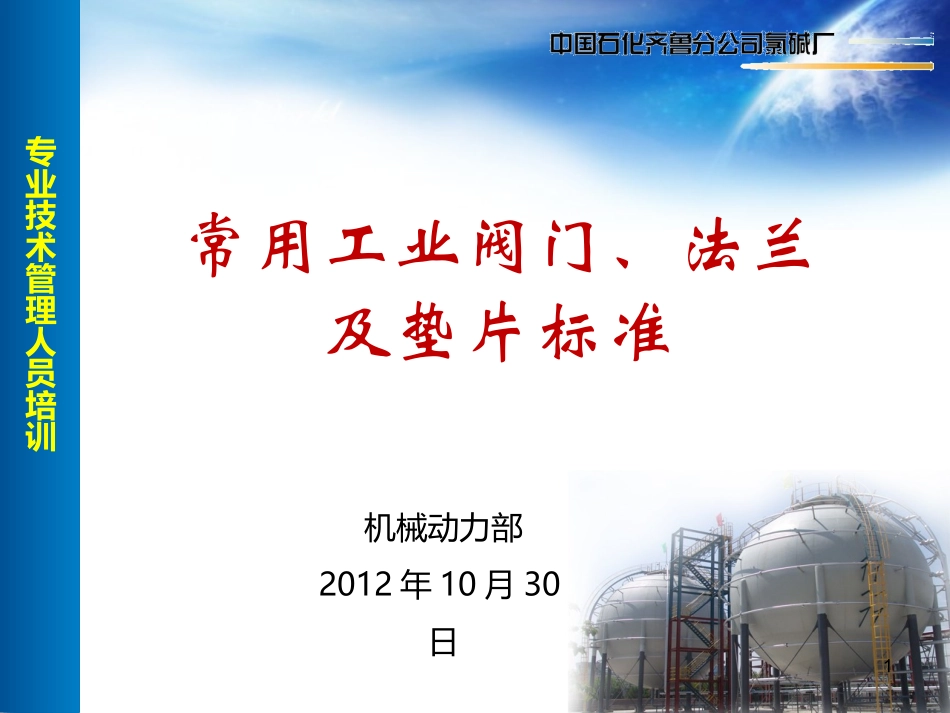

机械动力部2012年10月30日专业技术管理人员培训常用工业阀门、法兰及垫片标准11现场常见问题概述内容提要234工业管道法兰、管件标准垫片密封及适用范围常用金属材料标准代号5工业阀门类型及主要系列标准2序言阀门规格型号和压力等级、材质选型不当现场常见问题概述管道法兰之间或与阀门标准不匹配垫片选用不当，造成不必要泄漏管道检修更换的管件与管子直径壁厚不匹配34管道连接法兰一侧为长颈对焊法兰，另一侧为平焊法兰，标准不一致，存在安全隐患和质量缺陷；案例一5案例二管道弯头与直管段壁厚和直径规格不匹配，焊缝搭接，造成质量缺陷和安全隐患。6案例三垫片选型不合适，造成密封失效，出现泄漏，给安全生产带来隐患。7案例四管道管件之间的不规范连接，应使用三通管件。8案例五管道法兰选型不当，应为长颈对焊法兰，避免造成内部冲蚀。9案例六管道直管与大小头连接管径不一致，焊缝搭接，存在安全隐患和质量缺陷；10案例七平盖法兰与设备法兰标准不一致，已出现疲劳变形，存在安全隐患。存在问题根源管理意识不到位检修质量把关不严不熟悉相关标准及质量验收规范没有核对图纸与现场11工业阀门类型及系列标准一、阀门的功能二、阀门的分类三、阀门的基本参数四、阀门的编号五、常见阀门结构及应用六、阀门的选用第一部分12一、阀门的功能阀门是流体管路的控制装置，在石油化工生产过程中发挥着重要作用。接通和截断介质；防止介质倒流；调节介质压力、流量；分离、混合或分配介质；防止介质压力超过规定数值，保证管道或设备安全运行。13二、阀门的分类按用途和作用分类：截断类：主要用于截断或接通介质流。如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀止回类：用于阻止介质倒流。包括各种结构的止回阀。调节类：调节介质的压力和流量如减压阀、调压阀、节流阀安全类：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全。分配类：改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等特殊用途：如疏水阀、放空阀、排污阀等14•按压力分类：真空阀—工作压力低于标准大气压的阀门低压阀—公称压力PN小于1.6MPa的阀门中压阀—公称压力PN2.5~6.4MPa的阀门高压阀—公称压力PN10.0~80.0MPa的阀门超高压阀—公称压力PN大于100MPa的阀门二、阀门的分类15•按介质工作温度分类：高温阀—t大于450℃的阀门。中温阀—120℃小于t小于450℃的阀门。常温阀—-40℃小于t小于120℃的阀门。低温阀—-100℃小于t小于-40℃的阀门。超低温阀—t小于-100℃的阀门。二、阀门的分类16•按阀体材料分类：非金属阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门金属材料阀门：如铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门及铜合金阀门等。二、阀门的分类17•按公称通径分类根据阀门的公称通径可分：小口径阀门：公称通径DN<40mm的阀门中口径阀门：公称通径DN50~300mm的阀门大口径阀门：公称通径DN350~1200mm的阀门特大口径阀门：公称通径DN≥1400mm的阀门二、阀门的分类18•按与管道连接方式分可分为：法兰连接阀门：阀体法兰与管道采用法兰连接螺纹连接阀门：阀体螺纹与管道采用螺纹连接焊接连接阀门：阀体焊口与管道采用焊接连接夹箍连接阀门：阀体上夹口与管道采用夹箍连接卡套连接阀门：采用卡套与管道连接的阀门。二、阀门的分类19通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。一般分：闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。二、阀门的分类20三、阀门的基本参数公称通径用作参考的经过圆整的表示口径大小的参数，用“DN*”表示，如：DN100是4寸阀门，DN200为8寸阀门公称压力经过圆整过的表示与压力有关的数字标示代号，如:PN6.3MPa或Class400。磅级与公称压力的对称关系磅级Class15030040060080090015002500公称压力PN(MPa)1.6、2.02.5、4.05.06.310——15254221适用介质(1)气体介质(2)液体介质(3)含固体介质(4)腐蚀介质和剧毒介质试验压力(1)强度试验压力(2)密封试...
