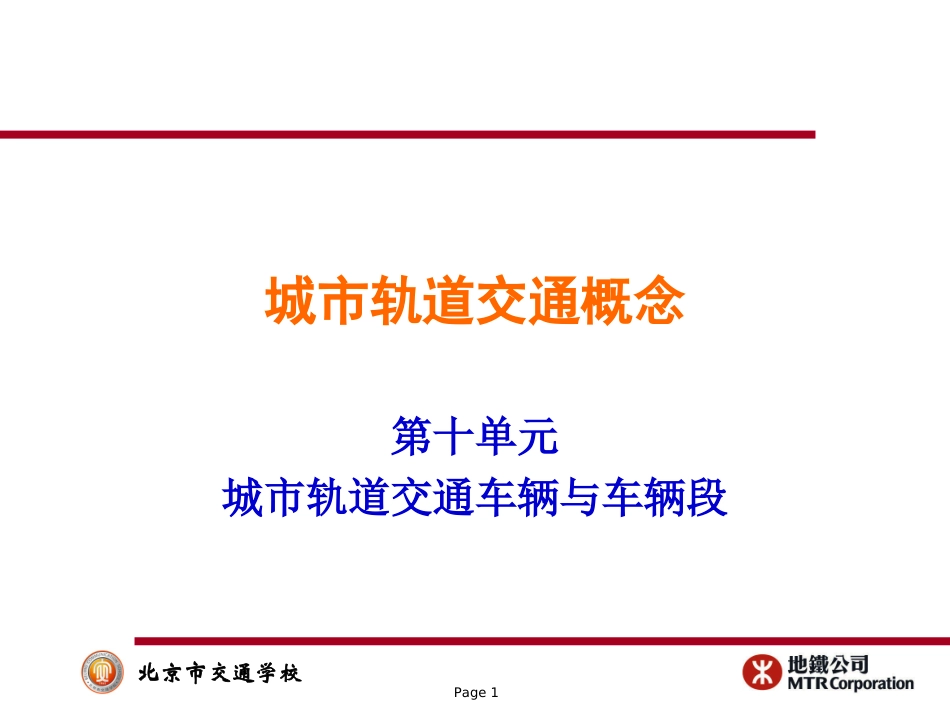

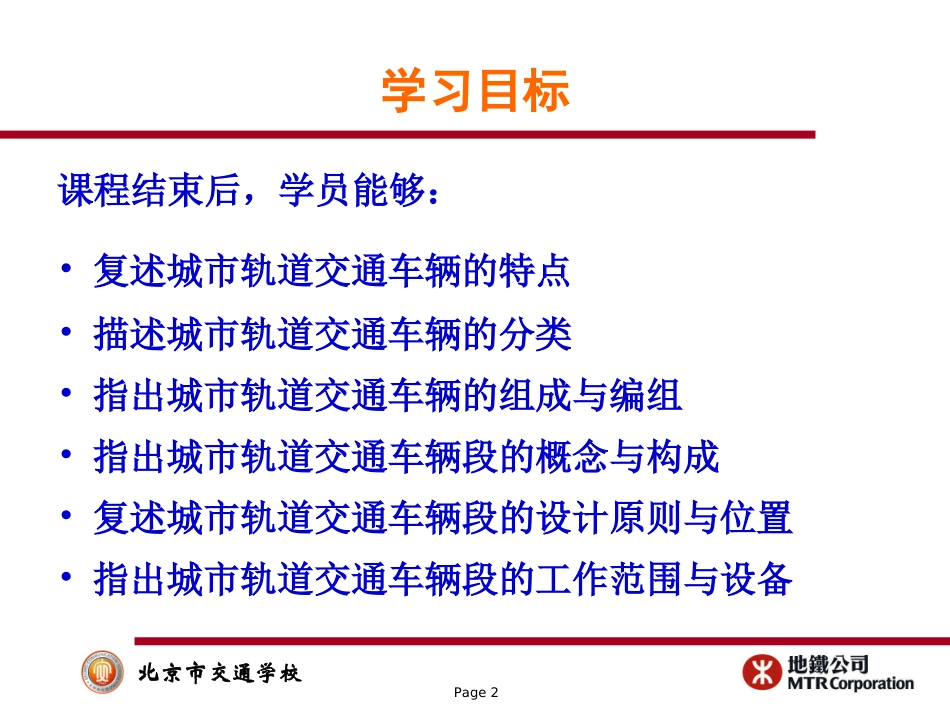

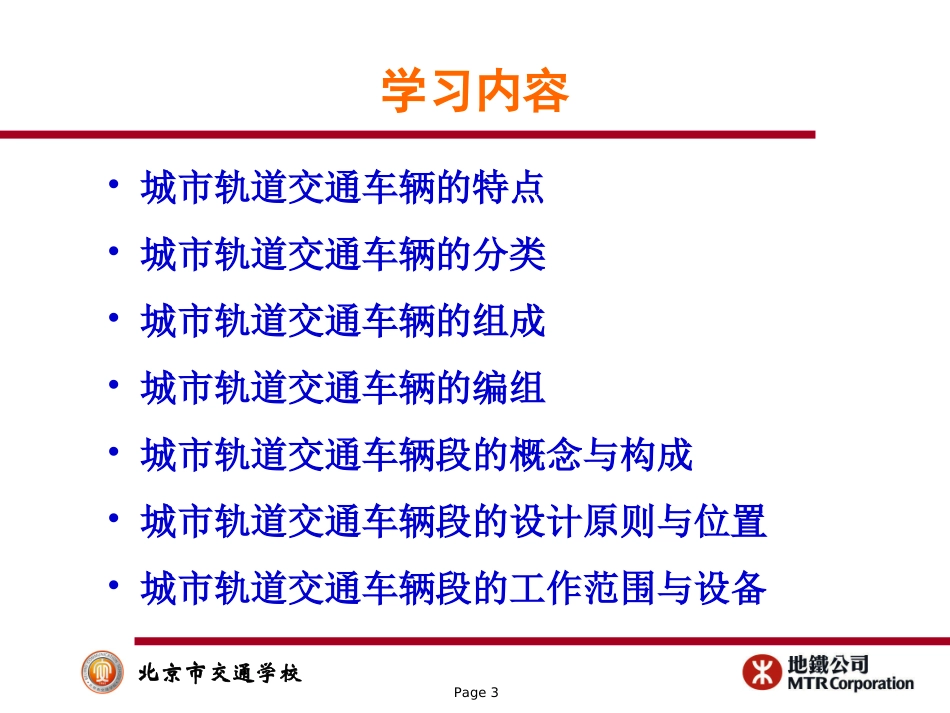

Page1北京市交通学校城市轨道交通概念第十单元城市轨道交通车辆与车辆段Page2北京市交通学校学习目标课程结束后，学员能够：•复述城市轨道交通车辆的特点•描述城市轨道交通车辆的分类•指出城市轨道交通车辆的组成与编组•指出城市轨道交通车辆段的概念与构成•复述城市轨道交通车辆段的设计原则与位置•指出城市轨道交通车辆段的工作范围与设备Page3北京市交通学校学习内容•城市轨道交通车辆的特点•城市轨道交通车辆的分类•城市轨道交通车辆的组成•城市轨道交通车辆的编组•城市轨道交通车辆段的概念与构成•城市轨道交通车辆段的设计原则与位置•城市轨道交通车辆段的工作范围与设备Page4北京市交通学校城市轨道交通车辆的特点•城市轨道交通车辆的特点：是城市轨道交通系统的重要组成部分有较强的载客能力良好的动力性能，速度快制动效果佳最优的安全可靠性，故障率低Page5北京市交通学校城市轨道交通车辆的特点舒适的乘车环境条件合适的牵引特征不同线路选择不同的牵引方式如动力集中牵引、动力分散牵引节约能源Page6北京市交通学校城市轨道交通车辆的分类城市轨道交通车辆的分类：按车辆规格分：重型车辆轴重较大、载客较多、车体较大轻型车辆相对各项值较小Page7北京市交通学校城市轨道交通车辆的分类重型车辆Page8北京市交通学校城市轨道交通车辆的分类轻型车辆Page9北京市交通学校城市轨道交通车辆的分类按牵引动力配置分：动车分带受电弓的动车（B型车）不带受电弓的动车（C型车）拖车分带司机室的拖车（A型车）不带司机室的拖车动车组动车与拖车的有机组合Page10北京市交通学校城市轨道交通车辆的分类按车辆制作材料分：钢骨车辆车体受力部分采用钢材料制作新材料车辆采用铝合金、钛合金等合金材料制作Page11北京市交通学校城市轨道交通车辆的分类钢骨车辆Page12北京市交通学校城市轨道交通车辆的分类新材料车辆Page13北京市交通学校城市轨道交通车辆的分类按支承导向制式分：钢轮车辆车轮由钢材料制作胶轮车辆车轮为橡胶材料制作Page14北京市交通学校城市轨道交通车辆的分类钢轮车辆Page15北京市交通学校城市轨道交通车辆的分类胶轮车辆Page16北京市交通学校城市轨道交通车辆的分类轻轨车辆可分为：单节车辆四轴动车铰接车辆单铰六轴车和双铰八轴车低地板车辆Page17北京市交通学校城市轨道交通车辆的分类单节车辆Page18北京市交通学校城市轨道交通车辆的分类单铰六轴车Page19北京市交通学校城市轨道交通车辆的分类双铰八轴车Page20北京市交通学校城市轨道交通车辆的分类低地板车辆Page21北京市交通学校城市轨道交通车辆的组成•城市轨道交通车辆的组成：车体及附属设备走行部车钩缓冲装置动力牵引装置制动装置其他装备Page22北京市交通学校城市轨道交通车辆的组成车体及附属设备：车底架侧墙、端墙、车顶车体内部装置车门立柱、车门、车窗组成有驾驶室的车辆还有各种电气控制设备Page23北京市交通学校城市轨道交通车辆的组成端墙侧墙车顶车体内部装置车门窗Page24北京市交通学校城市轨道交通车辆的组成走行部：轮对轴箱油润装置弹簧减震装置转向架构架基础制动装置传动装置Page25北京市交通学校城市轨道交通车辆的组成轮对转向架构架轴箱油润装置基础制动装置弹簧减震装置Page26北京市交通学校城市轨道交通车辆的组成车钩缓冲装置：车钩缓冲器电气连接器Page27北京市交通学校城市轨道交通车辆的组成Page28北京市交通学校城市轨道交通车辆的组成动力牵引装置：接触网导线架空线或第三轨受流器受电弓或受流板Page29北京市交通学校城市轨道交通车辆的组成电路主电路——提供牵引电流控制电路——通过控制电器连接控制主、辅电路辅助电路——提供辅助设备用电：如照明、空调、空气压缩机Page30北京市交通学校城市轨道交通车辆的组成第三轨受电弓架空线Page31北京市交通学校城市轨道交通车辆的组成制动装置：制动方式主要分：直接制动又称摩擦制动、机械制动方式含手制动和电空制动用闸瓦、制动盘、...
