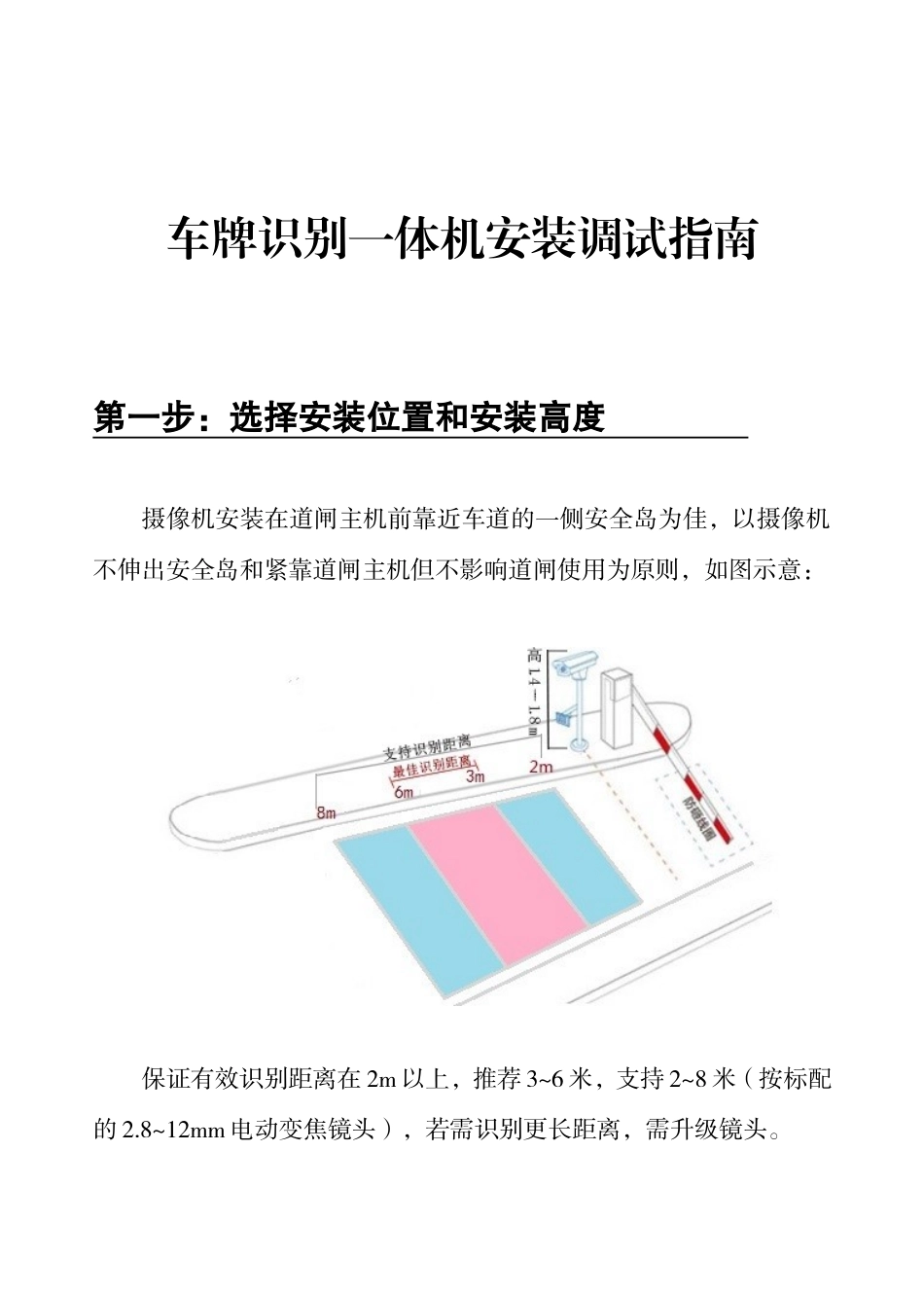

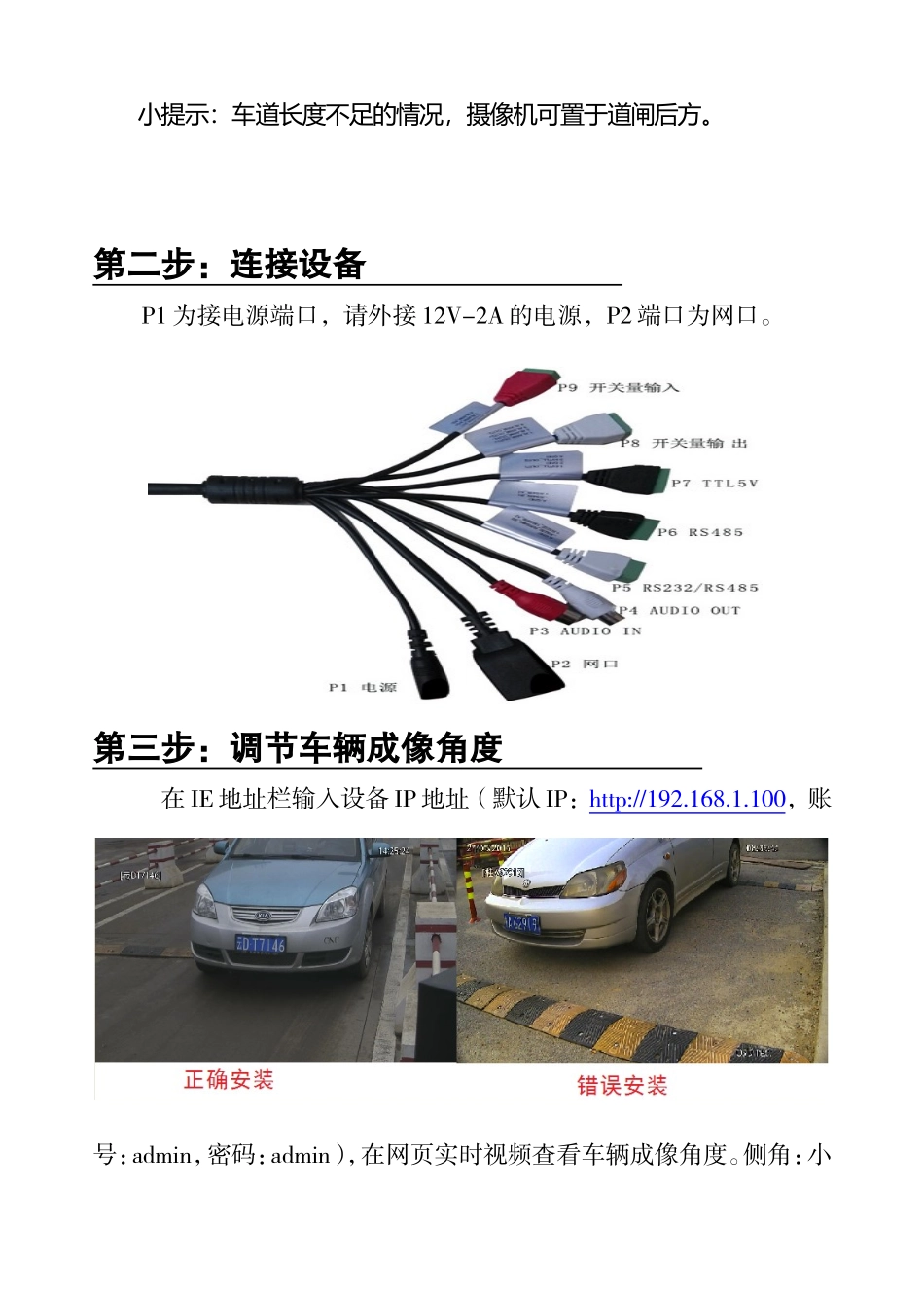

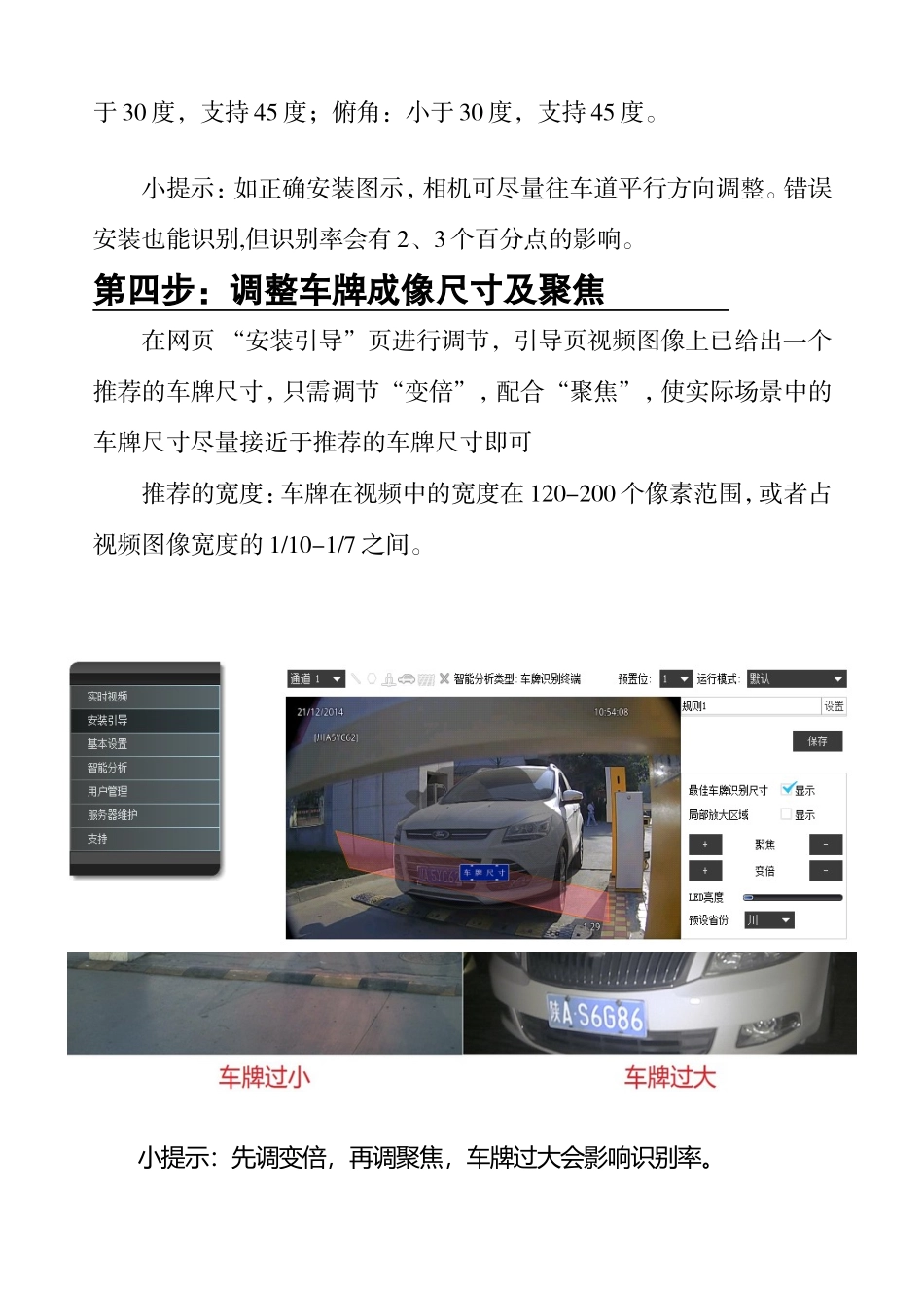

车牌识别一体机安装调试指南第一步：选择安装位置和安装高度摄像机安装在道闸主机前靠近车道的一侧安全岛为佳，以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则，如图示意：保证有效识别距离在2m以上，推荐3~6米，支持2~8米（按标配的2.8~12mm电动变焦镜头），若需识别更长距离，需升级镜头。小提示：车道长度不足的情况，摄像机可置于道闸后方。第二步：连接设备P1为接电源端口，请外接12V-2A的电源，P2端口为网口。第三步：调节车辆成像角度在IE地址栏输入设备IP地址（默认IP：http://192.168.1.100，账号：admin，密码：admin），在网页实时视频查看车辆成像角度。侧角：小于30度，支持45度；俯角：小于30度，支持45度。小提示：如正确安装图示，相机可尽量往车道平行方向调整。错误安装也能识别,但识别率会有2、3个百分点的影响。第四步：调整车牌成像尺寸及聚焦在网页“安装引导”页进行调节，引导页视频图像上已给出一个推荐的车牌尺寸，只需调节“变倍”，配合“聚焦”，使实际场景中的车牌尺寸尽量接近于推荐的车牌尺寸即可推荐的宽度：车牌在视频中的宽度在120-200个像素范围，或者占视频图像宽度的1/10-1/7之间。小提示：先调变倍，再调聚焦，车牌过大会影响识别率。第五步：配置识别区域和虚拟线圈视频流识别：识别的帧数越多，识别率越高。识别区域：在“安装引导”界面，可自定义识别区域，通过配置识别区域可屏蔽掉不必要的干扰。虚拟线圈的位置配置：虚拟线圈控制了识别结果的触发时机，可自定义线圈位置，线圈需绘制在识别区域内部。小提示：最佳识别区域在视频图像的下半部分，车牌尺寸合适，且车辆由上至下驶入识别了较长距离（虚拟线圈多绘制于此）第六步：安装外置补光灯通过安装外置补光灯，可在夜间得到更好的成像质量和提高识别率。外置补光灯使用停车场专用白光LED补光灯，带光敏电阻自动开关功能，防水等级IP65。错误提示：外置补光灯与一体机安装距离过近，两者的距离小于30cm，补光灯的光线会直接被车牌表面的反光涂层反射到镜头，导致车牌在视频图像中引起过曝，显得发白，影响最终的识别结果第七步：调整内置补光灯亮度在“安装引导”界面，可调节内置LED亮度等级。错误亮度等级，内置补光灯过亮，照成过曝情况，此时应该降低补光灯的亮度，如下图：小提示：内置亮度设为2-3级就行，对于识别距离超过6米的停车场，可提高亮度等级，不是车牌越亮越容易识别第八步：接通其它接口线路，满足典型应用需求整体结构：车牌识别一体机尾线接口说明v-1.1序号描述功能标识详细接线说明P1黑色DC电源插口19-24V+29-24V-P2黑色RJ45网口10/100MbpsP3红色RCAAUDIOIN1MIC2GNDP4白色RCAAUDIOOUT1OUT2GNDP5白色3P-381RS232/RS485+A2与SDK协作，实现双向透明通道-B2AGNDP6黑色3P-381RS485+A1连接上位机，输出识-B1车牌识别一体机尾线接口说明v-1.1序号描述功能标识详细接线说明别结果，协议参照“识别结AGNDP7黑色4P-381TTL5V1OUT1预留2GND3OUT2预留4GNDP8白色4P-381开关量输出1OUT1+用于道闸抬杆。可配置为SDK控制抬杆、或配置为脱机使用时自动抬杆2OUT1-3OUT2+由SDK控车牌识别一体机尾线接口说明v-1.1序号描述功能标识详细接线说明制，可用于道闸落杆4OUT2-P9红色4P-381开关量输入1IN1+接地感线圈，用于一体机的外部信号触发方式的识别2IN1-3IN2+预留4IN2-正确安装案例错误安装案例典型应用场景：1．白名单直接抬杆放行白名单数据导入设备，开关量输出1接道闸，车牌识别触发后，在设备上白名单验证通过后直接抬杆放行请做如下配置：基本设置->输入输出->输出配置2．实际地感触发车牌识别开关量输入1接地感线圈请做如下配置：基本设置->输入输出->车牌识别触发方式3．RS485接口外接其它设备输出车牌识别信息车牌识别触发后，在设备上白名单验证通过后，通过RS485-1进行输出请做如下配置：基本设置->输入输出->输出配置4．外接闪光灯，使用爆闪功能请做如下配置：开关量输入2接地感线圈，地感线圈都支持开关量信号，通过地感线圈控制闪光灯，将闪关灯连接在尾线或接线板的开关量输出接口，并且同时配置车牌输出方式为外部输入2触发此时需要调节触发延迟时间，...
