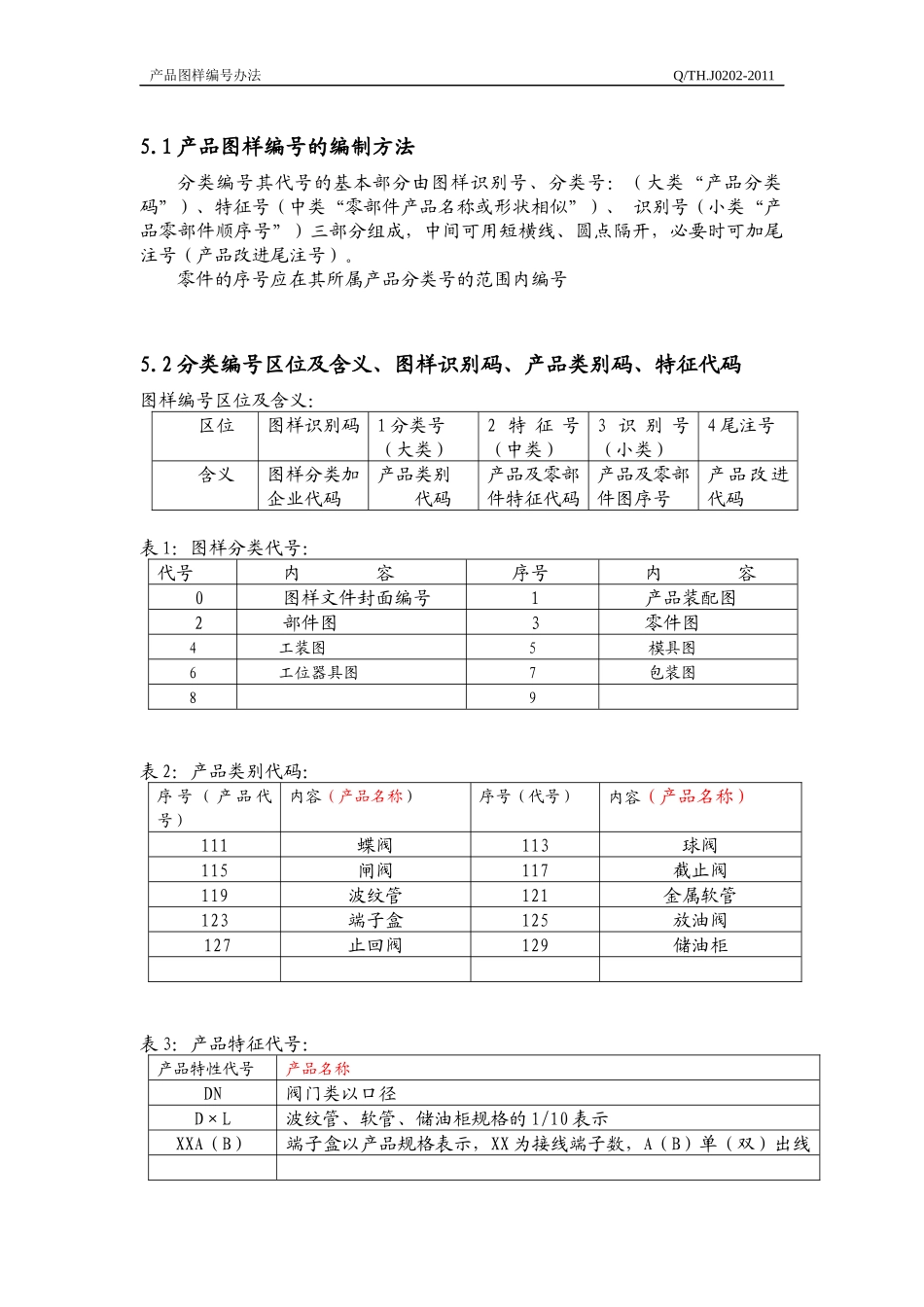

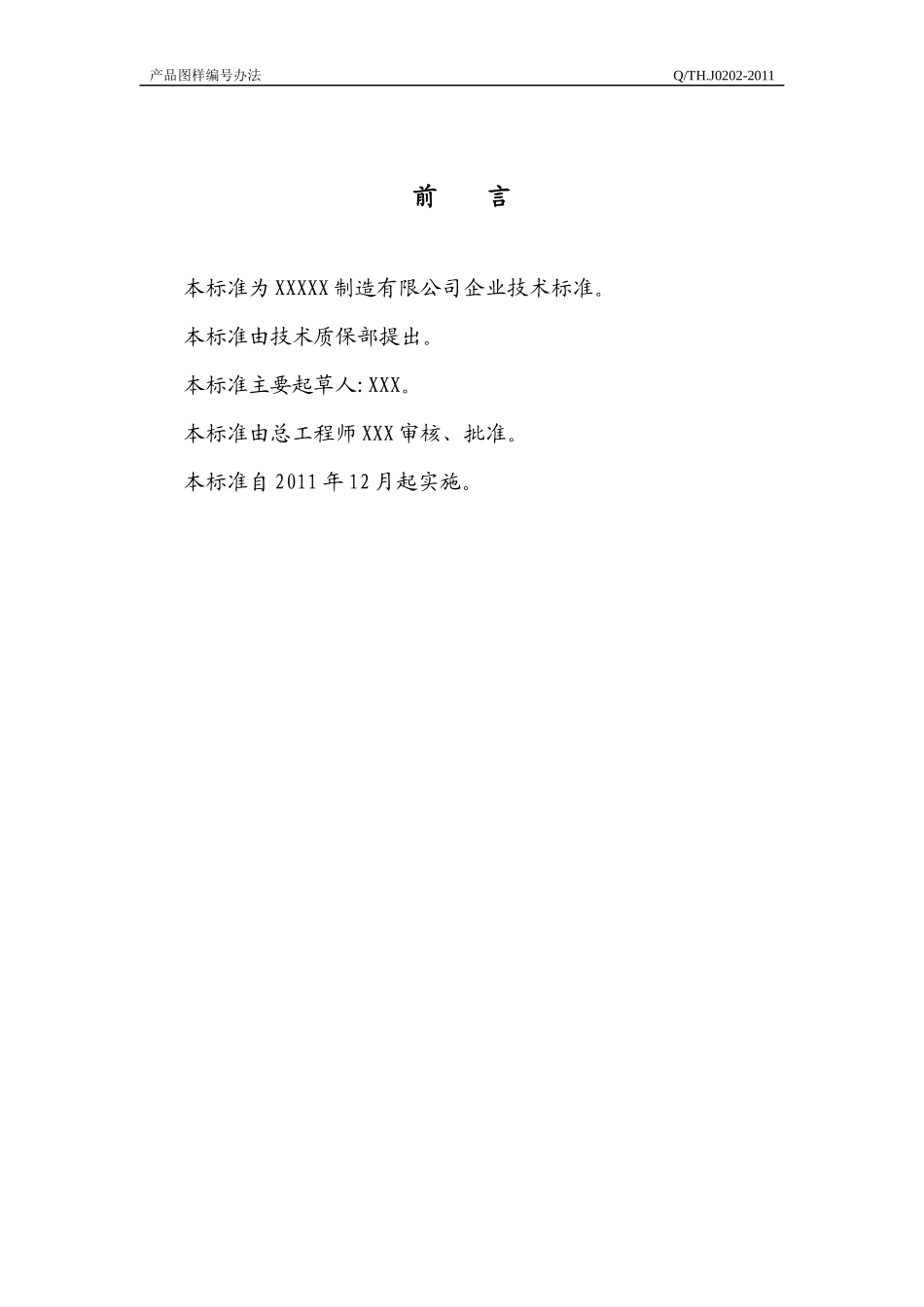

产品图样编号办法Q/TH.J0202-2011前言本标准为XXXXX制造有限公司企业技术标准。本标准由技术质保部提出。本标准主要起草人:XXX。本标准由总工程师XXX审核、批准。本标准自2011年12月起实施。产品图样编号办法Q/TH.J0202-20111.目的与范围为规范产品图样编号的编制方法，统一编号形式，使图样编号具有隶属性，便于查询、使用，特制订本规定。本规定适用于公司所有产品图样编号的编制。2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效：（1）JB/T5054.1-2000《产品图样及设计文件总则》（2）JB/T5054.4-2000《产品图样及设计文件编号原则》（3）JB/T5054.8-2001《产品图样及设计文件通用件管理办法》（4）JB/T5054.9-2001《产品图样及设计文件借用件管理办法》3.名词术语（1）借用件：借用件是在采用本企业已有产品隶属编号的图样中，使用已有产品的组成部分。。（2）通用件：在不同类型或同类型不同规格的产品中具有互换性的零部件。（3）外购件：外购件是本企业产品及其组成部分中，采购其它企业的产品。（4）外协件：是本企业产品图样委托其他企业加工制作的零部件或整机。4.基本要求3.1每种产品、部件、零件的图样应遵循“一件一号”的原则，均应有独立的编号；3.2采用表格图时，表中每种规格产品、部件、零件都应标出独立的图号。3.3同一产品、部件及零件的图样用数张图纸绘出时，各张图样号应相同。3.4同一CAD文件使用两种以上的存储介质时，每种存储介质中的CAD文件都应标注同一图号3.5本公司出图的外购件、外协件，其图号由本厂给出；外购、外协件由外购、外协单位设计出图要由公司技术质保部给予验证确认，并给出公司内部图号。3.6对图样设计引用的国家标准件，仍按相应国家标准给出名称、及编号，引用标准要收集入档备查。3.7产品开发中如出现零、部件相互借用时，图样的编号应按最先开发的产品图样编号为准，借用关系应借用最先开发的产品，不准间接借用。3.8产品中通用性高，使用范围较广的零部件应尽快转换为通用件。技术部门应编制通用件目录和通用件图册，供相关部门查阅使用。5.编号方法本公司采用分类编号的方法（按产品、部件、零件的名称、功能、形状相似性归类编号）产品图样编号办法Q/TH.J0202-20115.1产品图样编号的编制方法分类编号其代号的基本部分由图样识别号、分类号：（大类“产品分类码”）、特征号（中类“零部件产品名称或形状相似”）、识别号（小类“产品零部件顺序号”）三部分组成，中间可用短横线、圆点隔开，必要时可加尾注号（产品改进尾注号）。零件的序号应在其所属产品分类号的范围内编号5.2分类编号区位及含义、图样识别码、产品类别码、特征代码图样编号区位及含义：区位图样识别码1分类号（大类）2特征号（中类）3识别号（小类）4尾注号含义图样分类加企业代码产品类别代码产品及零部件特征代码产品及零部件图序号产品改进代码表1：图样分类代号：代号内容序号内容0图样文件封面编号1产品装配图2部件图3零件图4工装图5模具图6工位器具图7包装图89表2：产品类别代码：序号（产品代号）内容（产品名称）序号（代号）内容（产品名称）111蝶阀113球阀115闸阀117截止阀119波纹管121金属软管123端子盒125放油阀127止回阀129储油柜表3：产品特征代号：产品特性代号产品名称DN阀门类以口径D×L波纹管、软管、储油柜规格的1/10表示XXA（B）端子盒以产品规格表示，XX为接线端子数，A（B）单（双）出线产品图样编号办法Q/TH.J0202-2011表4：零部件特征代号：序号（产品代号）内容（产品名称）序号（代号）内容（零件名称）110阀体112阀杆114阀板116阀盖118压板120螺栓122（密封圈）124压套126128130132此表不够可另附。产品代号用单数表示，从111-199，依次顺延；零部件代号用双数表示，从110-198开始，依次顺延。序号部分从001开始，依次顺延。所有以原编号方式绘制的图纸规定为B版，按照此编号规定绘制的图纸规定为C版。（1）装配图示例：1TH.111.50-001装配图序号（特征）规格DN50蝶阀装配图代号（2）装配图示例：1TH.125.80×120-001装配图序号规格500×1200储油柜装配图代号（1）零...
