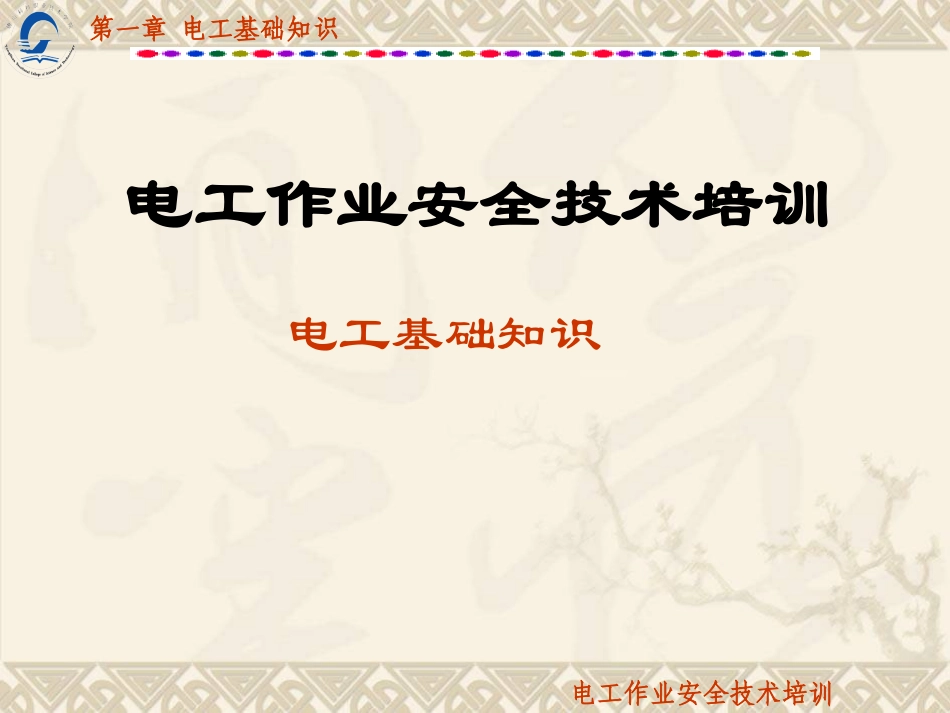

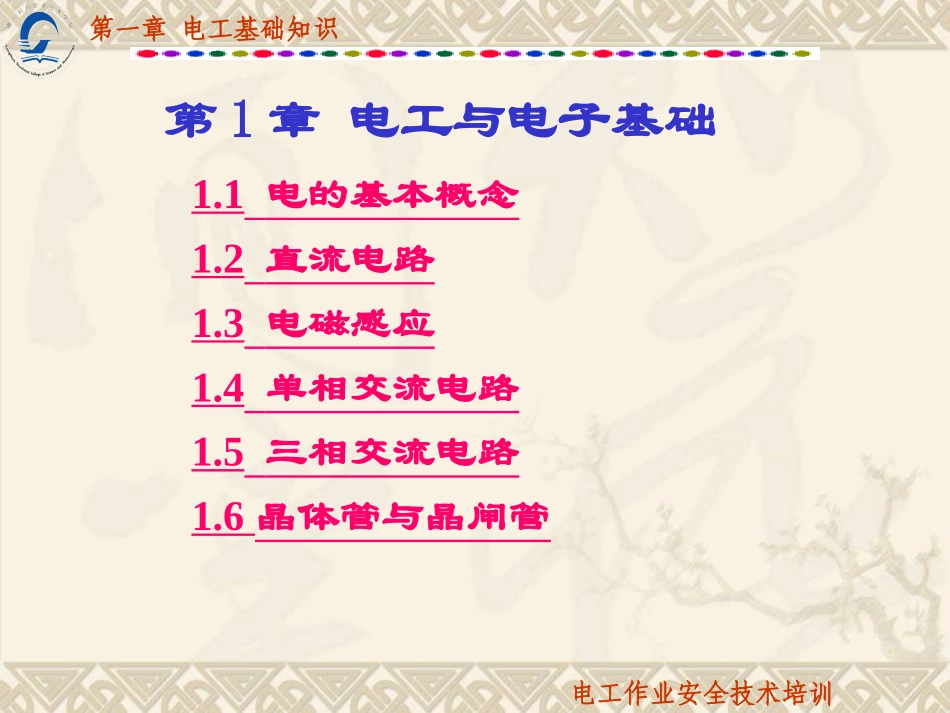

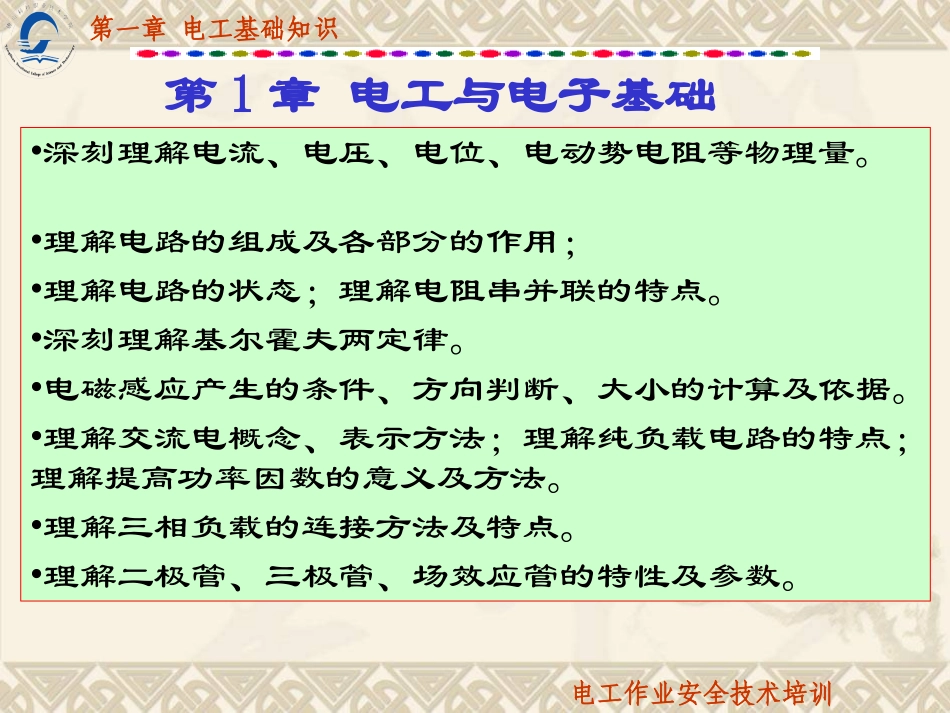

第一章电工基础知识电工作业安全技术培训电工基础知识电工作业安全技术培训第一章电工基础知识电工作业安全技术培训•深刻理解电流、电压、电位、电动势电阻等物理量。•理解电路的组成及各部分的作用；•理解电路的状态；理解电阻串并联的特点。•深刻理解基尔霍夫两定律。•电磁感应产生的条件、方向判断、大小的计算及依据。•理解交流电概念、表示方法；理解纯负载电路的特点；理解提高功率因数的意义及方法。•理解三相负载的连接方法及特点。•理解二极管、三极管、场效应管的特性及参数。第1章电工与电子基础第一章电工基础知识电工作业安全技术培训第1章电工与电子基础1.1电的基本概念1.2直流电路1.3电磁感应1.4单相交流电路1.5三相交流电路1.6晶体管与晶闸管第一章电工基础知识电工作业安全技术培训1.1电的基本概念一、物质结构物质分子原子原子核核外电子质子中子+1氢原子+13铝原子当物体由于某种原因使得核外电子数目增多或减少时，物体内部的正负电荷数量不再相等，显示出带电性来——物体带电。第一章电工基础知识电工作业安全技术培训1.1电路及其基本物理量二、电流1.定义：电荷有规则的定向移动。2.大小：用电流强度来衡量。即：单位时间内通过导体横截面的电量。TQI电流的单位：A（安培）、kA（千安）、mA(毫安）、μA（微安）AμAA,mAA,kA-6331011011013.电流方向：正电荷运动的方向或负电荷运动的反方向((客观存在）客观存在）4.电流种类：交流和直流第一章电工基础知识电工作业安全技术培训1.1电路及其基本物理量三、电压1.定义：（又称电位差）衡量电场力做功本领大小的物理量。QWUABAB电场力把单位正电荷从一点移到另一点所做的功。单位：V（伏特）、kV（千伏）、mV(毫伏）VμVV,mVV,kV-6331011011012方向：实际方向：高电位低电位第一章电工基础知识电工作业安全技术培训1.1电路及其基本物理量四、电位1.定义：:电场力把单位正电荷从一点移到参考点所做的功。单位：V（伏特）、kV（千伏）、mV(毫伏）方向：无(1)电位值是相对的，参考点选取的不同，电路中各点的电位也将随之改变；(2)(2)电路中两点间的电压值是固定的，不会因参考点的电路中两点间的电压值是固定的，不会因参考点的不同而变，不同而变，即与零电位参考点的选取无关。即与零电位参考点的选取无关。2.电位与电压的异同：第一章电工基础知识电工作业安全技术培训1.1电路及其基本物理量五、电动势1.定义：电源力把单位正电荷从“-”极板经电源内部移到“+”极板所做的功。2.大小：QWE单位：伏特（同电压）3.方向：实际方向（低电位高电位）参考方向（任选）第一章电工基础知识电工作业安全技术培训1.1电路及其基本物理量六、电阻RY型金属氧化膜电阻器广泛应用于彩色电视机，计算机显示器、新电源和其他家用电器等高温条件下要求稳定性高的电路中特点：小型、优质、阻燃、低噪音、质量一致、长期稳定RX27/RY27瓷壳型水泥固定电阻器特点：高可靠性、耐高温、耐电脉冲击、抗浪涌能力强、阻燃性好。RX21涂覆型线绕固定电阻器特点：高可靠性、功率范围大、耐潮湿、绝缘性好、抗浪涌能力强、阻燃性好。第一章电工基础知识电工作业安全技术培训1.1电路及其基本物理量六、电阻1.定义：导体对电流的阻碍作用。2.大小：SLR——电阻定律。单位：欧姆(Ω)，千欧(KΩ)，兆欧(MΩ)，KM,k33101101第一章电工基础知识电工作业安全技术培训1.电路：由电气器件或设备，按一定方式连接起来，完成能量的传输、转换或信息的处理、传递。1.2直流电路一、电路2.组成：电源、负载和中间环节。220V开关S镇流器L启辉器Q日光灯管R日光灯实际电路电容器C外电路内电路第一章电工基础知识电工作业安全技术培训1.2直流电路一、电路Q0Q1Q2Q3C11DFF0CPCPC11DFF1C11DFF2C11DFF3Di0000000010111000000001111000000010110000011011000001010000010000001000003.电路的主要功能(1)进行能量的转换、传输和分配Rp∞－+Δ+uouiRFR1i1ifiuRRu1Fo(2)实现信号的传递、存储和处理强电弱电第一章电工基础知识电工作业安全技术培训1.2直流电路二、电路的欧姆定律U=RIU=RIU=-RIU=-RI注意：用欧姆定律...
