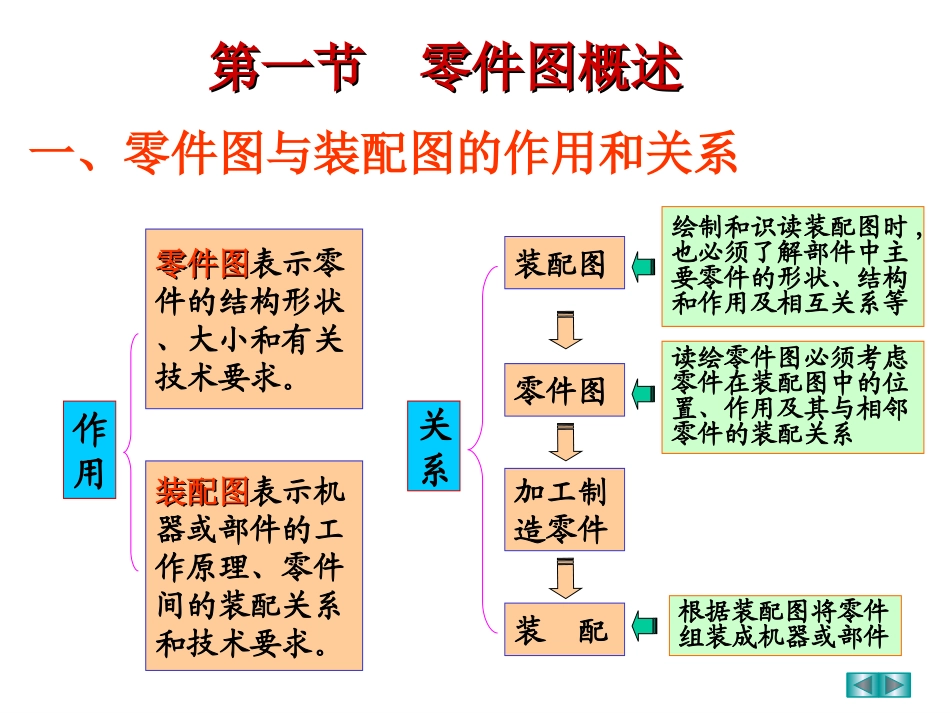

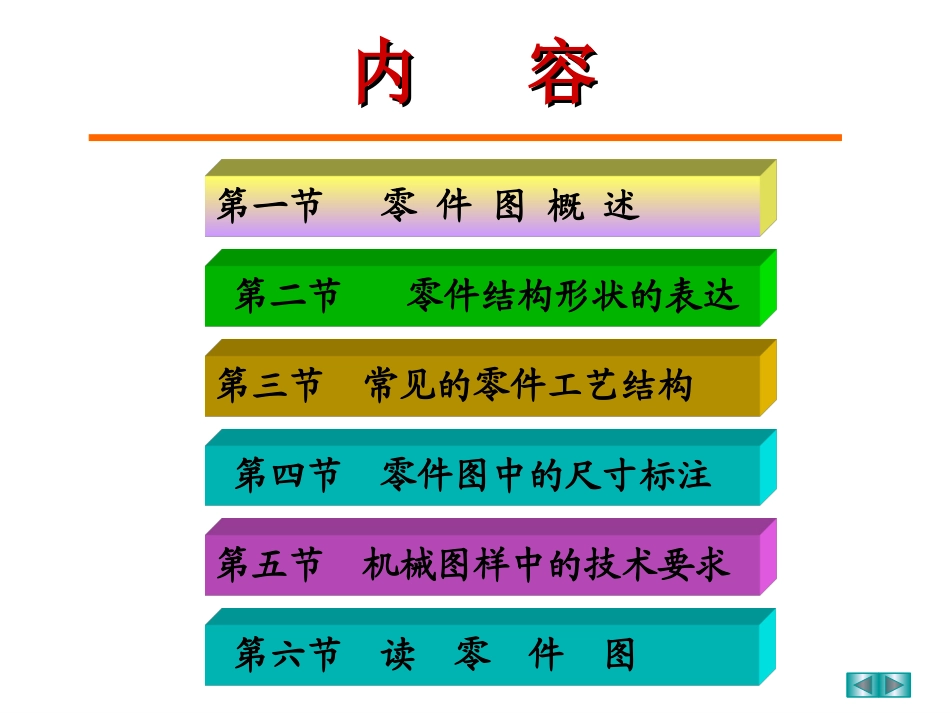

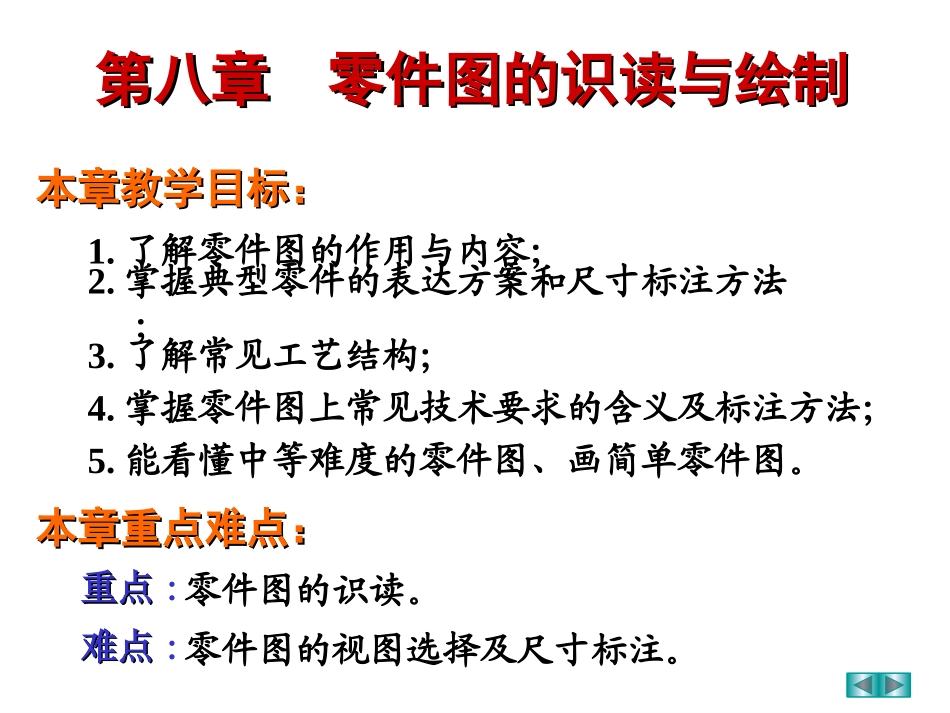

第八章零件图的识读与绘制第八章零件图的识读与绘制本章本章教学目标：教学目标：1.了解零件图的作用与内容；2.掌握典型零件的表达方案和尺寸标注方法；3.了解常见工艺结构；4.掌握零件图上常见技术要求的含义及标注方法；5.能看懂中等难度的零件图、画简单零件图。本章重点难点：本章重点难点：重点重点:零件图的识读。难点难点:零件图的视图选择及尺寸标注。第一节零件图概述内容内容第二节零件结构形状的表达第三节常见的零件工艺结构第四节零件图中的尺寸标注第五节机械图样中的技术要求第六节读零件图第一节零件图概述第一节零件图概述一、零件图与装配图的作用和关系作用零件图零件图表示零件的结构形状、大小和有关技术要求。装配图装配图表示机器或部件的工作原理、零件间的装配关系和技术要求。关系装配图零件图绘制和识读装配图时,也必须了解部件中主要零件的形状、结构和作用及相互关系等读绘零件图必须考虑零件在装配图中的位置、作用及其与相邻零件的装配关系加工制造零件装配根据装配图将零件组装成机器或部件齿轮轴螺钉右端盖泵体左端盖销传动齿轮垫圈螺母★轴套类:★盘盖类:★箱体类:★标准件:齿轮轴如图所示为齿轮油泵的轴测分解图,根据零件的作用及其结构,通常分为以下几类：齿轮、端盖螺栓、销等泵体二、零件图的内容1.一组图形一组图形—用一组适当的视图、剖视图、断面图等，将零件的内、外形状正确、完整、清晰地表达出来。2.齐全的尺寸齐全的尺寸—正确、齐全、合理地标注零件在制造和检验时所需要的全部尺寸。3.技术要求技术要求—用规定的符号、代号、标记和文字说明等简明地给出零件制造和检验时所应达到的各项技术指标与要求。4.标题栏标题栏—填写零件名称、材料、比例、图号以及制图、审核人员的责任签字等。第二节零件结构形状的表达第二节零件结构形状的表达零件图要求用一组视图将零件的结构形状正确、完整、清晰地表达出来。解决表达零件结构形状特点的关键是恰当地选择主视图和其他视图，确定一个比较合理的表达方案。为满足生产的需要，零件图的一组视图应视零件的功用及结构形状的不同而采用不同的视图及表达方法。如：轴套一个视图即可102518一、主视图的选择一般从以下两方面综合考虑:1.零件的安放状态零件的安放状态加工位置:轴套、轮盘类加工轴车床工件旋转车刀移动轴线水平放置工作位置:箱体、叉架类尾架符合工作位置图a中的滑动轴承座的位置既是加工位置，也是工作位置。比较可知，选择A向作为主视图投射方向较好。圆筒凸台底板轴孔螺孔安装孔BA2.确定主视图的投射方向例:如图所示滑动轴承座。选择原则:所画主视图能较明显地反映该零件主要形体的形状特征二、其他视图的选择1.主视图确定以后,分析该零件还有哪些结构、形状需要辅以其他视图来表达清楚。2.其他视图的选择a.优先选用基本视图以及在基本视图上作剖视。b.首先考虑看图方便,在充分表达清楚零件结构形状的前提下,尽量减少视图数量,力求制图简便。c.每个视图都有表达重点。例:三个视图是否已将支架的结构形状表达清楚了呢？底板形状不确定！必须增加一个补充视图BB(1)轴套类零件三、零件表达方案的选择1.回转体类零件常见零件各种轴、丝杠、套筒、衬套等。结构特点大多数由位于同一轴线上数段直径不同的回转体组成，轴向尺寸一般比径向尺寸大。常有键槽、销孔、螺纹、退刀槽、越程槽、中心孔、油槽、倒角、圆角、锥度等结构。表达方法1.非圆视图轴线水平放置(加工位置)作为主视图。2.用局部视图、局部剖视图、断面图、局部放大图等作为补充。3.对于形状简单而轴向尺寸较长的部分常断开后缩短绘制。4.空心套类零件中由于多存在内部结构，一般采用全剖、半剖或局部剖绘制。1.选择主视图2.选择其他视图用断面图表达键槽结构。投射方向:如图所示。安放状态：加工状态，轴线水平放置。A例:如图所示轴。例:如图所示轴套。表达方案为:AA-AA主要表达内部结构情况表达开口槽情况表达键槽形状表达键槽深度结构特点其主体一般也由直径不同的回转体组成，径向尺寸比轴向尺寸大。常有退刀槽、凸台、凹坑、倒角、圆角、轮齿、轮辐、筋板、螺孔、键槽和作为定位或连接用的孔等结构。表达方...
