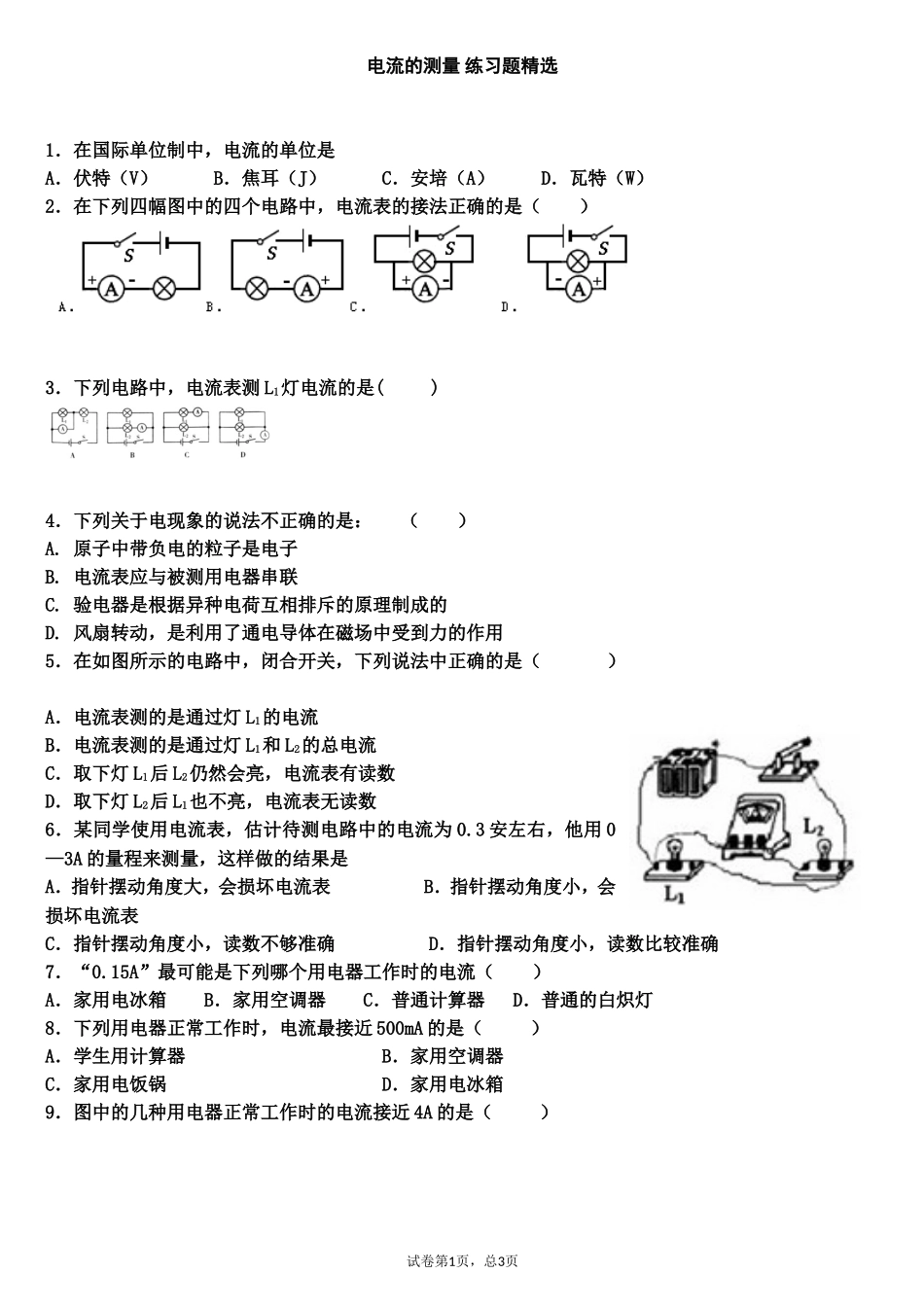

电流的测量练习题精选1．在国际单位制中，电流的单位是A．伏特（V）B．焦耳（J）C．安培（A）D．瓦特（W）2．在下列四幅图中的四个电路中，电流表的接法正确的是（）3．下列电路中，电流表测L1灯电流的是()4．下列关于电现象的说法不正确的是：（）A.原子中带负电的粒子是电子B.电流表应与被测用电器串联C.验电器是根据异种电荷互相排斥的原理制成的D.风扇转动，是利用了通电导体在磁场中受到力的作用5．在如图所示的电路中，闭合开关，下列说法中正确的是（）A．电流表测的是通过灯L1的电流B．电流表测的是通过灯L1和L2的总电流C．取下灯L1后L2仍然会亮，电流表有读数D．取下灯L2后L1也不亮，电流表无读数6．某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数不够准确D．指针摆动角度小，读数比较准确7．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯8．下列用电器正常工作时，电流最接近500mA的是（）A．学生用计算器B．家用空调器C．家用电饭锅D．家用电冰箱9．图中的几种用电器正常工作时的电流接近4A的是（）试卷第1页，总3页10．要用电流表测量通过灯L1的电流，设计的电路如图所示，正确的是（）11．下面的说法中正确的是（）A．电流表的量程就是它的测量范围B．使用电流表时，选用的量程越大越好C．无法确定电流表量程时，选用最小量程的接线柱试触D．如果选用较大的量程，可以将电流表直接接在电源的两极12．在图所示的电路图中，能用电流表正确测出灯Ll的电流的是（）试卷第1页，总3页二、填空题（题型注释）13．如图（a）所示的测量工具是_________表，使用时应_________联在电路中。14．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①_________________________；②_______________________；③________________________15．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过__________(选填“电源”“L1”或“L2”)的电流，b电流表的读数应为__________A。16．如图所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。甲同学的问题：____________________________________；乙同学的问题：____________________________________；丙同学的问题：____________________________________。17．如图甲所示的电路中，闭合开关S，电流表A1的示数如图乙所示，则通过灯L1的电流是___________A；电路中发现灯L1比L2亮，则此时电流表A1的示数_________（大于／等于／小于）电流表A2的示数.三、作图题（题型注释）18．在图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。试卷第1页，总3页19．按要求将图所示的电路连接好。要求：开关闭合时，两灯都能发光且两灯并联，电流表测量干路中的电流。(两灯的电阻均大于10Ω)20．（3分）在图甲中，闭合开关后，通过灯泡Ll的电流为0．4A，通过灯泡L2的电流为0．5A。试根据图甲将图乙中的实物用铅笔线表示导线对应地连接起来。试卷第1页，总3页参考答案1．C【解析】电流的国际单位是安培，是为了纪念法国著名物理学家安培而命名的2．A【解析】A、电流表串联，且正进负出，符合连接要求；B、电流表的正负接线柱接反了，接法错误，不合题意；C、电流表并联在了灯泡两端，会造成短路，接法错误，不合题意；D、电流表并联在了灯泡两端，且正负接线柱反接，接法错误，不合题意；故选A．3．C【解析】试题分析：电流表使用时与被测电路串联。A图中电流表与L1灯并联，将L1灯短路，不符合题意；B图中电流表与灯L2串联，测量的是L2灯的电流，不符合题意；C图中电流表与L1灯串联，测量的是灯L1电流，符合题意，选填C；D图中电流表在干路上，测量的是并联电路总电流，不符合题意。考点：电流表的使用4．C【解析】试题分析：A.原子是由带负电荷的电子和原子核组成，所以A...
