地质罗盘的使用方法VIP专享VIP免费

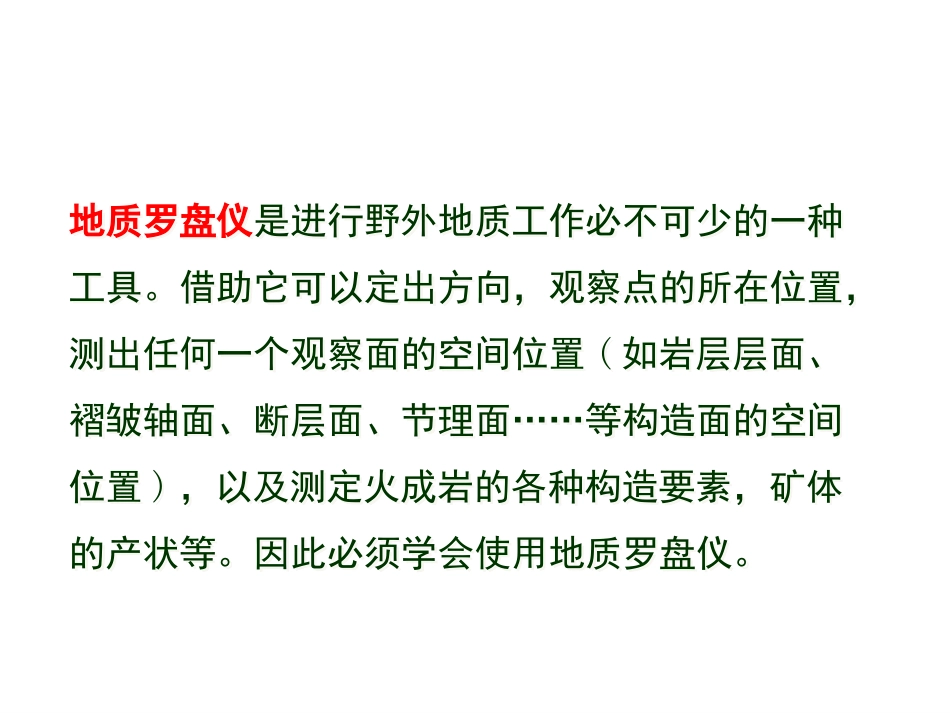

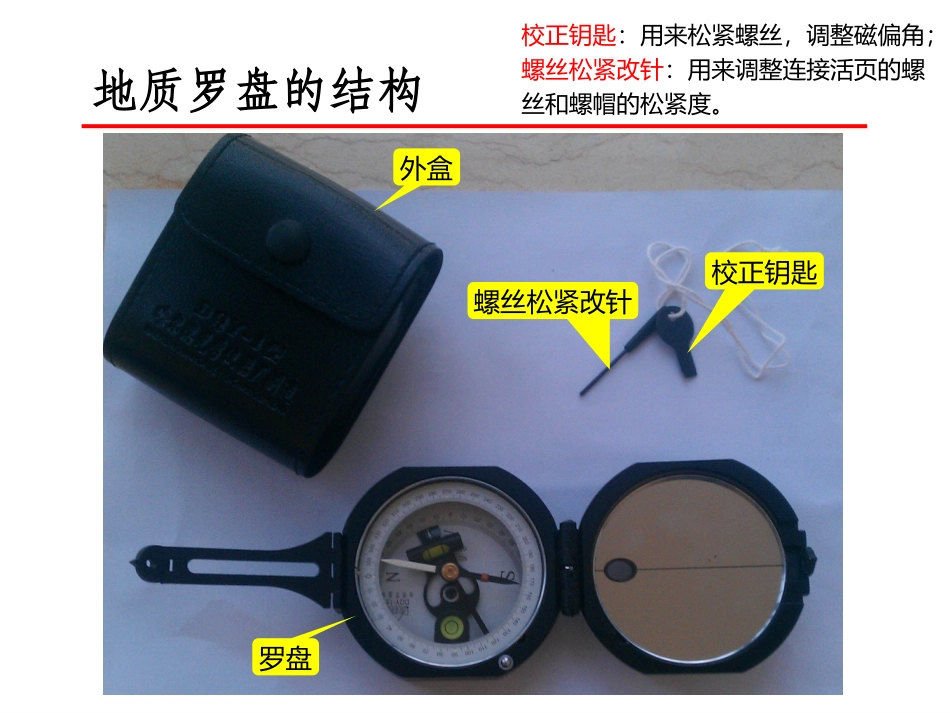

地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。因此必须学会使用地质罗盘仪。地质罗盘仪是进行野外地质工作必不可少的一种工具。借助它可以定出方向，观察点的所在位置，测出任何一个观察面的空间位置(如岩层层面、褶皱轴面、断层面、节理面……等构造面的空间位置)，以及测定火成岩的各种构造要素，矿体的产状等。因此必须学会使用地质罗盘仪。地质罗盘的结构外盒校正钥匙螺丝松紧改针罗盘校正钥匙：用来松紧螺丝，调整磁偏角；螺丝松紧改针：用来调整连接活页的螺丝和螺帽的松紧度。地质罗盘的结构底座顶盖顶盖：可以用来保护磁针和玻璃，同时有瞄准功能。底座：主要的测量部件都放置于其中。地质罗盘的结构短瞄准器玻璃孔反光镜螺丝短瞄准器：用于瞄准目标之用；反光镜：用于瞄准目标之用；玻璃孔：测坡度时瞄准目标物之用；螺丝：用于固定短瞄准器之用。地质罗盘的结构合页链接螺丝螺丝磁偏角调节螺丝链接合页：连接合页把顶盖和底座连为一体，合页处有螺丝、螺杆、螺帽等零件10件，使用中经常开合，故特别容易松动损害等，要经常对其进行维护。磁偏角调节螺丝：用于调节各地磁偏角，使用地质罗盘前，要用调节钥匙，转动螺口，是水平度盘磁偏角数符合要求。地质罗盘的结构瞄准觇板磁针制动器固定玻璃片的金属线玻璃盖圆形水准器长方形水准器测斜指针北针南针制动杆杠地质罗盘的结构顶针水平刻度盘垂直刻度盘（一）磁针：一般为中间宽两边尖的菱形钢针，安装在底盘中央的顶针上，可自由转动，不用时应旋紧制动螺丝，将磁针抬起压在盖玻璃上避免磁针帽与项针尖的碰撞，以保护顶针尖，延长罗盘使用时间。在进行测量时放松固动螺丝，使磁针自由摆动，最后静止时磁针的指向就是磁针子午线方向。由于我国位于北半球磁针两端所受磁力不等，使磁针失去平衡。为了使磁针保持平衡常在磁针南端绕上几圈铜丝，用此也便于区分磁针的南北两端。（二）水平刻度盘：-水平刻度盘的刻度是采用这样的标示方式：从0度开始按逆时针方向每10度一记，连续刻至360度，0度和180度分别为N和S，90度和270度分别为E和W，利用它可以直接测得地面两点间直线的磁方位角。（三）竖直刻度盘：专用来读倾角和坡角读数，以E或W位置为0度，以S或N为90度，每隔10度标记相应数字。（四）悬锥：是测斜器的重要组成部分，悬挂在磁针的轴下方，通过底盘处的觇板手可使悬锥转动，悬锥中央的尖端所指刻度即为倾角或坡角的度数。（五）水准器：通常有两个，分别装在圆形玻璃管中，圆形水准器固定在底盘上，长形水准器固定在测斜仪上。（六）瞄准器：包括接物和接目觇板，反光镜中间有细线，下部有透明小孔，使眼睛，细线，目的物三者成一线，作瞄准之用。刻度盘为逆时针方向标注NESW0°90°180°270°45°NE225°SW315°NW135°SENNESSWNEESWWNNWSSENWWSEE磁偏角的校正在使用前必须进行磁偏角的校正。因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。东偏为(+)西偏为(-)。在使用前必须进行磁偏角的校正。因为地磁的南、北两极与地理上的南北两极位置不完全相符，即磁子午线与地理子午线不相重合，地球上任一点的磁北方向与该点的正北方向不一致，这两方向间的夹角叫磁偏角。地球上某点磁针北端偏于正北方向的东边叫做东偏，偏于西边称西偏。东偏为(+)西偏为(-)。磁偏角的校正应用这一原理可进行偏角的校正，校正时可旋动罗盘的刻度螺旋，使水平刻度盘向左或向右转动（磁偏角东偏则向右，西偏则向左），使罗盘地盘南北刻度线与水平刻度盘0-180线间夹角=磁偏角。经过校正后测量时的读数为真方位角。例如：昆明的磁偏角西偏1°17′，在做磁偏角校正时旋转刻度螺旋使水平刻度盘的358°43′与0°的箭头对齐。应用这一原理可进行偏角的校正，校正时可旋动...
