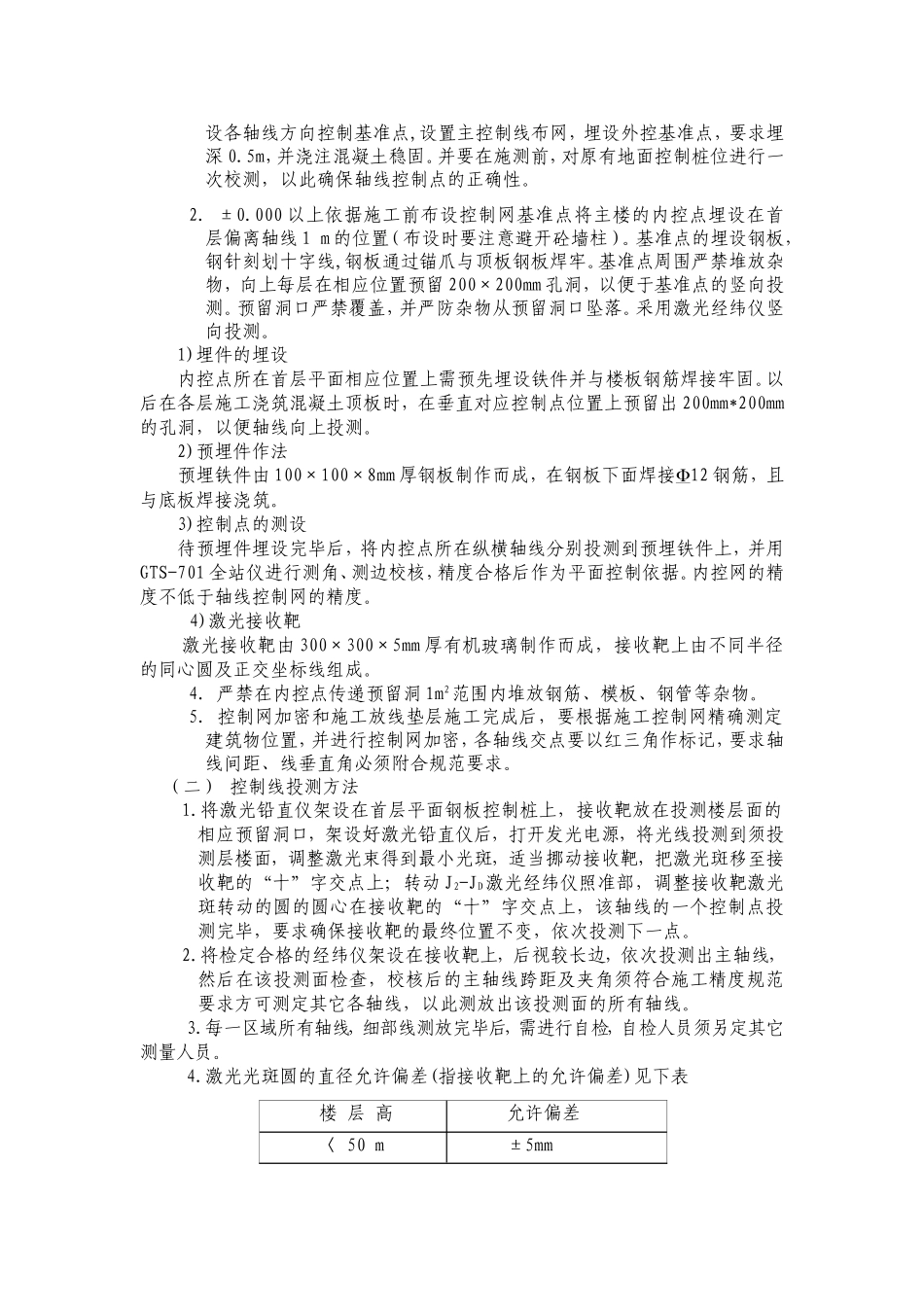

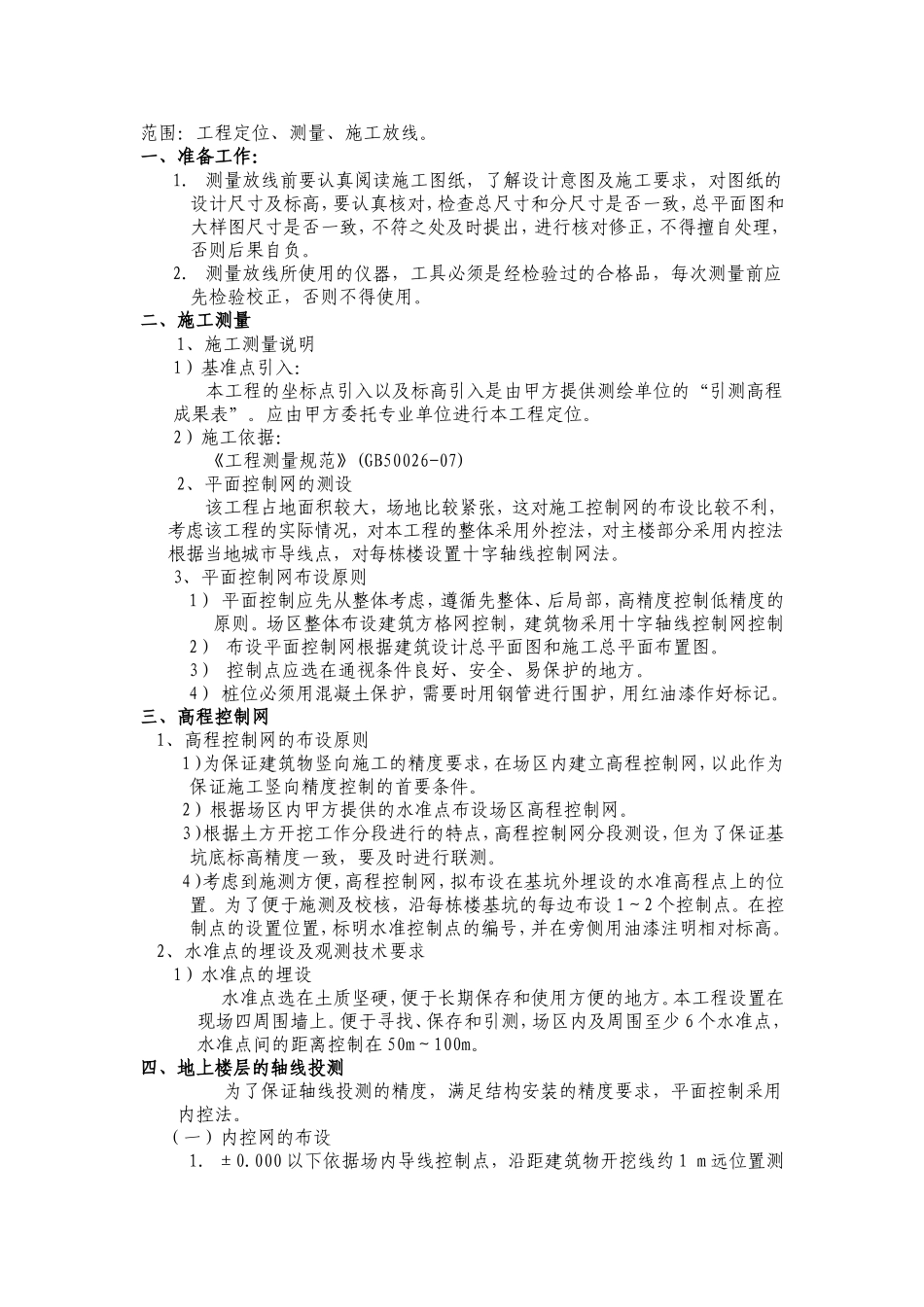

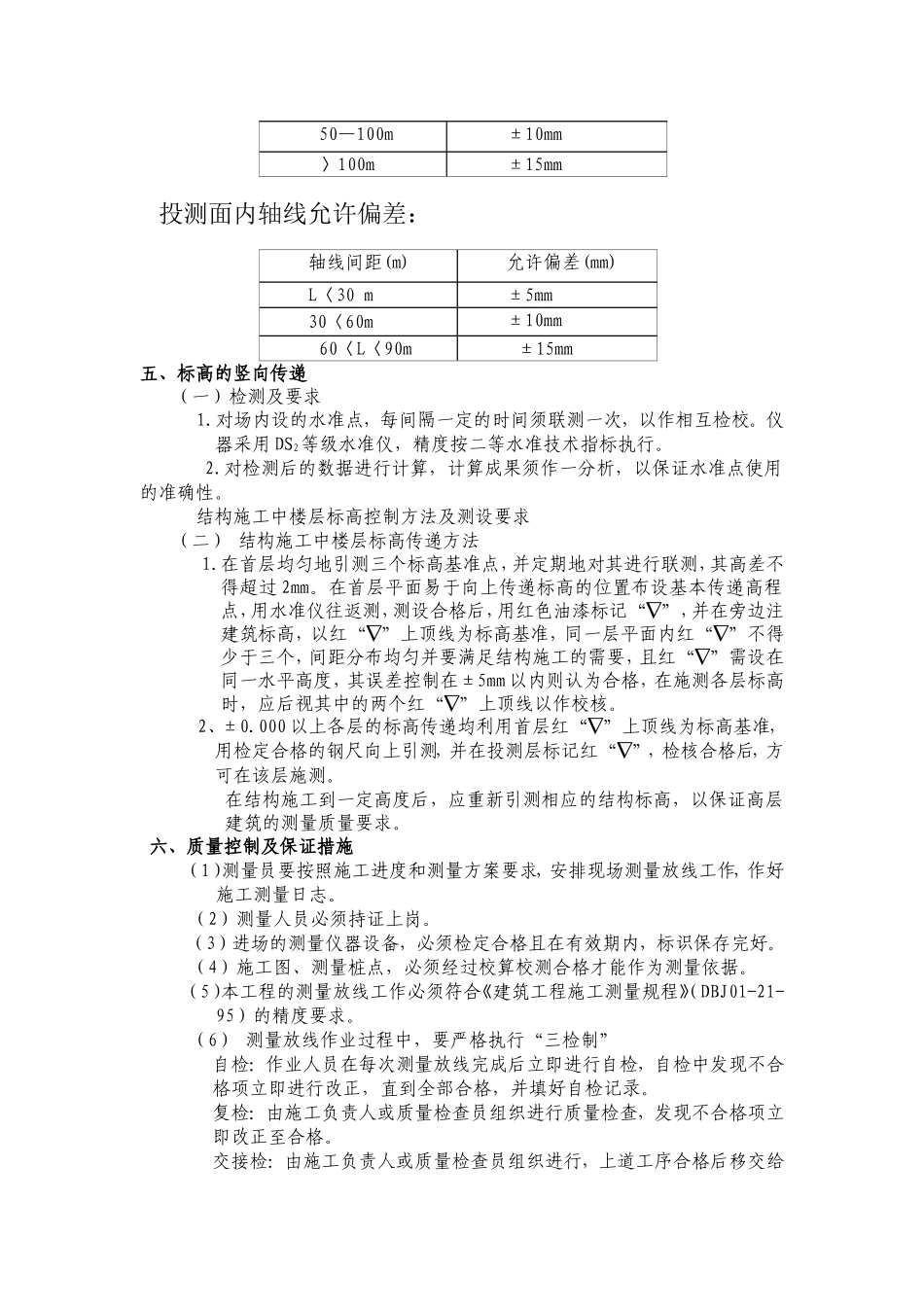

范围：工程定位、测量、施工放线。一、准备工作：1.测量放线前要认真阅读施工图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。2.测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。二、施工测量1、施工测量说明1）基准点引入：本工程的坐标点引入以及标高引入是由甲方提供测绘单位的“引测高程成果表”。应由甲方委托专业单位进行本工程定位。2）施工依据：《工程测量规范》(GB50026-07)2、平面控制网的测设该工程占地面积较大，场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法，对主楼部分采用内控法根据当地城市导线点，对每栋楼设置十字轴线控制网法。3、平面控制网布设原则1）平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。场区整体布设建筑方格网控制，建筑物采用十字轴线控制网控制2）布设平面控制网根据建筑设计总平面图和施工总平面布置图。3）控制点应选在通视条件良好、安全、易保护的地方。4）桩位必须用混凝土保护，需要时用钢管进行围护，用红油漆作好标记。三、高程控制网1、高程控制网的布设原则1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。2）根据场区内甲方提供的水准点布设场区高程控制网。3）根据土方开挖工作分段进行的特点，高程控制网分段测设，但为了保证基坑底标高精度一致，要及时进行联测。4）考虑到施测方便，高程控制网，拟布设在基坑外埋设的水准高程点上的位置。为了便于施测及校核，沿每栋楼基坑的每边布设1～2个控制点。在控制点的设置位置，标明水准控制点的编号，并在旁侧用油漆注明相对标高。2、水准点的埋设及观测技术要求1）水准点的埋设水准点选在土质坚硬，便于长期保存和使用方便的地方。本工程设置在现场四周围墙上。便于寻找、保存和引测，场区内及周围至少6个水准点，水准点间的距离控制在50m～100m。四、地上楼层的轴线投测为了保证轴线投测的精度，满足结构安装的精度要求，平面控制采用内控法。（一）内控网的布设1.±0.000以下依据场内导线控制点，沿距建筑物开挖线约1m远位置测设各轴线方向控制基准点,设置主控制线布网，埋设外控基准点，要求埋深0.5m，并浇注混凝土稳固。并要在施测前，对原有地面控制桩位进行一次校测，以此确保轴线控制点的正确性。2.±0.000以上依据施工前布设控制网基准点将主楼的内控点埋设在首层偏离轴线1m的位置（布设时要注意避开砼墙柱）。基准点的埋设钢板，钢针刻划十字线,钢板通过锚爪与顶板钢板焊牢。基准点周围严禁堆放杂物，向上每层在相应位置预留200×200mm孔洞，以便于基准点的竖向投测。预留洞口严禁覆盖，并严防杂物从预留洞口坠落。采用激光经纬仪竖向投测。1)埋件的埋设内控点所在首层平面相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出200mm*200mm的孔洞，以便轴线向上投测。2)预埋件作法预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接12钢筋，且与底板焊接浇筑。3)控制点的测设待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用GTS-701全站仪进行测角、测边校核，精度合格后作为平面控制依据。内控网的精度不低于轴线控制网的精度。4)激光接收靶激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。4.严禁在内控点传递预留洞1m2范围内堆放钢筋、模板、钢管等杂物。5.控制网加密和施工放线垫层施工完成后，要根据施工控制网精确测定建筑物位置，并进行控制网加密，各轴线交点要以红三角作标记，要求轴线间距、线垂直角必须附合规范要求。（二）控制线投测方法1.将激光铅直仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设好激光铅直仪后，打开发光电源，将光线投测到须投测层楼面，调整激光束...
