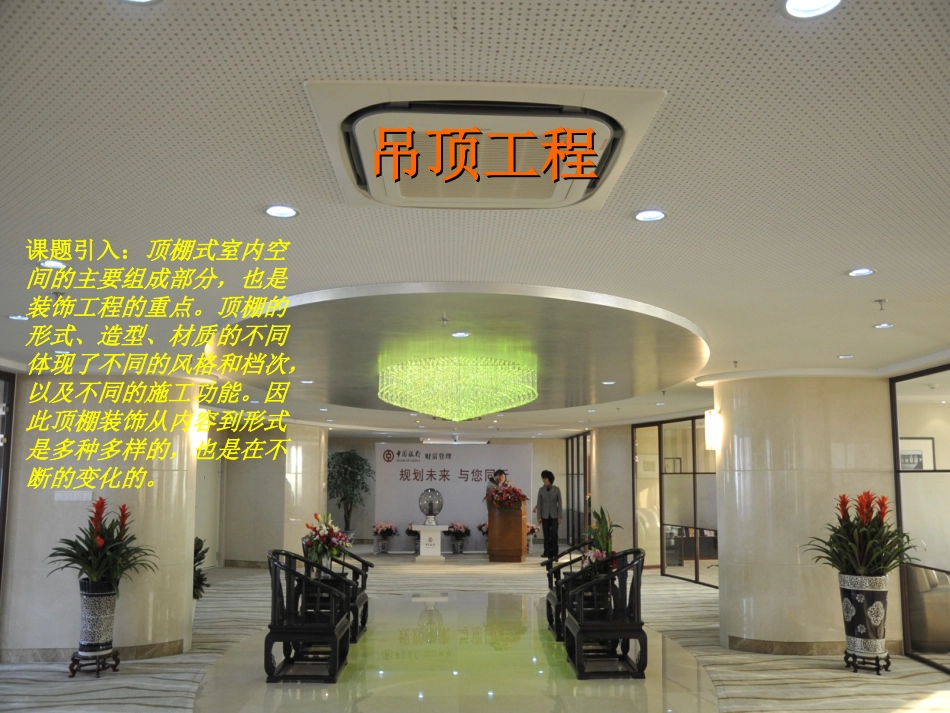

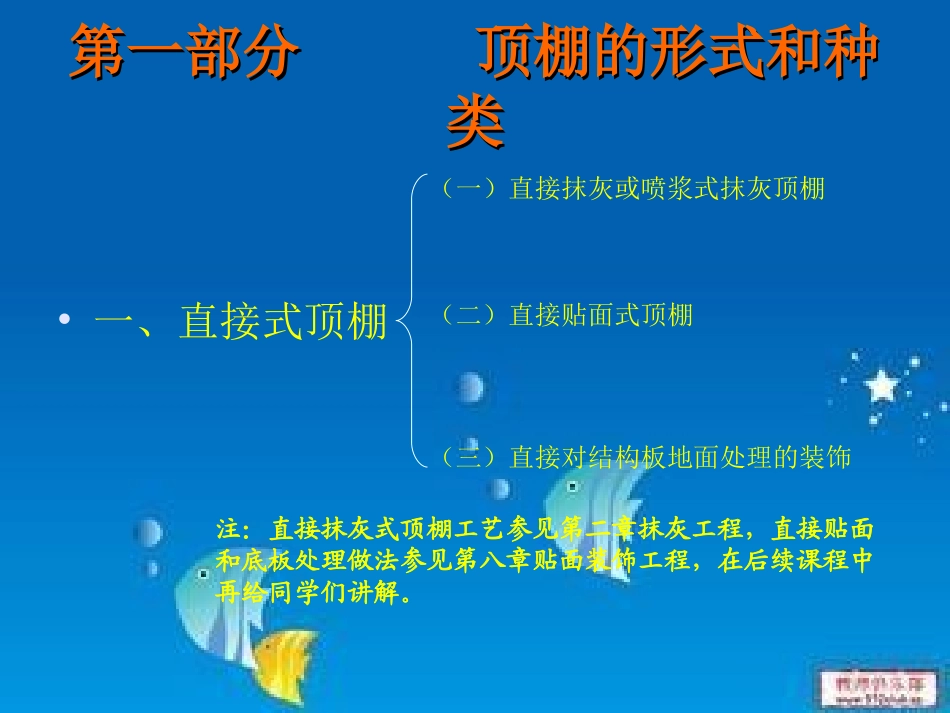

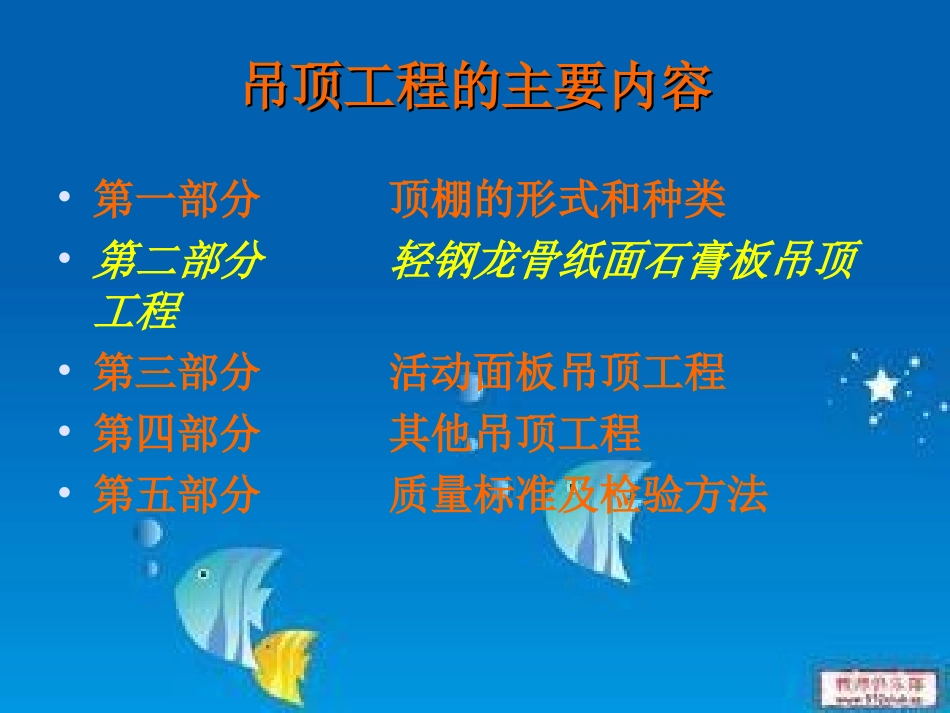

吊顶工程吊顶工程课题引入：顶棚式室内空间的主要组成部分，也是装饰工程的重点。顶棚的形式、造型、材质的不同体现了不同的风格和档次，以及不同的施工功能。因此顶棚装饰从内容到形式是多种多样的，也是在不断的变化的。吊顶工程的主要内容吊顶工程的主要内容•第一部分顶棚的形式和种类•第二部分轻钢龙骨纸面石膏板吊顶工程•第三部分活动面板吊顶工程•第四部分其他吊顶工程•第五部分质量标准及检验方法第一部分顶棚的形式和种第一部分顶棚的形式和种类类•一、直接式顶棚（一）直接抹灰或喷浆式抹灰顶棚（二）直接贴面式顶棚（三）直接对结构板地面处理的装饰注：直接抹灰式顶棚工艺参见第二章抹灰工程，直接贴面和底板处理做法参见第八章贴面装饰工程，在后续课程中再给同学们讲解。第一部分顶棚的形式和种第一部分顶棚的形式和种类类二、悬吊式顶棚（一）悬吊式顶棚的组成（二）吊筋和龙骨的布置1、吊筋承担龙骨和饰面的全部荷载，同时控制吊顶高度和调平龙骨架。2、龙骨有主次之分，主龙骨在上承担饰面和副龙骨的荷载，副龙骨安装面板。3、面板顶棚饰面的基层，或为饰面板4、饰面装饰层1、吊筋的布置原则2、龙骨的布置（1）主龙骨（2）副龙骨第一部分顶棚的形式和种第一部分顶棚的形式和种类类三、配套组装式顶棚（一）饰面部分由商家配套生产（二）吊装部分施工方法同龙骨安装第二部分轻钢龙骨纸面石膏第二部分轻钢龙骨纸面石膏板吊顶工程板吊顶工程轻钢龙骨的分类方法也较多，按型材断面形状可分为C形、U形、T形和L形等形式；按其用途及安装部位可分为承载龙骨、覆面龙骨和边龙骨等。一、常用的材料及施工机具材料包括：1、龙骨和配件（吊杆、吊件、挂件、连接件等）2、纸面石膏板3、连接与固结材料（水泥钉、自攻螺钉、射钉、膨胀螺栓）吊件挂件及连接件挂件及连接件挂件连接件吊顶构造图吊顶构造图常用机械电锤电动冲击钻打钉机电动自攻钻微型空气压缩机型材切割机吊顶工程施工中常用的机具吊顶工程施工中常用的机具常用手工工具•制动式钢卷尺、角尺、木水平尺、钢制水平尺、线锤、墨斗等。吊顶工程施工中常用的机具吊顶工程施工中常用的机具主龙骨安装吊筋制作安装安装纸面石膏板骨架安装质量检查缝隙处理交验弹线定位质量检查二、轻钢龙骨吊顶施工工艺流程找规矩复核调平龙骨架次龙骨安装固定饰面第三部分活动面板吊顶工第三部分活动面板吊顶工程程活动面板吊顶简称活动式吊顶，能“活动”的将罩面板取下的顶棚，是配套组装式吊顶的一种。一、活动式吊顶龙骨安装施工工艺（一）轻钢T、L系列吊顶龙骨安装施工1、施工准备2、固定吊杆3、边龙骨安装4、吊杆与主龙骨连接5、主龙骨安装6、纵横T形龙骨安装（二）铝合金T、L系列吊顶龙骨安装施工二、活动式吊顶罩面板安装活动式吊顶顶棚罩面板安装方式：1、平放搭装2、企口嵌装3、搁置式安装第四部分其他吊顶第四部分其他吊顶工程工程一、金属装饰板吊顶施工1.金属装饰板吊顶的构件组成金属装饰板吊顶是由轻钢龙骨（U型、C型）或T型铝合金龙骨与吊杆组成的吊顶骨架和各类金属装饰面板构成。金属板材有不锈钢板、钛金板、铝板、铝合金板等多种，表面有抛光、亚光、浮雕、或喷砂等多种形式。使用过程中基本上有两大类，方块形板或矩形板和条形板。方型金属吊顶分为上人（承重）吊顶与不上人（非承重）吊顶。长条形金属吊顶分为封闭型金属吊顶和开敞型金属吊顶。图7-11方型金属吊顶构造图长条形金属吊顶构造图a）封闭型金属吊顶b)开敞型金属吊顶2.金属装饰板吊顶施工（1）工艺流程基层检查→弹线定位→固定吊杆→龙骨安装→安装金属面板（2）施工要点•基层检查安装前应对屋（楼）面进行全面质量检查，同时也检查吊顶上设备布置情况、线路走向等，发现问题及时解决，以免影响吊顶安装。•弹线定位将吊顶标高线弹到墙面上，将吊点的位置线及龙骨的走向线弹到屋（楼）面底板上。•固定吊杆用膨胀螺栓或射钉将简易吊杆固定在屋（楼）面底板上。•龙骨安装主龙骨采用U形承载轻钢龙骨，固定金属板的纵横龙骨(采用专用嵌龙骨，呈纵横十字平面交叉布置)固定于主龙骨之下，其悬吊固定方法与轻钢龙骨基本相同。•方形金属面板的安装一...
