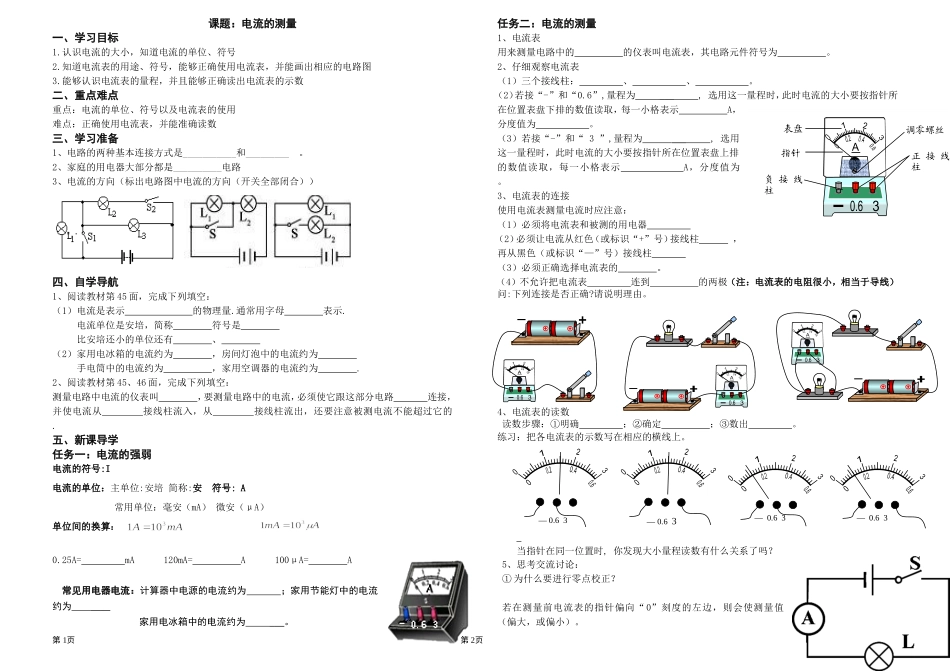

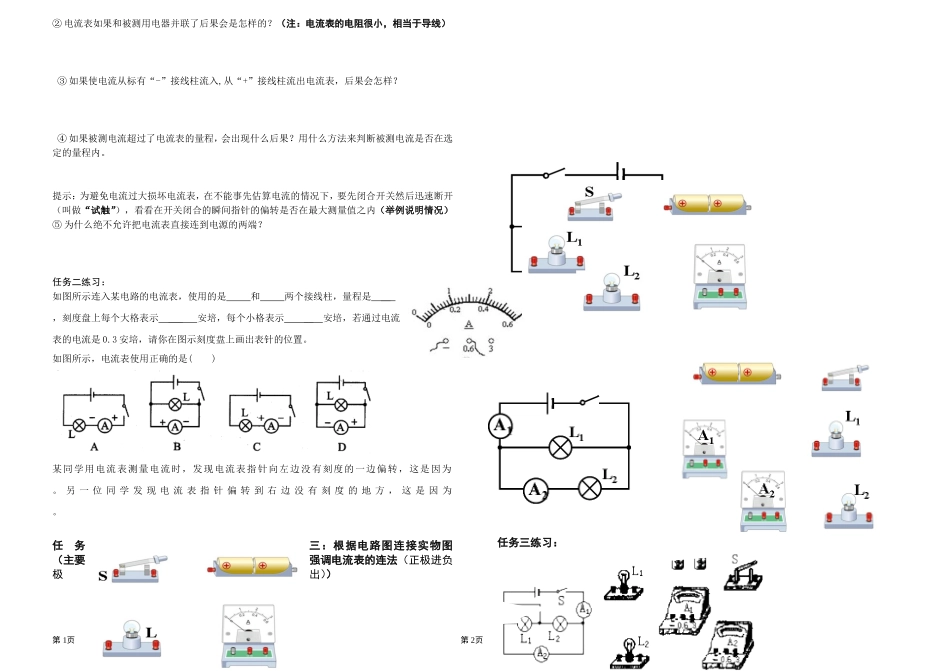

课题：电流的测量一、学习目标1.认识电流的大小，知道电流的单位、符号2.知道电流表的用途、符号，能够正确使用电流表，并能画出相应的电路图3.能够认识电流表的量程，并且能够正确读出电流表的示数二、重点难点重点：电流的单位、符号以及电流表的使用难点：正确使用电流表，并能准确读数三、学习准备1、电路的两种基本连接方式是___________和_________。2、家庭的用电器大部分都是__________电路3、电流的方向（标出电路图中电流的方向（开关全部闭合））四、自学导航1、阅读教材第45面，完成下列填空：（1）电流是表示的物理量.通常用字母表示.电流单位是安培，简称符号是比安培还小的单位还有、（2）家用电冰箱的电流约为，房间灯泡中的电流约为手电筒中的电流约为，家用空调器的电流约为.2、阅读教材第45、46面，完成下列填空：测量电路中电流的仪表叫，要测量电路中的电流，必须使它跟这部分电路连接，并使电流从接线柱流入，从接线柱流出，还要注意被测电流不能超过它的.五、新课导学任务一：电流的强弱电流的符号:I电流的单位：主单位:安培简称:安符号:A常用单位：毫安（mA）微安（μA）单位间的换算：0.25A=mA120mA=A100μA=A常见用电器电流：计算器中电源的电流约为；家用节能灯中的电流约为____家用电冰箱中的电流约为___。任务二：电流的测量1、电流表用来测量电路中的的仪表叫电流表，其电路元件符号为。2、仔细观察电流表（1）三个接线柱：、、。（2）若接“-”和“0.6”,量程为___,选用这一量程时，此时电流的大小要按指针所在位置表盘下排的数值读取，每一小格表示A，分度值为。（3）若接“-”和“3”,量程为___,选用这一量程时，此时电流的大小要按指针所在位置表盘上排的数值读取，每一小格表示A，分度值为。3、电流表的连接使用电流表测量电流时应注意：（1）必须将电流表和被测的用电器（2）必须让电流从红色（或标识“+”号）接线柱，再从黑色（或标识“—”号）接线柱（3）必须正确选择电流表的。（4）不允许把电流表连到的两极（注：电流表的电阻很小，相当于导线）问:下列连接是否正确?请说明理由。4、电流表的读数读数步骤：①明确；②确定；③数出。练习：把各电流表的示数写在相应的横线上。当指针在同一位置时,你发现大小量程读数有什么关系了吗？5、思考交流讨论：①为什么要进行零点校正？若在测量前电流表的指针偏向“0”刻度的左边，则会使测量值（偏大，或偏小）。第1页第2页—0.63—0.63—0.63—0.63正接线柱调零螺丝表盘指针负接线柱②电流表如果和被测用电器并联了后果会是怎样的？（注：电流表的电阻很小，相当于导线）③如果使电流从标有“-”接线柱流入,从“+”接线柱流出电流表，后果会怎样？④如果被测电流超过了电流表的量程，会出现什么后果？用什么方法来判断被测电流是否在选定的量程内。提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内（举例说明情况）⑤为什么绝不允许把电流表直接连到电源的两端？任务二练习：如图所示连入某电路的电流表，使用的是和两个接线柱，量程是__，刻度盘上每个大格表示___安培，每个小格表示__安培，若通过电流表的电流是0.3安培，请你在图示刻度盘上画出表针的位置。如图所示，电流表使用正确的是()某同学用电流表测量电流时，发现电流表指针向左边没有刻度的一边偏转，这是因为。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为。任务三：根据电路图连接实物图（主要强调电流表的连法（正极进负极出））任务三练习：第1页第2页任务四：根据实物图画电路图（主要强调电流表的画法及测量对象）（先判断好电流路径，先在实物图中标出电流方向再画电路图）针对练习电流的测量1、在图1所示的四幅电路中，电流表能够测灯L1电流的是（）2、小刚设计了四幅用电流表测量灯的电流，如图2所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（）3、如图3所示，某小组想用电流表测量L2的电流，以下说法正确的是（）A、电流表必须接在a处，电流先流过电流表再流过L2，这样测量...
