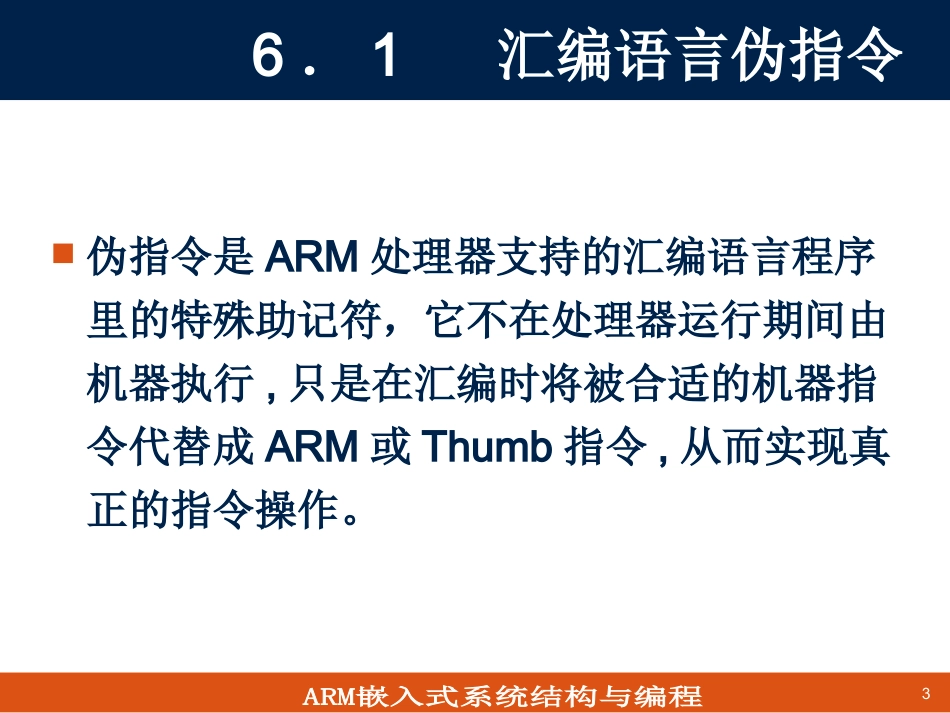

1TM第6章ARM汇编伪指令与伪操作本章将详细介绍进行汇编语言程序设计时所用的ARM/Thumb汇编语言伪指令、由ARM公司推出的开发工具所支持的伪操作以及GNUARM开发工具所支持的伪操作。2TM2内容提要6．1汇编语言伪指令6．2ARM汇编语言伪操作6．3ARM汇编伪操作6．4GNUARM汇编伪操作3TM36．1汇编语言伪指令伪指令是ARM处理器支持的汇编语言程序里的特殊助记符，它不在处理器运行期间由机器执行,只是在汇编时将被合适的机器指令代替成ARM或Thumb指令,从而实现真正的指令操作。4TM4ARM汇编语言伪指令1．大范围地址读取伪指令LDRLDR伪指令将一个32位的常数或者一个地址值读取到寄存器中，可以看作是加载寄存器的内容。LDR{cond}register,=expression5TM5如果加载的常数符合MOV或MVN指令立即数的要求，则用MOV或MVN指令替代LDR伪指令。如果加载的常数不符合MOV或MVN指令立即数的要求，汇编器将常量放入内存文字池，并使用一条程序相对偏移的LDR指令从内存文字池读出常量。6TM6伪指令语句：LDRR0,=0x0AA00；R0<—0x0AA00汇编后：MOVR0,#435207TM72．中等范围地址读取伪指令ADRL它将基于PC相对偏移的地址值或基于寄存器相对偏移的地址值读取到寄存器中。ADRL{cond}register,=expression8TM8汇编器在处理源程序时，ADRL伪指令被两条具有ADRL等同功能的ARM指令(通常用ADD或SUB指令)替代。如果不能用两条指令实现ADRL伪指令的功能，则编译器报告错误，编译失败。9TM9以下指令存放在0x8000起始的地址单元，分析汇编后的结果。.global_start.text_start:MOVR0,#0x0FADRLR0,_start.end解：汇编后的结果为：0x00008000MOVR0,#0x0F0x00008004SUBR0,PC,#120x00008008NOP(MOVR0,R0)10TM103．小范围地址读取伪指令ADR它将基于PC相对偏移的地址值或基于寄存器相对偏移的地址值读取到寄存器中。当地址是字节对齐时，取值范围为-255~+255ADR{cond}register,=expression11TM11下列指令存放在0x8000起始的地址单元，分析汇编后的结果。.global_start.text_start:MOVR0,#0x0FADRR0,_start.end解：汇编后的结果为：0x00008000MOVR0,#0x0F0x00008004SUBR0,PC,#1212TM124．空操作伪指令NOPNOP是空操作伪指令，在汇编时将会被替代成ARM中的空操作.13TM13Thumb汇编语言伪指令1．大范围地址读取伪指令LDRLDR伪指令将一个32位的常数或者一个地址值读取到寄存器中，可以看作是加载寄存器的内容。其语法格式如下：LDRregister,=expression14TM142．小范围地址读取伪指令ADRADR为小范围地址读取伪指令，它将基于PC相对偏移的地址值读取到寄存器中。偏移量必须是正数并小于1KB。ADRregister,=expression相当于PC寄存器或其它寄存器的长转移。15TM15汇编器在处理源程序时，ADR伪指令一条具有ADR等同功能的thumb指令(通常用ADD或SUB指令)替代。如果不能用一条指令实现ADR伪指令的功能，则编译器报告错误，编译失败。16TM163．空操作伪指令NOPNOP是空操作伪指令，在汇编时将会被替代成ARM中的空操作（也就是什么也没做）指令，例如可能为：“MOVR0，R0”NOP空操作伪指令可用于延时操作。17TM176．2ARM汇编语言伪操作伪操作(Directive)是ARM汇编语言程序里的一些特殊的指令助记符,其作用主要是为完成汇编程序做各种准备工作,对源程序运行汇编程序处理,而不是在计算机运行期间由处理器执行。伪操作只是汇编过程中起作用,一旦汇编结束,伪操作也就随之消失。18TM18目前常用的编译环境有2种：1.ADS/SDT、RealViewMDK等ARM公司推出的开发工具2.GNUARM开发工具19TM191.ADS/SDT、RealViewMDK等ARM公司推出的开发工具ADS由ARM公司推出,使用了CodeWarrior公司的编译器。针对ARM资源配置为用户提供了在CodeWarriorIDE集成环境下配置各种ARM开发工具的能力。以ARM为目标平台的工程创建向导，可以使用户以此为基础，快速创建ARM和Thumb工程。20TM20ARM将Keil公司收购之后,正式推出了针对ARM微控制器的开发工具RealViewMicrocontrollerDevelopmentKit(简称RealViewMDK或者MDK)，它将ARM开发工具RealViewDevelop...
