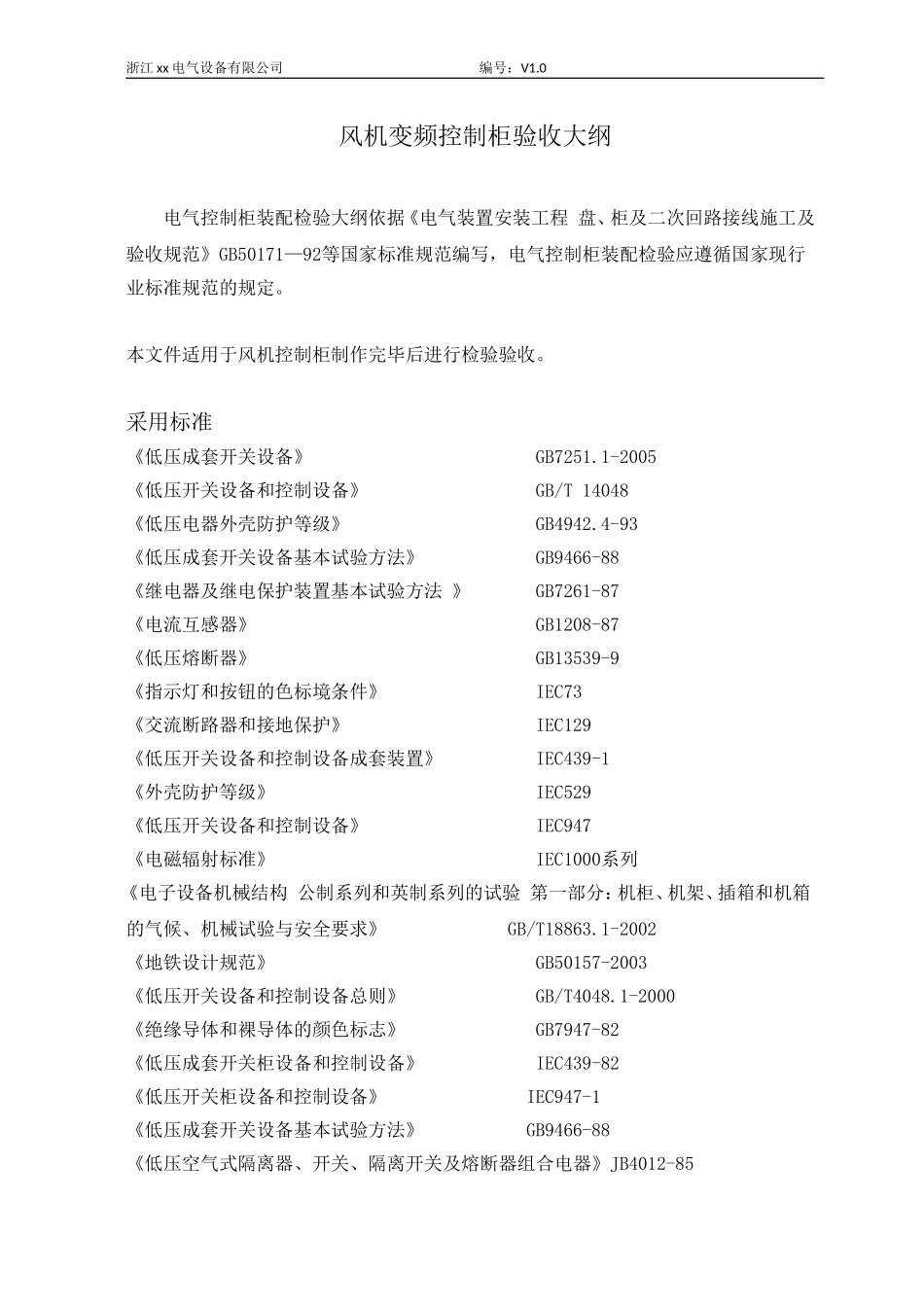

浙江xx电气设备有限公司编号：V1.0风机变频控制柜验收大纲电气控制柜装配检验大纲依据《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171—92等国家标准规范编写，电气控制柜装配检验应遵循国家现行业标准规范的规定。本文件适用于风机控制柜制作完毕后进行检验验收。采用标准《低压成套开关设备》GB7251.1-2005《低压开关设备和控制设备》GB/T14048《低压电器外壳防护等级》GB4942.4-93《低压成套开关设备基本试验方法》GB9466-88《继电器及继电保护装置基本试验方法》GB7261-87《电流互感器》GB1208-87《低压熔断器》GB13539-9《指示灯和按钮的色标境条件》IEC73《交流断路器和接地保护》IEC129《低压开关设备和控制设备成套装置》IEC439-1《外壳防护等级》IEC529《低压开关设备和控制设备》IEC947《电磁辐射标准》IEC1000系列《电子设备机械结构公制系列和英制系列的试验第一部分：机柜、机架、插箱和机箱的气候、机械试验与安全要求》GB/T18863.1-2002《地铁设计规范》GB50157-2003《低压开关设备和控制设备总则》GB/T4048.1-2000《绝缘导体和裸导体的颜色标志》GB7947-82《低压成套开关柜设备和控制设备》IEC439-82《低压开关柜设备和控制设备》IEC947-1《低压成套开关设备基本试验方法》GB9466-88《低压空气式隔离器、开关、隔离开关及熔断器组合电器》JB4012-85浙江xx电气设备有限公司编号：V1.0《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-97《标准电压》GB156-2003《外壳防护等级（IP代码）GB4208-2008《低压开关设备和控制设备总则》GB/T14048.1-2000《低压开关设备和控制设备低压断路器》GB/T14048.2-2001《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB14048.3-2002《低压开关设备和控制设备低压机电式接触器和电动机启动器》FB/T14048.4.2003《低压成套开关设备的控制设备》GB7251-2005《低压抽出式成套开关设备》JB/T9661-1999《低压空气式隔离器、开关、隔离开关及熔断器组合电器》JB4012-85《固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法》GB/T4207-2003《低压熔断器》GB13539-92《电流互感器》GB1208-1997《继电保护和安全自动装置技术规程》GB14285-93《继电器及装置基本试验方法》GB/T7261-2000《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.2-2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》GB/T17626.3-2006《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》GB/T17626.4-2008《人-机界面，标志和符号的基本安全准则-指示器和操作机构的编码规则》GB/T4205-2003《人-机界面（MMI）动作规则》GB/T4205-2003检测项目1外观检验（目视检查）1.1柜体的焊接应牢固，焊缝应光滑均匀，并不应有焊穿、裂纹、咬边、气孔等现象，必须清除药皮、焊渣及溅渣。1.2柜体喷塑应按客户提供色标标准执行，喷塑前必须磷化处理（脱脂-水洗-除锈-表浙江xx电气设备有限公司编号：V1.0调-磷化-水洗-烘干等步骤）。1.3控制柜的门应有足够的刚度，在全开及转动时，无变形或下垂。门板的厚度应于技术设计图纸一致。门应开关灵活，开启角应大于90°门与框之间不能有磨擦及损坏涂层的现象。门与门框之间应装有减震及防尘材料。1.4对于同一套控制柜门锁的钥匙应能同一把钥匙开启，门上锁后不应有晃动。1.5提吊装置，控制柜的顶部应有提吊装置。1.6控制柜和零部件的安装要牢固可靠，不得有松动现象。1.7控制柜设备应装有铭牌标记，标牌应完整、清晰、牢固，安装位置应明确、醒目，符合设计要求。1.8控制柜的指示灯和按钮颜色应符合GB/T2682的规定或工程图的要求及设计认可的图纸要求。1.9控制柜内应设有照明装置。1.10控制柜内应设有排热风扇1.11柜内元件按设计图纸和设备清单表格核对，与设计图纸保持一致。2.电器件安装。2.1检查电器元件型号、规格、数量等与图纸是否相符，附件及备件是否齐全。2.2检查电器元件有无损坏，外观应完好，密封良好。2.3所有元器件应按制造厂规定的安装条件进行安装。2.4元器件组装应排列整齐，安装牢固，符合设计要求。2.5同一合同、型号的产品应保证组装...
