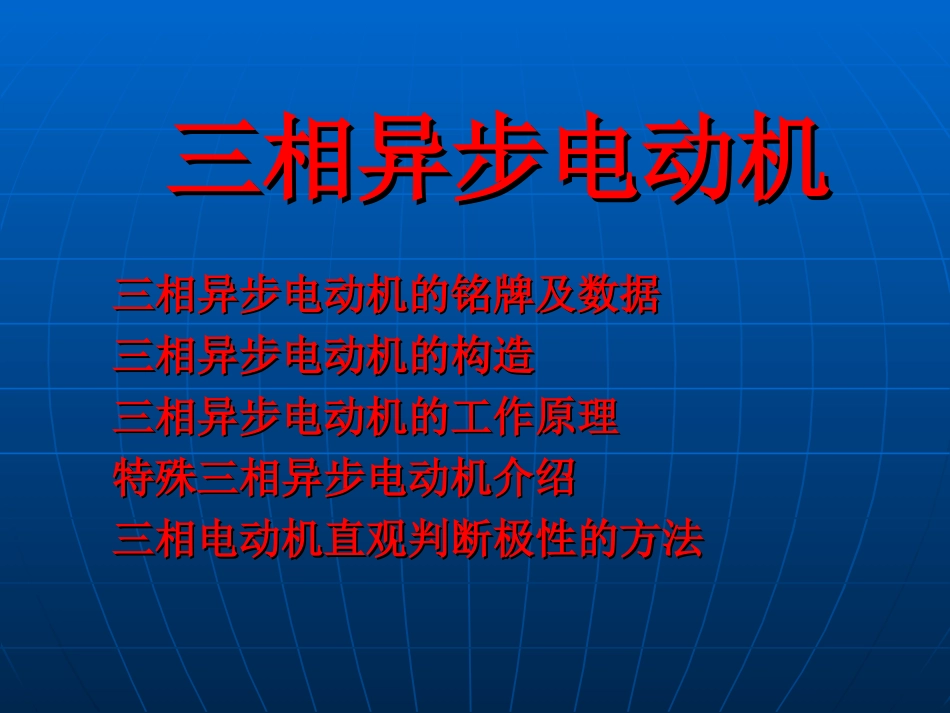

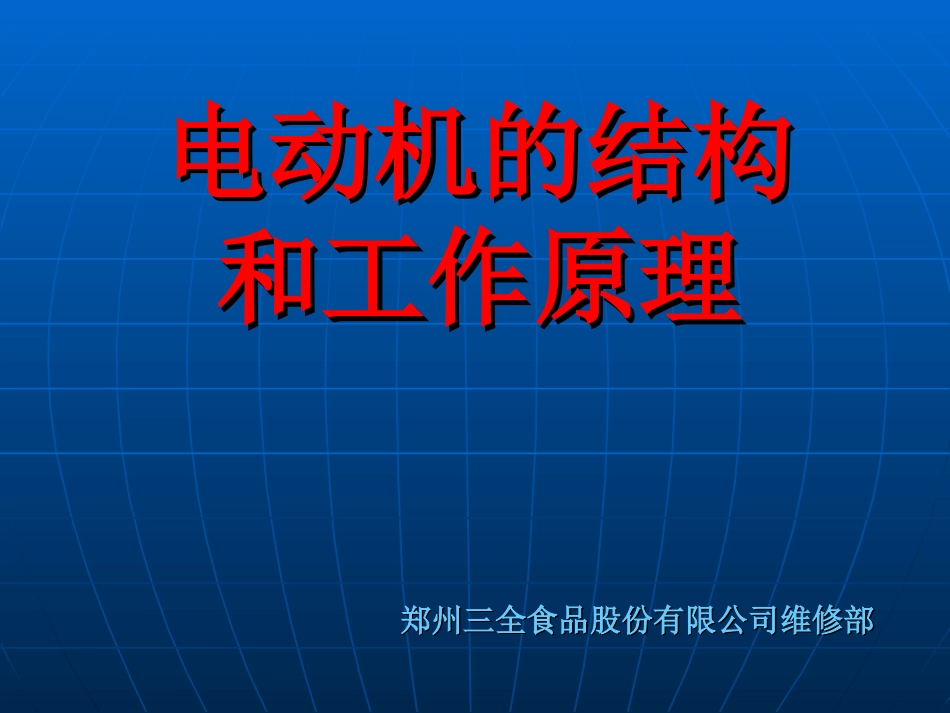

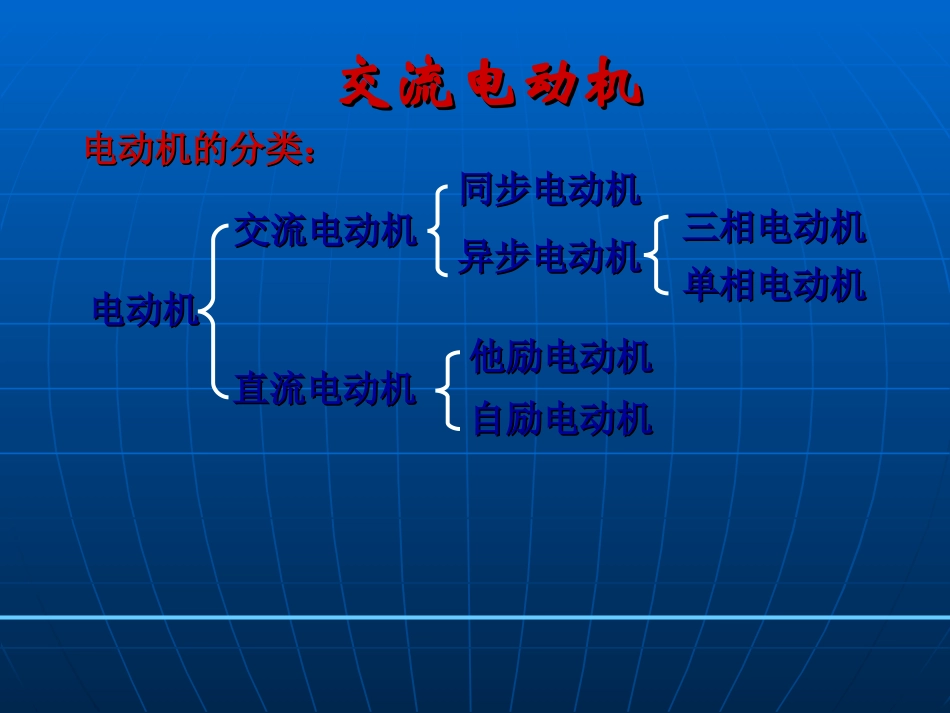

电动机的结构电动机的结构和工作原理和工作原理郑州三全食品股份有限公司维修部郑州三全食品股份有限公司维修部电动机的分类：电动机的分类：电动机电动机交流电动机交流电动机直流电动机直流电动机三相电动机三相电动机单相电动机单相电动机同步电动机同步电动机异步电动机异步电动机他励电动机他励电动机自励电动机自励电动机交流电动机交流电动机三相异步电动机三相异步电动机三相异步电动机的铭牌及数据三相异步电动机的铭牌及数据三相异步电动机的构造三相异步电动机的构造三相异步电动机的工作原理三相异步电动机的工作原理特殊三相异步电动机介绍特殊三相异步电动机介绍三相电动机直观判断极性的方法三相电动机直观判断极性的方法三相异步电动机铭牌数据三相异步电动机铭牌数据1.1.型号型号用以表明电动机的系列、几何尺寸和极数。例如：Y132M－4三相异步电动机机座中心高（mm）机座长度代号磁极数(极对数p=2)2.2.接接法法定子三相绕组的联接方法定子三相绕组的联接方法联结电机容量Y3kW联结电机容量kW4VV11WW22UU11WW11UU22VV22U2U1W2V1V2W1U1VV11WW11WW22U2VV22YY联结联结W1UU11V1W2UU22V2联结联结3.3.电压电压例如：380/220V、Y/是指线电压为380V时采用Y联结；线电压为220V时采用联结。说明：一般规定，电动机的运行电压不能高于或低说明：一般规定，电动机的运行电压不能高于或低于额定值的于额定值的5%5%。因为在电动机满载或。因为在电动机满载或接近接近满载情况下运行时，电压过高或过低都满载情况下运行时，电压过高或过低都会使会使电动机的电流大于额定值电动机的电流大于额定值,,从而使电动机从而使电动机过热。过热。电动机在额定运行时定子绕组上应加的线电压值。电动机在额定运行时定子绕组上应加的线电压值。三相异步电动机的额定电压有三相异步电动机的额定电压有380V380V，，3000V,3000V,及及6000V6000V等多种。等多种。4.4.电流电流例如：例如：Y/Y/6.73/11.64A6.73/11.64A表示星形联结下电机的线电流为6.73A；三角形联结下线电流为11.64A。。5.5.功率功率电动机在额定运行时定子绕组的线电流值。线电流值。额定功率是指电机在额定运行时轴上输出的机械功率大小。异步电动机产品名称代号产品名称产品名称异步电动机异步电动机绕线式异步电动机绕线式异步电动机防爆型异步电动机防爆型异步电动机高起动转矩异步电动机高起动转矩异步电动机新代号新代号汉字意义汉字意义老代号老代号YY异异异绕异绕异爆异爆异起异起YRYRYBYBYQYQJJ、、JOJOJRJR、、JROJROJBJB、、JBOJBOJQJQ、、JQOJQO三相异步电动机的结构三相异步电动机的结构下面是它主要部件的拆分图。右图是一台三相鼠笼型异步电动机的外形图。定子部分定子部分一、定子部分1、定子铁心——导磁部分。定子铁心是电机磁路的一部分，并起固定定子绕组的作用。为了增强导磁能力和减小铁耗，定子铁心常选用0.5mm或0.35mm厚的硅钢片冲制叠压而成，片间涂上绝缘漆。定子铁心内圆均匀冲出许多形状相同的槽，用以嵌放定子绕组。2、定子绕组：放在定子铁心内圆槽内——导电部分。定子绕组是异步电动机的电路部分，其材料主要采用紫铜。小型异步电动机常采用三相单层绕组，大中型异步电动机常采用三相双层短矩叠绕组形式，三相绕组的六个出线端子均接在机座侧面的接线板上，可根据需要将三相绕组接成Y形或△形。一、定子部分3、机座机座是电动机的外壳，支撑电机各部件，并通过机座的底脚将电机安装固定。全封闭式电机的定子铁心紧贴机座内壁，故机座外壳上的散热筋是电机的主要散热面。中小型电机采用铸铁机座。大型电机一般采用钢板焊接机座。一、定子部分转子部分转子部分1、转子铁心转子铁心也是电机磁路的组成部分，并用来固定转子绕组。铁心材料也用0.5mm或0.35mm厚的硅钢片冲制叠压而成，故通常用冲制定子铁芯冲片剩余下来的内圆部分制作。转子铁芯固定在转轴上，其外圆上开有槽，用来嵌放转子绕组。二、转子部分2、转子绕组——根据转子绕组的结构型式可分为1）鼠笼式转子：转子铁心的每个槽内插入一根裸导条，形成一个多相对称短路绕组。2）绕线式转子：转子绕组为三相对称绕组，...
