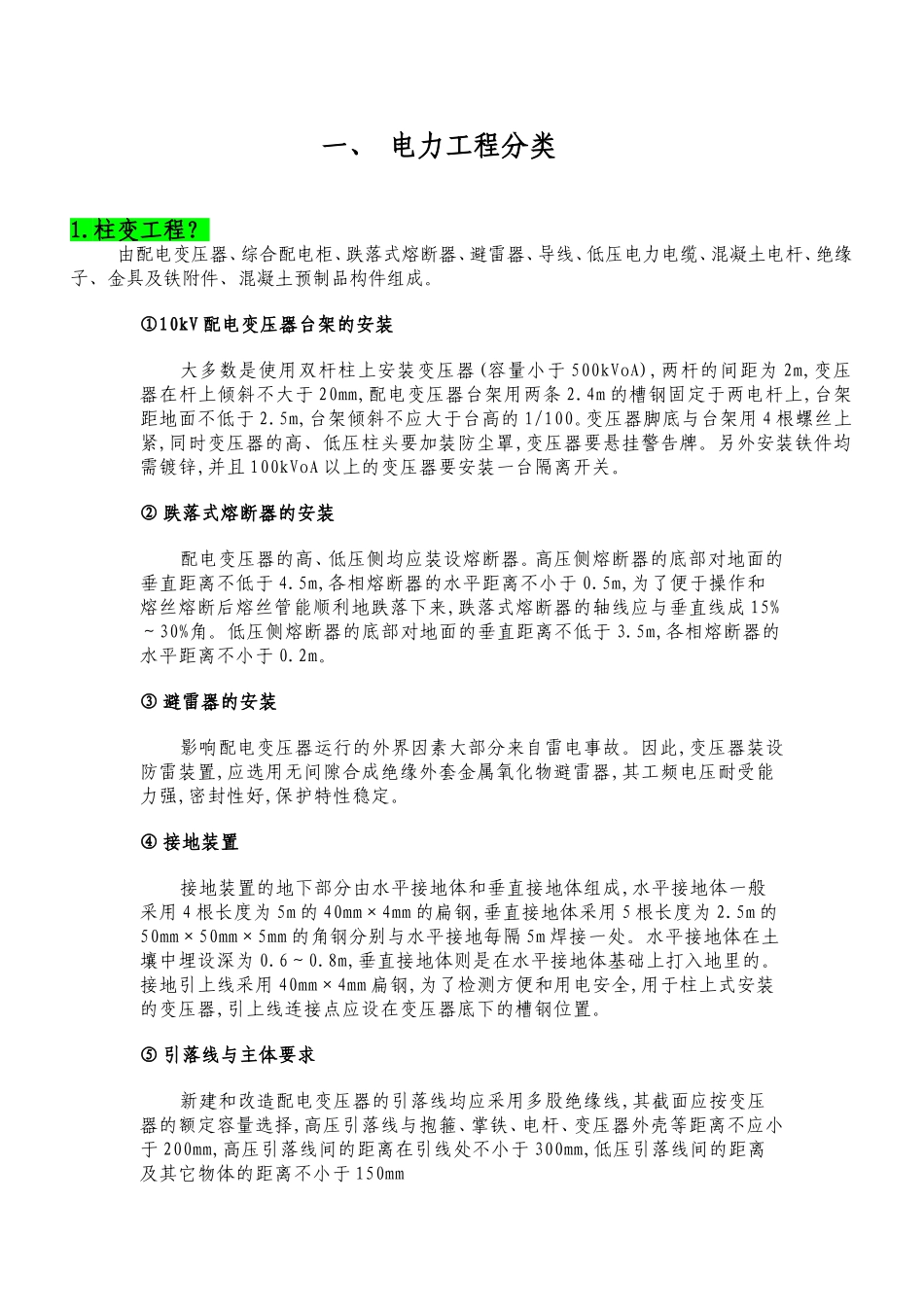

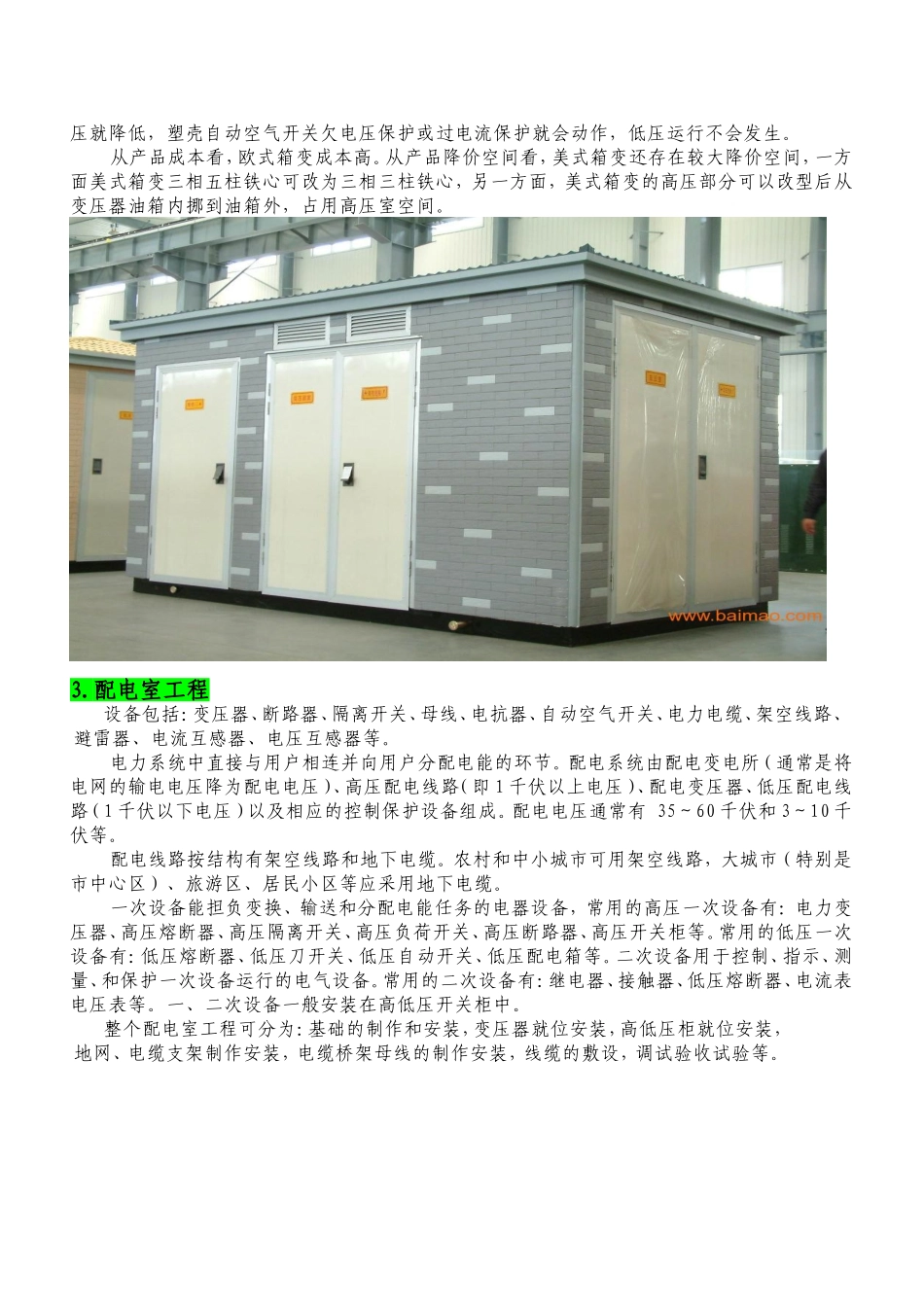

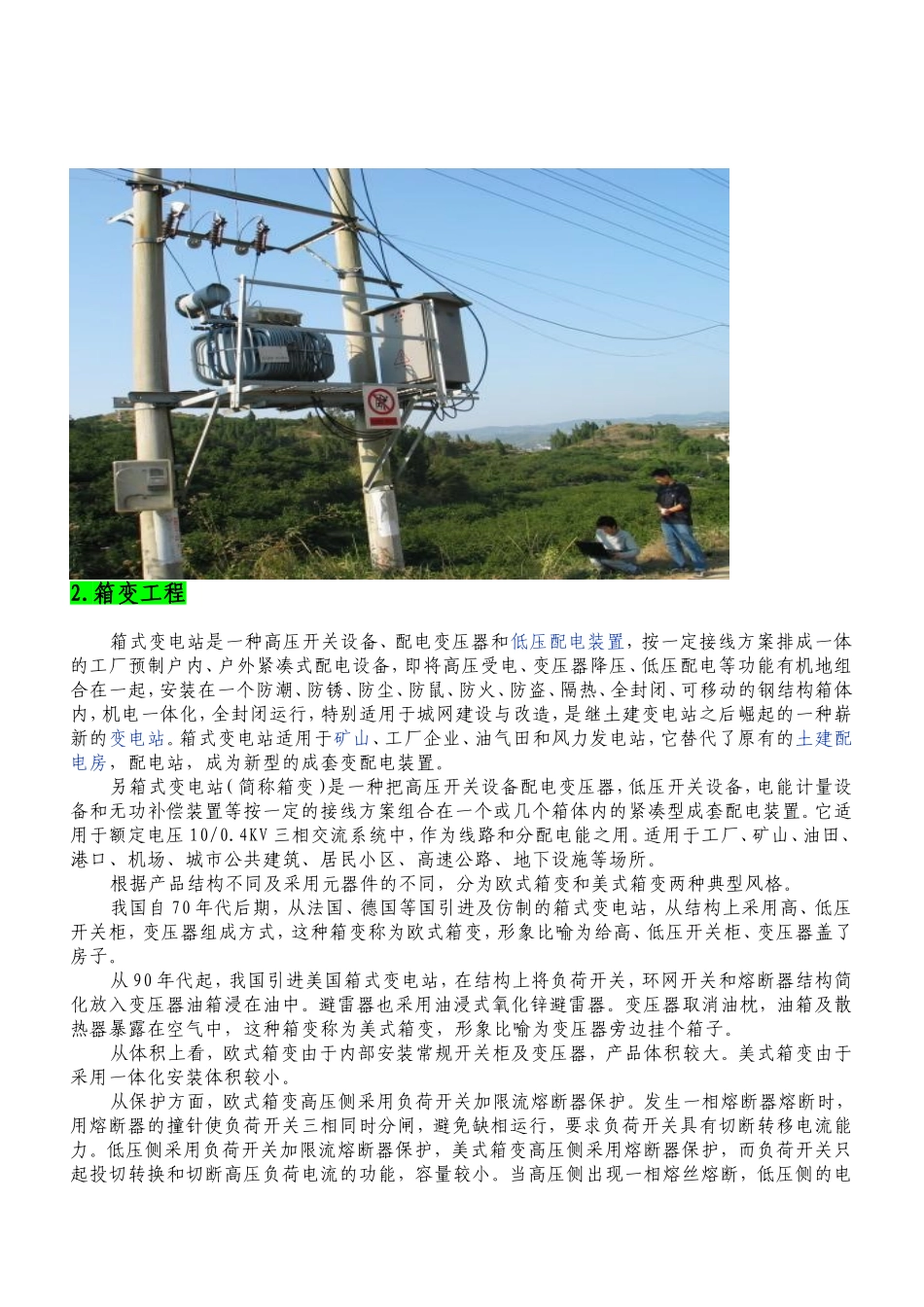

一、电力工程分类1.柱变工程？由配电变压器、综合配电柜、跌落式熔断器、避雷器、导线、低压电力电缆、混凝土电杆、绝缘子、金具及铁附件、混凝土预制品构件组成。①10kV配电变压器台架的安装大多数是使用双杆柱上安装变压器(容量小于500kVoA),两杆的间距为2m,变压器在杆上倾斜不大于20mm,配电变压器台架用两条2.4m的槽钢固定于两电杆上,台架距地面不低于2.5m,台架倾斜不应大于台高的1/100。变压器脚底与台架用4根螺丝上紧,同时变压器的高、低压柱头要加装防尘罩,变压器要悬挂警告牌。另外安装铁件均需镀锌,并且100kVoA以上的变压器要安装一台隔离开关。②跌落式熔断器的安装配电变压器的高、低压侧均应装设熔断器。高压侧熔断器的底部对地面的垂直距离不低于4.5m,各相熔断器的水平距离不小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺利地跌落下来,跌落式熔断器的轴线应与垂直线成15%～30%角。低压侧熔断器的底部对地面的垂直距离不低于3.5m,各相熔断器的水平距离不小于0.2m。③避雷器的安装影响配电变压器运行的外界因素大部分来自雷电事故。因此,变压器装设防雷装置,应选用无间隙合成绝缘外套金属氧化物避雷器,其工频电压耐受能力强,密封性好,保护特性稳定。④接地装置接地装置的地下部分由水平接地体和垂直接地体组成,水平接地体一般采用4根长度为5m的40mm×4mm的扁钢,垂直接地体采用5根长度为2.5m的50mm×50mm×5mm的角钢分别与水平接地每隔5m焊接一处。水平接地体在土壤中埋设深为0.6～0.8m,垂直接地体则是在水平接地体基础上打入地里的。接地引上线采用40mm×4mm扁钢,为了检测方便和用电安全,用于柱上式安装的变压器,引上线连接点应设在变压器底下的槽钢位置。⑤引落线与主体要求新建和改造配电变压器的引落线均应采用多股绝缘线,其截面应按变压器的额定容量选择,高压引落线与抱箍、掌铁、电杆、变压器外壳等距离不应小于200mm,高压引落线间的距离在引线处不小于300mm,低压引落线间的距离及其它物体的距离不小于150mm2.箱变工程箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。另箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。根据产品结构不同及采用元器件的不同，分为欧式箱变和美式箱变两种典型风格。我国自70年代后期，从法国、德国等国引进及仿制的箱式变电站，从结构上采用高、低压开关柜，变压器组成方式，这种箱变称为欧式箱变，形象比喻为给高、低压开关柜、变压器盖了房子。从90年代起，我国引进美国箱式变电站，在结构上将负荷开关，环网开关和熔断器结构简化放入变压器油箱浸在油中。避雷器也采用油浸式氧化锌避雷器。变压器取消油枕，油箱及散热器暴露在空气中，这种箱变称为美式箱变，形象比喻为变压器旁边挂个箱子。从体积上看，欧式箱变由于内部安装常规开关柜及变压器，产品体积较大。美式箱变由于采用一体化安装体积较小。从保护方面，欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行，要求负荷开关具有切断转移电流能力。低压侧采用负荷开关加限流熔断器保护，美式箱变高压侧采用熔断器保护，而负荷开关只起投切转换和切断高压负荷电流的功能，容量较小。当高压侧出现一相熔丝熔断，低压侧的电压就降低，塑壳自动空气开关欠电压保护或过电流保护就会动作...
