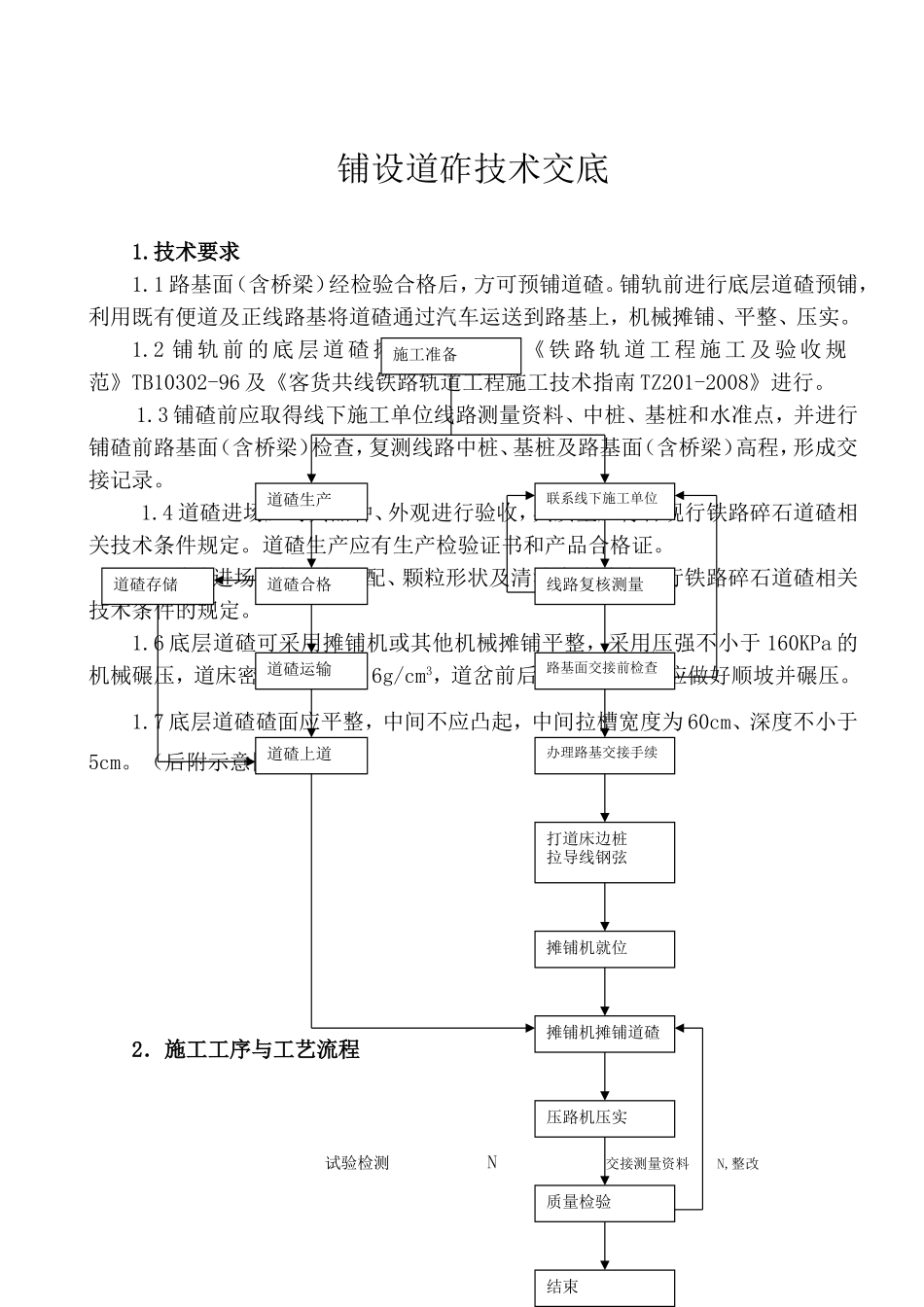

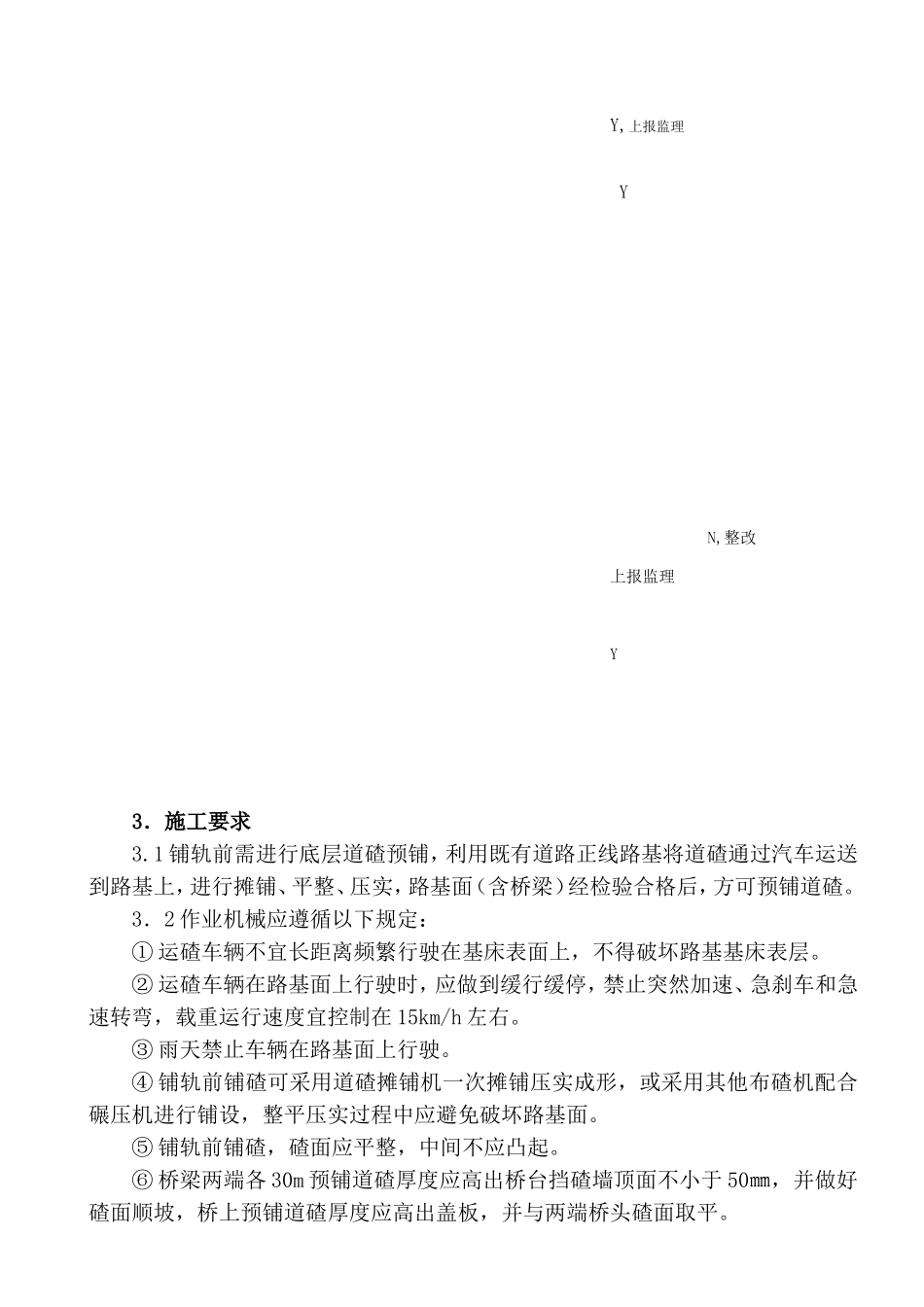

技术交底记录工程名称南水北调与铁路交叉工程Ⅲ标交底类别铺设道砟施工技术交底附件1：铺设道砟施工技术交底附件2：各路基段铺轨前铺设道砟数量表要求：严格执行交底交底单位工程部交底人复核人批准人接收单位接收人/时间年月日附件1铺设道砟技术交底1.技术要求1.1路基面（含桥梁）经检验合格后，方可预铺道碴。铺轨前进行底层道碴预铺，利用既有便道及正线路基将道碴通过汽车运送到路基上，机械摊铺、平整、压实。1.2铺轨前的底层道碴摊铺严格按照《铁路轨道工程施工及验收规范》TB10302-96及《客货共线铁路轨道工程施工技术指南TZ201-2008》进行。1.3铺碴前应取得线下施工单位线路测量资料、中桩、基桩和水准点，并进行铺碴前路基面（含桥梁）检查，复测线路中桩、基桩及路基面（含桥梁）高程，形成交接记录。1.4道碴进场应对其品种、外观进行验收，其质量应符合现行铁路碎石道碴相关技术条件规定。道碴生产应有生产检验证书和产品合格证。1.5道碴进场时的粒径级配、颗粒形状及清洁度应符合现行铁路碎石道碴相关技术条件的规定。1.6底层道碴可采用摊铺机或其他机械摊铺平整，采用压强不小于160KPa的机械碾压，道床密度不低于1.6g/cm3，道岔前后各30m范围内应做好顺坡并碾压。1.7底层道碴碴面应平整，中间不应凸起，中间拉槽宽度为60cm、深度不小于5cm。（后附示意图）2．施工工序与工艺流程试验检测N交接测量资料N,整改施工准备联系线下施工单位线路复核测量打道床边桩拉导线钢弦摊铺机就位摊铺机摊铺道碴压路机压实质量检验结束道碴生产道碴合格道碴运输路基面交接前检查办理路基交接手续道碴存储道碴上道Y,上报监理YN,整改上报监理Y3．施工要求3.1铺轨前需进行底层道碴预铺，利用既有道路正线路基将道碴通过汽车运送到路基上，进行摊铺、平整、压实，路基面（含桥梁）经检验合格后，方可预铺道碴。3．2作业机械应遵循以下规定：①运碴车辆不宜长距离频繁行驶在基床表面上，不得破坏路基基床表层。②运碴车辆在路基面上行驶时，应做到缓行缓停，禁止突然加速、急刹车和急速转弯，载重运行速度宜控制在15km/h左右。③雨天禁止车辆在路基面上行驶。④铺轨前铺碴可采用道碴摊铺机一次摊铺压实成形，或采用其他布碴机配合碾压机进行铺设，整平压实过程中应避免破坏路基面。⑤铺轨前铺碴，碴面应平整，中间不应凸起。⑥桥梁两端各30m预铺道碴厚度应高出桥台挡碴墙顶面不小于50㎜，并做好碴面顺坡，桥上预铺道碴厚度应高出盖板，并与两端桥头碴面取平。3.3铺轨前道碴主要设备由摊铺机或布碴机、压实机械、自卸车、装载机等组成。铺轨前铺碴施工基本工艺流程见图。注：铺设碴下胶垫按设计进行铺轨前铺碴施工基本工艺流程图4．劳动力组织作业工地配备专职队长、技术负责人，技术，质量、安全、试验、材料、领工员，工班长，均由施工企业正式职工担任。5．质量控制及检验5.1质量控制工班在作业时，按照下列标准进行质量控制；每道工序完成后质检员按照下列要求进行检验。5.1.1摊铺的底层道碴必须由道碴生产单位提供道碴合格证。5.1.2预铺后的底碴碴面应平整，其平整度应满足铺轨需要，碴面中间不得凸起。5.1.3底碴摊铺压实后道床密度不得小于1.6g/cm3，正线道岔下道床密度不低于1.7g/cm3。5.2质量检验5.2.1道碴材质应符合铁路碎石道碴相关技术条件的规定。检验数量：施工单位、监理单位全部检查。检验方法：查验进场检验证书、生产检验证书和产品合格证，必要时建设单位、施工单位和监理单位共同对采石场进行见证取样检测。5.2.2道碴进场时的粒径级配、形状颗粒及清洁度应符合铁路碎石道检验数量：同一产地品种且连续进场的道碴，每5000m3,为一批，不足5000m3时亦按一批计。施工单位每批抽检1次，监理单位全部见证检验。检验方法：施工单位采用筛分、专用量规检测或待定检验；监理单位检查施工单位检验报告，并进行见证检验。5.2.3底层道碴应采用压强不小于160KPa的机械碾压，道床密度不得小于试验确定参数摊铺压实作业检测验交整修路基床表面铺碴下胶垫测量放线整修放线区摊铺作业区检测验交区1.6g/cm3。检验数量：施工单位每5km抽检5处，每处测2个点位；监理单位全部见证检测。检验方法...
