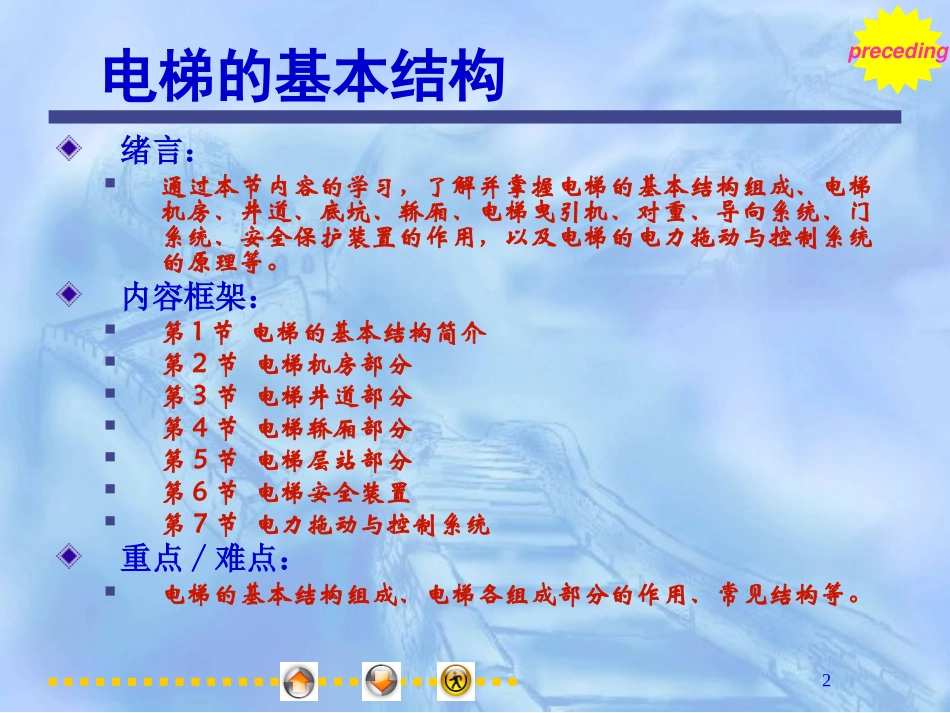

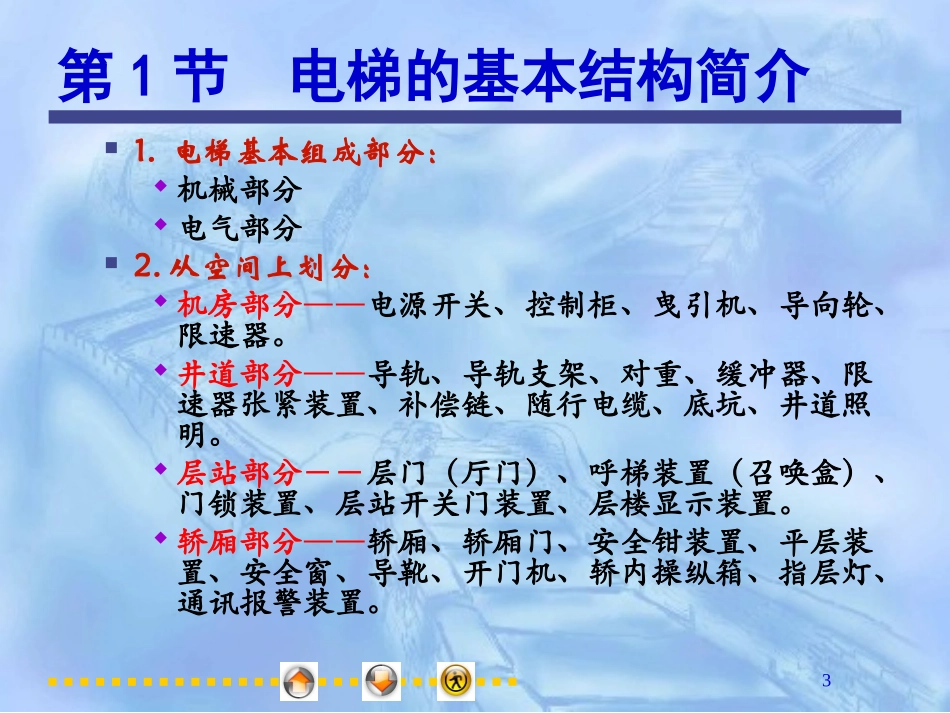

电梯技术电梯技术2电梯的基本结构绪言：通过本节内容的学习，了解并掌握电梯的基本结构组成、电梯机房、井道、底坑、轿厢、电梯曳引机、对重、导向系统、门系统、安全保护装置的作用，以及电梯的电力拖动与控制系统的原理等。内容框架：第1节电梯的基本结构简介第2节电梯机房部分第3节电梯井道部分第4节电梯轿厢部分第5节电梯层站部分第6节电梯安全装置第7节电力拖动与控制系统重点/难点：电梯的基本结构组成、电梯各组成部分的作用、常见结构等。preceding3第1节电梯的基本结构简介1.电梯基本组成部分：机械部分电气部分2.从空间上划分：机房部分――电源开关、控制柜、曳引机、导向轮、限速器。井道部分――导轨、导轨支架、对重、缓冲器、限速器张紧装置、补偿链、随行电缆、底坑、井道照明。层站部分－－层门（厅门）、呼梯装置（召唤盒）、门锁装置、层站开关门装置、层楼显示装置。轿厢部分――轿厢、轿厢门、安全钳装置、平层装置、安全窗、导靴、开门机、轿内操纵箱、指层灯、通讯报警装置。4µçÌݳ£Ê¶Ö®µçÌݽṹ£¨Flash£©.swf5第2节电梯机房部分电梯机房(控制间)：一般设置在电梯井道顶部(机房上置式)。机房内设备：曳引机、导向轮、控制柜、限速器、总电源控制盒等。“虽然乘客看不列它，但它和人的心脏一样重要，电梯的运行全靠它！”6第2节电梯机房部分2.1曳引机1.曳引系统和曳引机的组成曳引系统组成：曳引机、曳引绳、导向轮、反绳轮等。7第2节电梯机房部分曳引机作用：是电梯轿厢升降的主拖动机械。曳引钢丝绳的两端分别连接轿厢和对重（或者两端固定在机房上），依靠钢丝绳与曳引轮绳槽之间的摩擦力来驱动轿厢升降。导向轮的作用：分开轿厢和对重的间距，采用复绕型时还可增加曳引能力。导向轮安装在曳引机架上或承重梁上。电梯曳引机分类：齿轮曳引机－用于低、快速电梯（<2.0m/s），有减速箱、常用蜗轮蜗杆传动、传动比大、运行平稳、噪音较低、体积较小。无齿轮曳引机－用于高速和超高速电梯（>2.0m/s），传动效率高、噪音小、传动平稳、但能耗大、造价高、维修不便。8第2节电梯机房部分9第2节电梯机房部分曳引机结构组成：电动机制动联轴器制动器减速器(无齿轮曳引机没有减速箱)曳引轮底座光电码盘（调速电梯装有）10第2节电梯机房部分2.电动机电梯使用电动机的特征：断续周期工作、频繁启动、正反转、较大的起动力矩、较硬的机械特性、较小的起动电流、良好的调速性能（对调速电机）。交流异步电动机形式选择：无调速要求、负荷较小时－鼠笼式感应电动机；有调速要求、负荷较大时－绕线转子电动机；曳引电动机额定功率计算：（见教材P79）直流电动机：一般使用带可控硅整流的直流电动机，是电梯发展的方向。102)1(NNPNvmKKP11第2节电梯机房部分3.制动器是安全装置。在正常断电或异常情况下均可实现停车。电磁制动器安装在电动机轴与蜗杆轴的连接处电梯一般采用常闭式双瓦块型直流电磁制动器，其性能稳定，噪声小，制动可靠。结构组成：制动电磁铁、制动臂、制动瓦块、制动弹簧。12第2节电梯机房部分13第2节电梯机房部分工作原理：电梯准备通电启动时，制动器上电松闸；当电梯停止运行，或电动机掉电时，制动器立即断电并靠弹簧力使制动器制动，曳引机停止运行并制停轿厢运行。14第2节电梯机房部分4.减速器对于有齿轮曳引机，在曳引电动机转轴和曳引轮转轴之间安装减速器(箱)。目的：将电动机轴输出的较高转速降低到曳引轮所需的较低转速，同时得到较大的曳引转矩，以适应电梯运行的要求。按传动方式分：蜗轮蜗杆传动，多采用斜齿轮传动，15第2节电梯机房部分蜗轮蜗杆传动(蜗杆减速器)组成：由带主动轴的蜗杆与安装在壳体轴承上带从动轴的蜗轮。特点：传动比大（可达18～120）、噪声小、传动平稳、结构紧凑、体积较小、安全可靠；而且当由蜗轮传动蜗杆时，反效率低，有一定的自锁能力；可以增加电梯制动力矩安全系数，增加电梯停车时的安全性。16第2节电梯机房部分减速比其蜗杆轴的转速与蜗轮轴的转速之比。...
