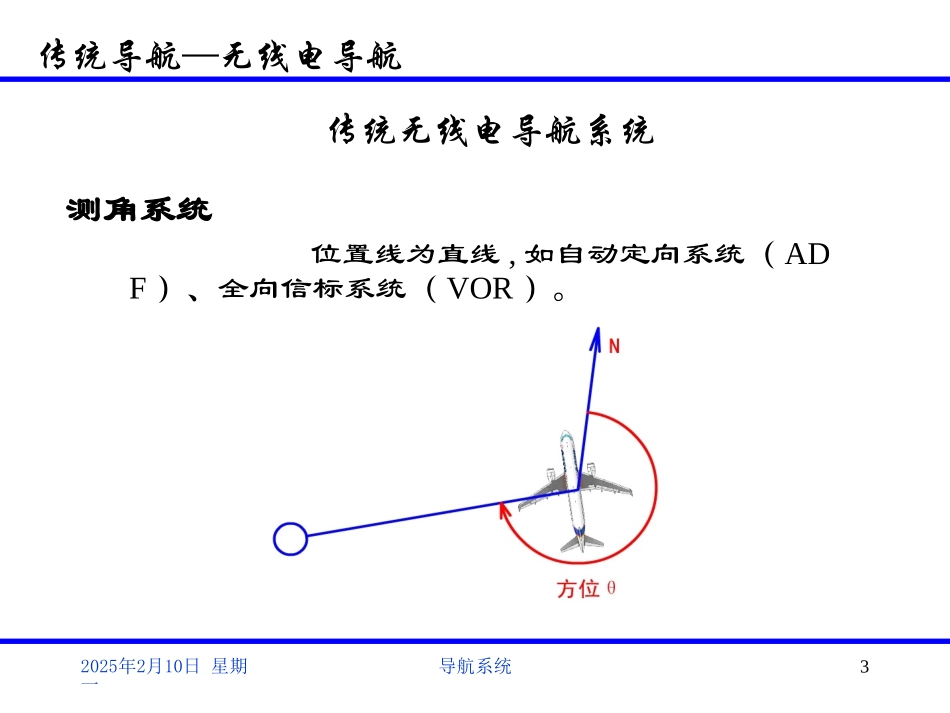

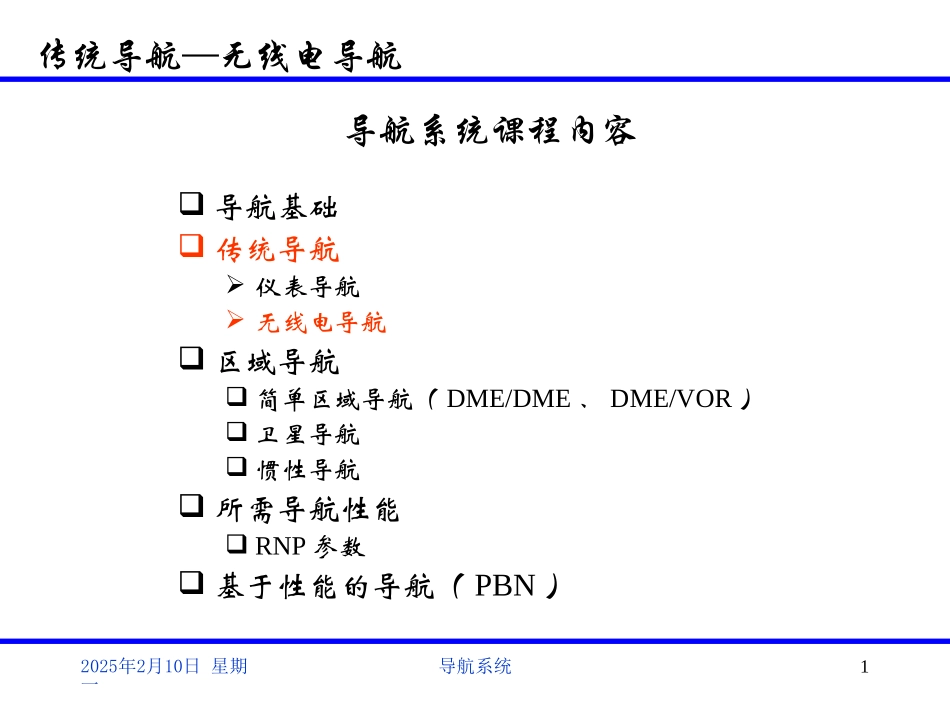

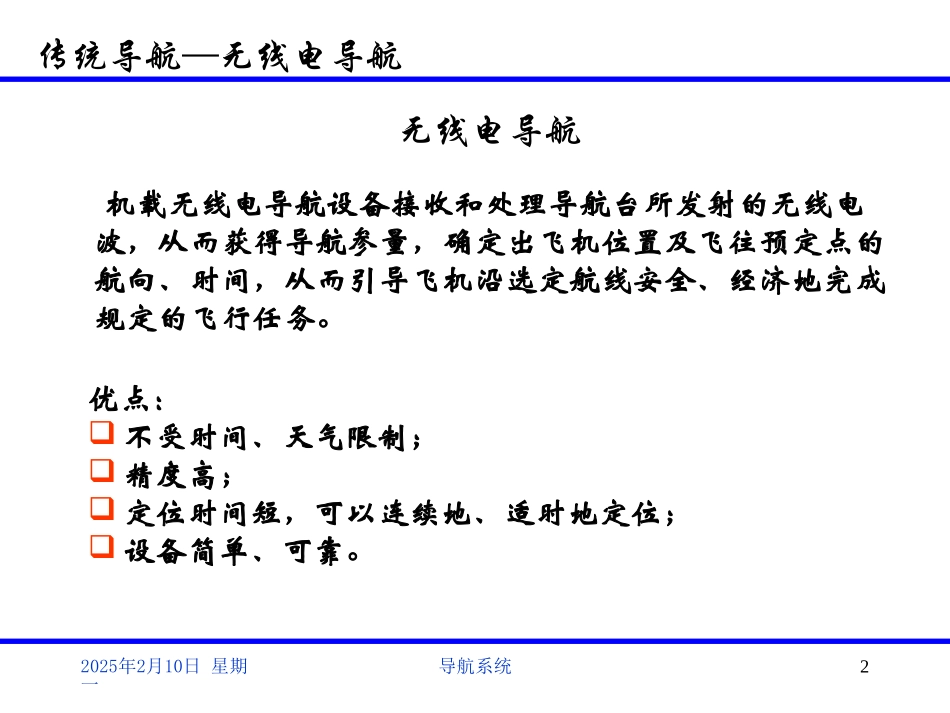

传统导航—无线电导航2025年2月10日星期一导航系统1导航系统课程内容导航基础传统导航仪表导航无线电导航区域导航简单区域导航（DME/DME、DME/VOR）卫星导航惯性导航所需导航性能RNP参数基于性能的导航（PBN）传统导航—无线电导航2025年2月10日星期一导航系统2机载无线电导航设备接收和处理导航台所发射的无线电波，从而获得导航参量，确定出飞机位置及飞往预定点的航向、时间，从而引导飞机沿选定航线安全、经济地完成规定的飞行任务。无线电导航优点：不受时间、天气限制；精度高；定位时间短，可以连续地、适时地定位；设备简单、可靠。传统导航—无线电导航2025年2月10日星期一导航系统3测角系统位置线为直线,如自动定向系统（ADF）、全向信标系统（VOR）。传统无线电导航系统传统导航—无线电导航2025年2月10日星期一导航系统4测距系统位置线为圆，如测距机（DME）。DME传统无线电导航系统传统导航—无线电导航2025年2月10日星期一导航系统5测高系统位置线为等高线，如无线电高度表。传统无线电导航系统传统导航—无线电导航2025年2月10日星期一导航系统6无线电导航设备和系统分类1按测量电信号的参量不同振幅、频率、相位、脉冲、脉冲/相位2按测量的位置线几何形状测角、测距、测角/测距、测高、测距差3按有效作用距离近程、远程、超远程4按机载设备实现的系统功能分自备式、他备式5按无线电导航台的安装位置陆基、空基、星基6按飞机的飞行区域分航路、终端区传统导航—无线电导航自动定向机（ADF)传统导航—无线电导航2025年2月10日星期一导航系统8ADF概述自动定向机（ADF）是一种具有广泛用途的无线电导航设备，1925年开始试验，1927年首次使用。自动定向机（ADF）系统是一种导航辅助系统。ADF接收机使用来自地面站的调幅（AM）信号来计算ADF地面站相对于飞机纵轴的方位。ADF系统也接收标准调幅无线电广播。自动定向机的功用：1.测量飞机到选择地面台的相对方位角（主要的），进行向台（TO）或背台（FROM）飞行。2.收听气象报告和中波广播。传统导航—无线电导航2025年2月10日星期一导航系统9ADF系统组成地面发射台地面电台有两种：NDB（或称为归航台），190～～550kHz标准中波广播电台，550～～1750kHz机载设备定向接收机、控制盒、方位指示器、环形大线和垂直天线。选用中长波的原因ADF定向主要使用地面波（天波，由于电离层变化，不稳定），中长波地波衰减少。传统导航—无线电导航2025年2月10日星期一导航系统10NDB地面台按用途分，地面导航台分为两种：1.航线导航台：装在航路上某些检查点上，供飞机在航线上定向和定位用。发射功率大：400W～1000W工作距离远：≮150Km2.双归航台着陆系统：装在跑道中心延长线上，供飞机进近着陆用。（因需两个导航台，故称双归航台）通常，与外指点信标台安装在一起的，叫远台，一般兼做航线导航台用，发射功率大；与中指点信标台安装在一起的，叫近台。发射功率约100W，工作距离约50Km。传统导航—无线电导航2025年2月10日星期一导航系统11NDB地面台发射信号的方向性图：全向发射，故叫无方向信标（NDB）电波极化方向：垂直极化波台识别码发射：莫尔斯电码，由2～3个字母组成，发射速率20～30个字母/分；等幅报发射：键控等幅信号，莫尔斯电码点或划期间发射等幅载波。调幅报发射：载波连续发射，莫尔斯电码点或划期间键控1020Hz调幅。一般归航台以调幅方式发射识别码，防止载波中断引起ADF指针摆动。NDB地面台传统导航—无线电导航2025年2月10日星期一导航系统12ADF原理（1）环形天线的方向性感应电动势e=K*sinθ（θ为电波来向和环形天线平面的夹角）传统导航—无线电导航2025年2月10日星期一导航系统13ADF原理（2）垂直天线产生圆形方向性图感应电动势e=K传统导航—无线电导航2025年2月10日星期一导航系统14ADF原理（3）自动定向两部天线联合接收，得到“心”形方向性图，只有一个最小值。传统导航—无线电导航2025年2月10日星期一导航系统15ADF定向传统导航—无线电导航2025年2月10日星期一导航系统16机载设备组成及控制显示机载ADF的类型按天线类型分：旋转环形...
