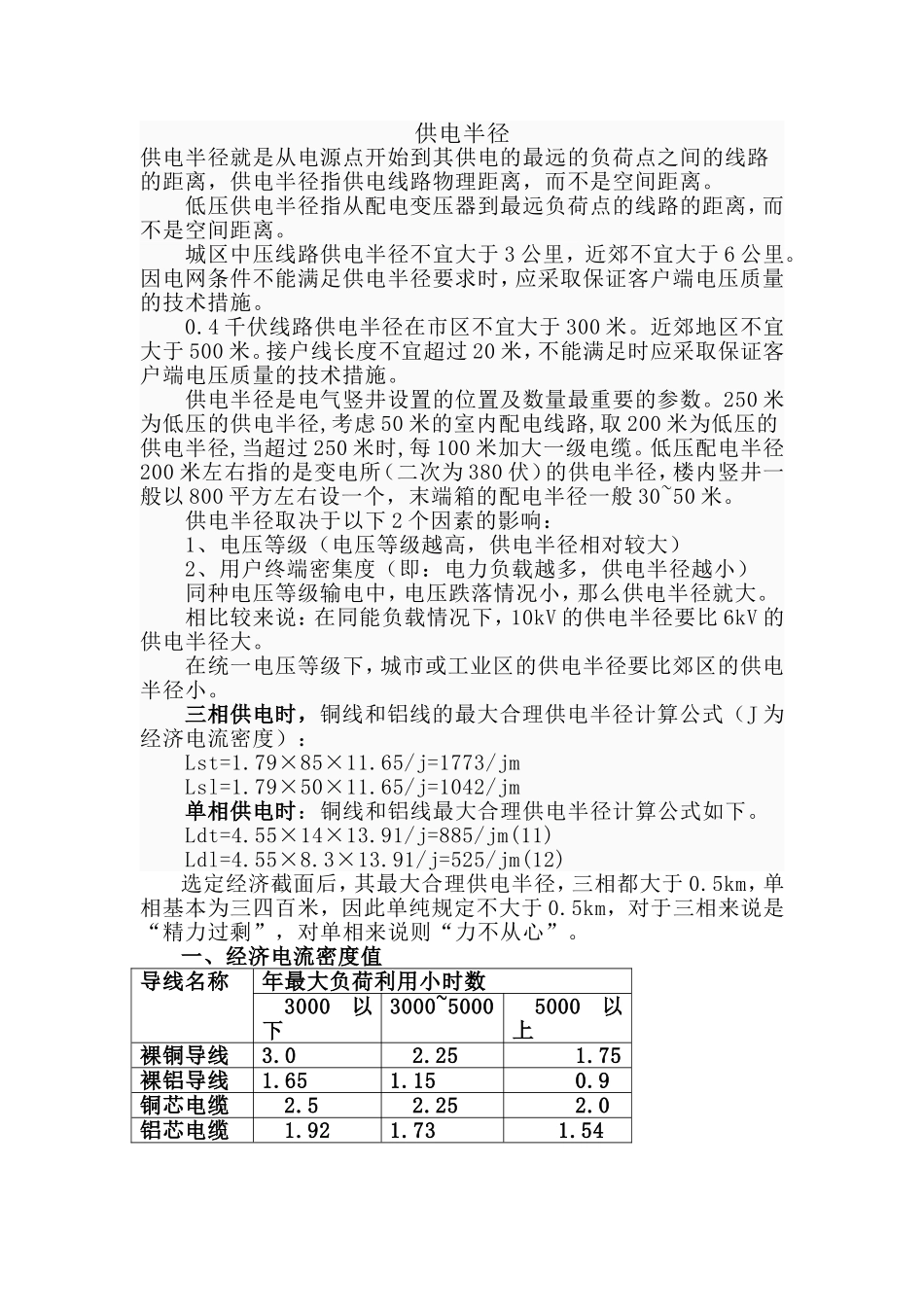

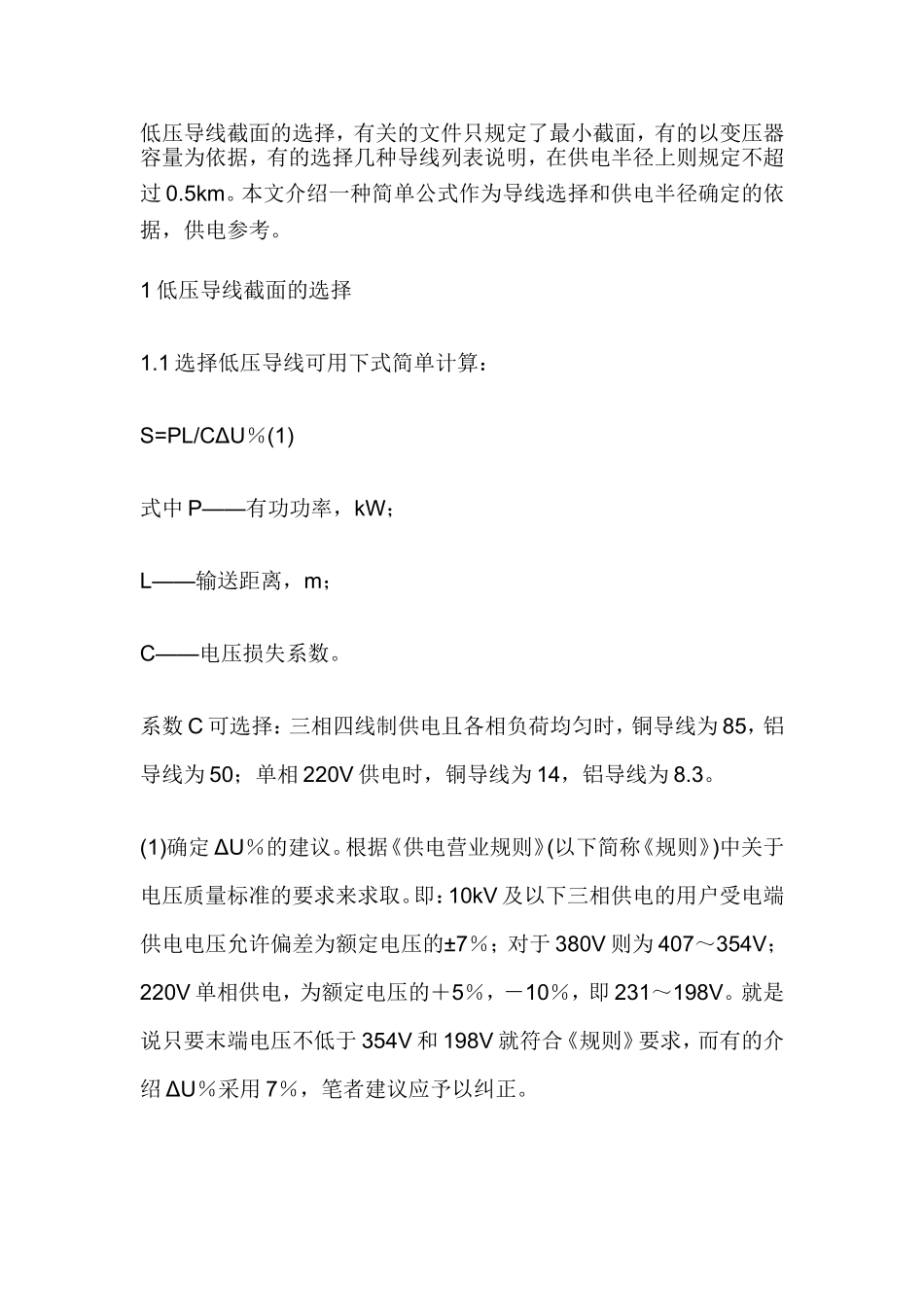

供电半径供电半径就是从电源点开始到其供电的最远的负荷点之间的线路的距离，供电半径指供电线路物理距离，而不是空间距离。低压供电半径指从配电变压器到最远负荷点的线路的距离，而不是空间距离。城区中压线路供电半径不宜大于3公里，近郊不宜大于6公里。因电网条件不能满足供电半径要求时，应采取保证客户端电压质量的技术措施。0.4千伏线路供电半径在市区不宜大于300米。近郊地区不宜大于500米。接户线长度不宜超过20米，不能满足时应采取保证客户端电压质量的技术措施。供电半径是电气竖井设置的位置及数量最重要的参数。250米为低压的供电半径,考虑50米的室内配电线路,取200米为低压的供电半径,当超过250米时,每100米加大一级电缆。低压配电半径200米左右指的是变电所（二次为380伏）的供电半径，楼内竖井一般以800平方左右设一个，末端箱的配电半径一般30~50米。供电半径取决于以下2个因素的影响：1、电压等级（电压等级越高，供电半径相对较大）2、用户终端密集度（即：电力负载越多，供电半径越小）同种电压等级输电中，电压跌落情况小，那么供电半径就大。相比较来说：在同能负载情况下，10kV的供电半径要比6kV的供电半径大。在统一电压等级下，城市或工业区的供电半径要比郊区的供电半径小。三相供电时，铜线和铝线的最大合理供电半径计算公式（J为经济电流密度）：Lst=1.79×85×11.65/j=1773/jmLsl=1.79×50×11.65/j=1042/jm单相供电时：铜线和铝线最大合理供电半径计算公式如下。Ldt=4.55×14×13.91/j=885/jm(11)Ldl=4.55×8.3×13.91/j=525/jm(12)选定经济截面后，其最大合理供电半径，三相都大于0.5km，单相基本为三四百米，因此单纯规定不大于0.5km，对于三相来说是“精力过剩”，对单相来说则“力不从心”。一、经济电流密度值导线名称年最大负荷利用小时数3000以下3000~50005000以上裸铜导线3.02.251.75裸铝导线1.651.150.9铜芯电缆2.52.252.0铝芯电缆1.921.731.54低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。1低压导线截面的选择1.1选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。(1)确定ΔU％的建议。根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。(2)确定ΔU％的计算公式。根据电压偏差计算公式，Δδ％=(U2－Un)/Un×100，可改写为：Δδ=(U1－ΔU－Un)/Un，整理后得：ΔU=U1－Un－Δδ．Un(2)对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。1.2低压导线截面计算公式1.2.1三相四线制：导线为铜线时，Sst=PL/85×11.65=1.01PL×10－3mm2(3)导线为铝线时，Ssl=PL/50×11.65=1.72PL×10－3mm2(4)1.2.2对于单相220V：导线为铜线时，Sdt=PL/14×13.91=5.14PL×10－3mm2(5)导线为铝线时，Sdl=PL/8.3×13.91=8.66PL×10－3mm2(6)式中下角标s、d、t、l分别表示三相、单相、铜、铝。所以只要知道了用电负荷kW和供电距离m，就可以方便地运用(3)～(6)式求出导线截面了。如果L用km，则去掉10－3。1.5需说明的几点1.5.1用公式计算出的截面是保证电压偏差要求的最小截面，实际选用一般是就近偏大一级。再者负荷是按集中考虑的，如果...
