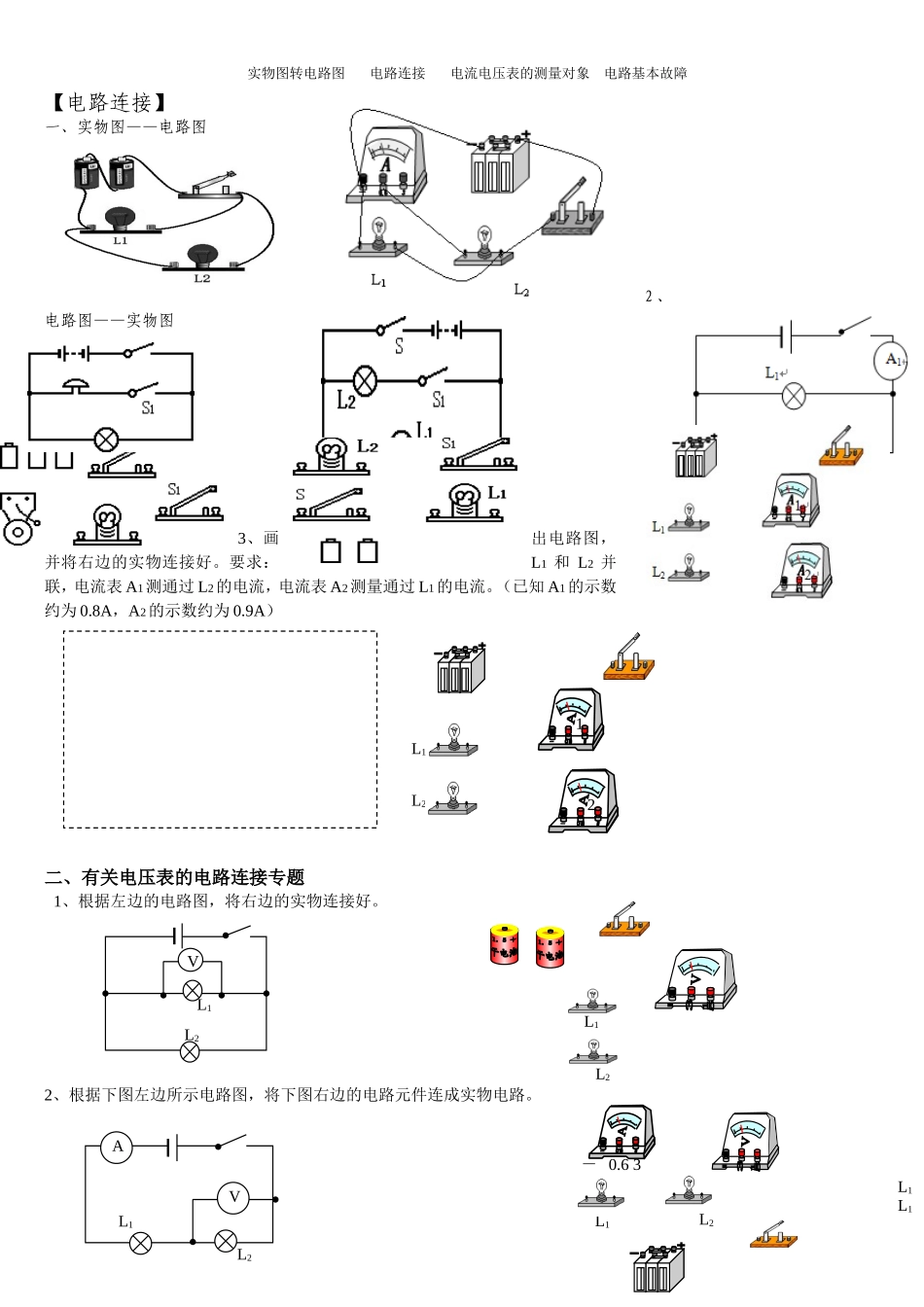

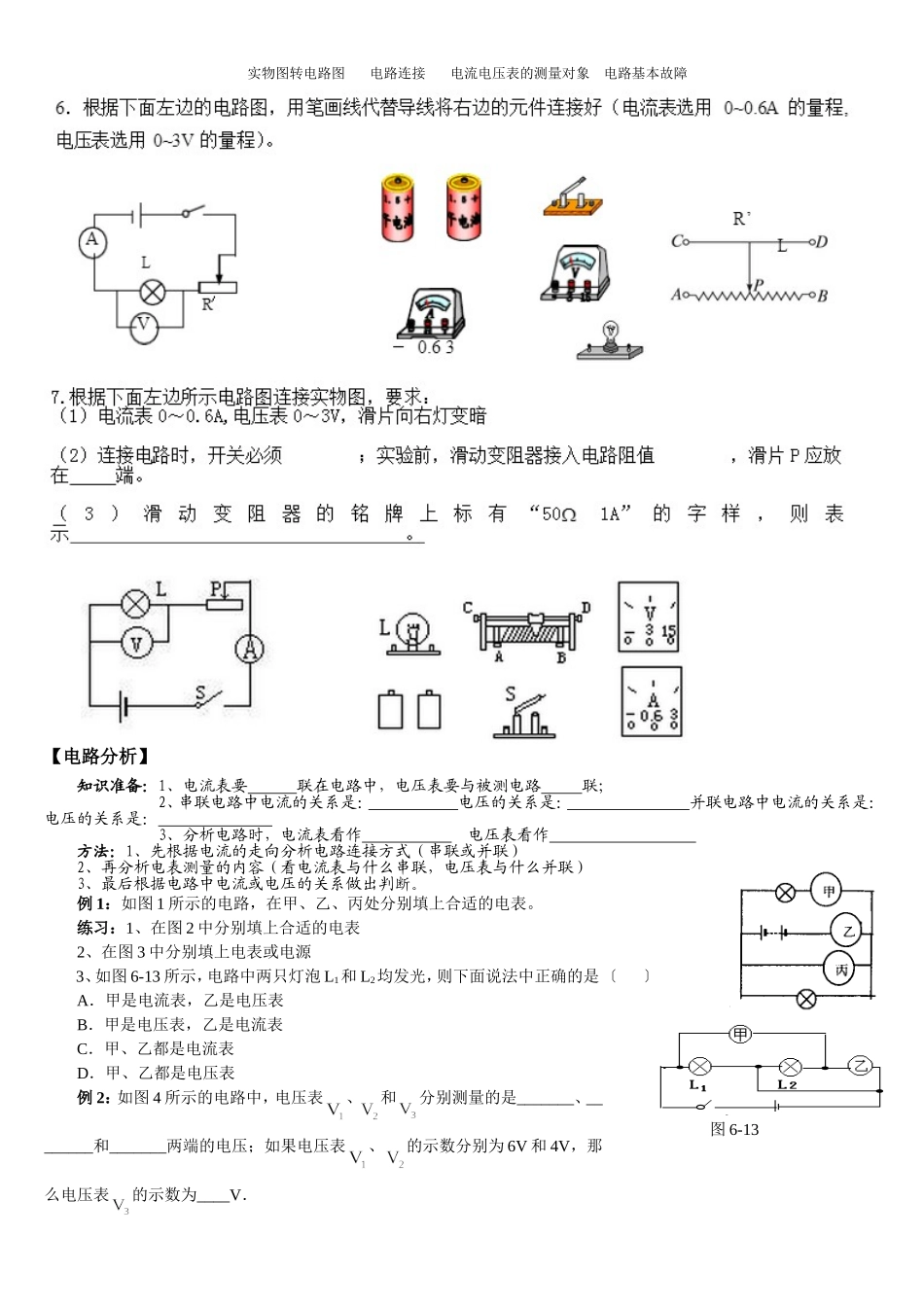

L2L1实物图转电路图电路连接电流电压表的测量对象电路基本故障【电路连接】一、实物图——电路图2、电路图——实物图3、画出电路图，并将右边的实物连接好。要求：L1和L2并联，电流表A1测通过L2的电流，电流表A2测量通过L1的电流。（已知A1的示数约为0.8A，A2的示数约为0.9A）二、有关电压表的电路连接专题1、根据左边的电路图，将右边的实物连接好。2、根据下图左边所示电路图，将下图右边的电路元件连成实物电路。L1L1L1L212L1L2VL1L2AV－0.63L2L1实物图转电路图电路连接电流电压表的测量对象电路基本故障三、滑动变阻器的连接综合训练：实物图转电路图电路连接电流电压表的测量对象电路基本故障【电路分析】知识准备：1、电流表要联在电路中，电压表要与被测电路联；2、串联电路中电流的关系是：电压的关系是：并联电路中电流的关系是：电压的关系是：3、分析电路时，电流表看作电压表看作方法：1、先根据电流的走向分析电路连接方式（串联或并联）2、再分析电表测量的内容（看电流表与什么串联，电压表与什么并联）3、最后根据电路中电流或电压的关系做出判断。例1：如图1所示的电路，在甲、乙、丙处分别填上合适的电表。练习：1、在图2中分别填上合适的电表2、在图3中分别填上电表或电源3、如图6-13所示，电路中两只灯泡L1和L2均发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表例2：如图4所示的电路中，电压表、和分别测量的是_______、________和_______两端的电压；如果电压表、的示数分别为6V和4V，那么电压表的示数为____V．图6-13实物图转电路图电路连接电流电压表的测量对象电路基本故障练习：1、如图6-16所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（）A．3V和4.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V2、如图5所示电路中，电源由4节干电池串联组成，当电路接通时。电压表V1的示数为4V，电压表V2的示数为3V，三只电阻R1、R2、R3两端的电压分别是、、。练习：1、如图6－14所示的电路，闭合开关S后，电灯L1、L2都不发光，且两电表的指针都不动．现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．电流表内部接线断了B．灯L1灯丝断了C．灯L2灯丝断了D．电流表和两个电灯都坏了例4：如图所示的电路中，A1与A2的指针都如图乙所示，那么通过L1与L2的电流分别是、练习：1、在图11中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。2、小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是Ａ．可能Ｌ１开路Ｂ．可能Ｌ２短路Ｃ．可能V１和V2所选量程不相同，Ｌ1短路Ｄ．可能V１和V2所选量程不相同，VL2S1S2图6-16图11V2V1L2L1S图甲051015V0123图乙
