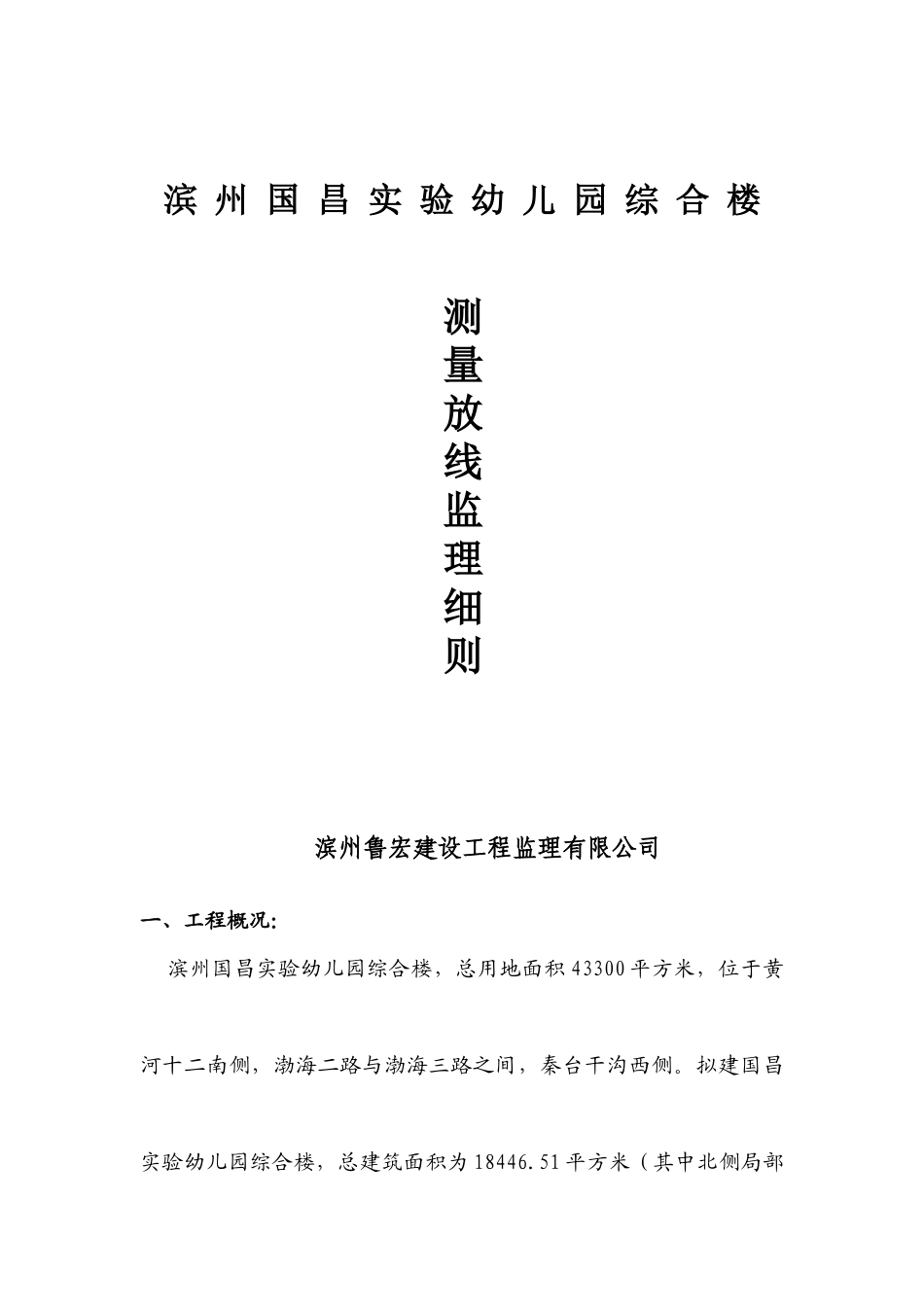

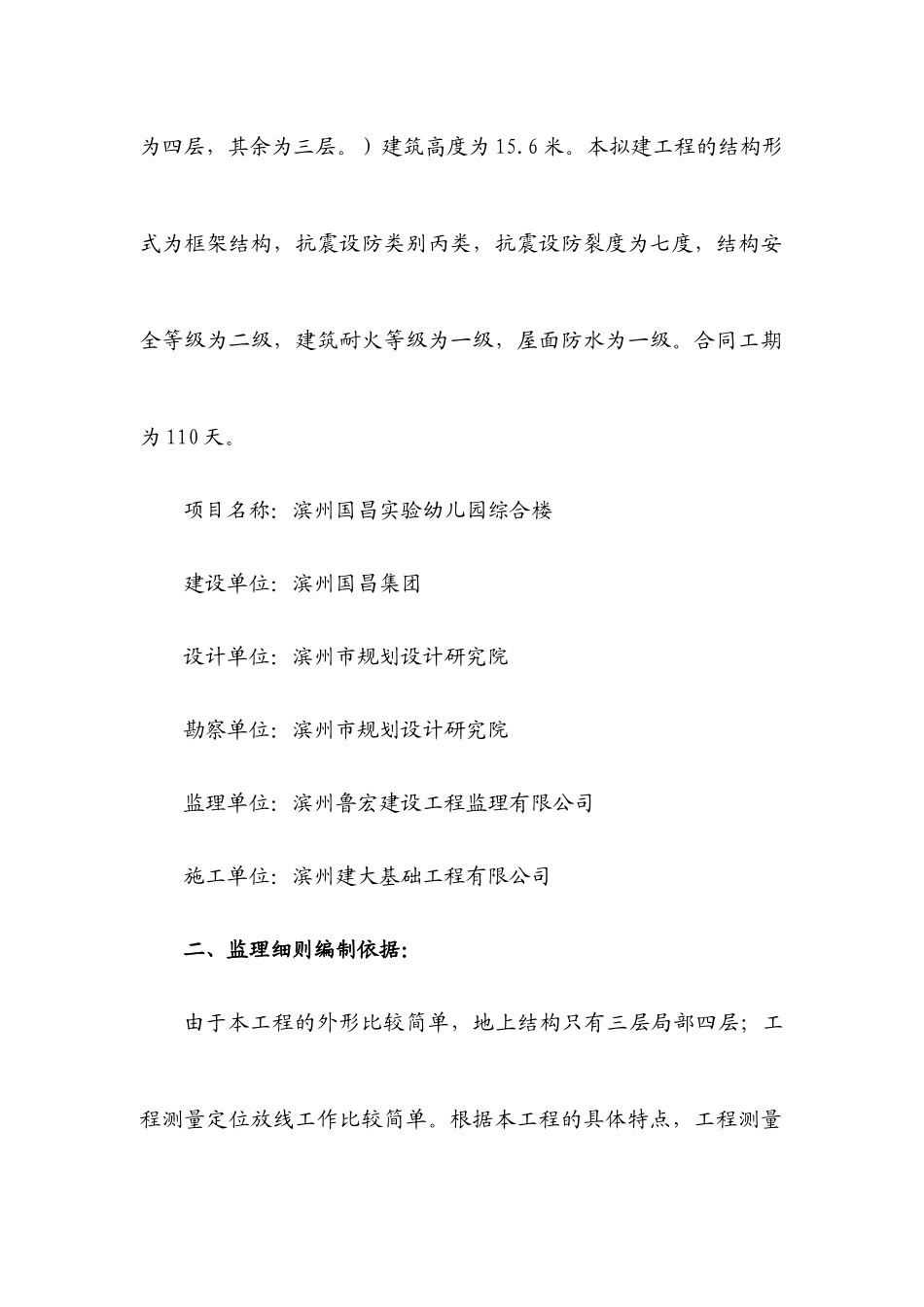

滨州国昌实验幼儿园综合楼测量放线监理细则滨州鲁宏建设工程监理有限公司一、工程概况：滨州国昌实验幼儿园综合楼，总用地面积43300平方米，位于黄河十二南侧，渤海二路与渤海三路之间，秦台干沟西侧。拟建国昌实验幼儿园综合楼，总建筑面积为18446.51平方米（其中北侧局部为四层，其余为三层。）建筑高度为15.6米。本拟建工程的结构形式为框架结构，抗震设防类别丙类，抗震设防裂度为七度，结构安全等级为二级，建筑耐火等级为一级，屋面防水为一级。合同工期为110天。项目名称：滨州国昌实验幼儿园综合楼建设单位：滨州国昌集团设计单位：滨州市规划设计研究院勘察单位：滨州市规划设计研究院监理单位：滨州鲁宏建设工程监理有限公司施工单位：滨州建大基础工程有限公司二、监理细则编制依据：由于本工程的外形比较简单，地上结构只有三层局部四层；工程测量定位放线工作比较简单。根据本工程的具体特点，工程测量定位放线监理细则编制工作将依据下列文件进行：1、经业主批准的本工程监理规划及其相关文件。2、经相关部门审批、业主同意的建设工程施工图。3、由施工单位根据本工程具体情况编制并经业主及监理公司审批通过的施工组织设计。4、本工程监理合同及施工合同。5、滨州市规划局提供的控制点（平面、高程控制点）及测量放线图。6、与工程相关的规范及设计文件。三、监理工作内容及流程：1、监理人员认真审核施工总平面布置图，并督促施工方认真熟悉审核施工总平面布置图及控制点，结合本工程的结构特点编制测量定位放线施工方案；提前进行图上作业，计算各控制点的座标及标高值。2、监理人员严格审查施工方编制的测量定位放线施工方案，审查其是否符合本工程的实际情况，是否有针对性。严禁出现无法操作的所谓“通用施工方案”。3、监理人员配合业主组织相关单位进行建筑物控制点的移交，组织施工单位进行复测工作。4、在建筑物红线外的控制点的移交和复测工作完成后，监理人员应立即组织施工单位按照已经过审批通过的施工组织设计中关于测量定位放线专项施工方案的相关要求进行施工场地内的平面、高程控制网（点）的测量和布置。5、当施工单位按照要求把施工场地内的平面、高程控制网（点）测量和布设完毕后，需将测量定位控制网（点）平面图报送监理公司及业主，监理人员必须尽快对测量结果进行复测，并将复测结果书面送达相关单位以作为后续施工的依据。6、监理人员应及时检查施工单位的测量设备是否合格，是否按照要求进行年检合格，测量操作人员是否持证上岗。7、组织进行场地平整测量，场地平整测量是施工方在施工前对场地地形地貌设置方格网，监理人员的主要是检测施工方测设的方格网及方格坐标点的标高，并在测设资料上签署意见。8、场地控制网（点）的测设，场地控制网（点）包括平面控制网（点）和标高控制网（点）。监理工程师应监督施工方准确地测定与保护好场地控制网，首先要审查施工方场地控制网测（点）设方案，然后才能进行控制网（点）测定。主要工作内容如下：（1）、场地平面控制网（点）的检测，施工方要按监理工程师批准的测量放线专项施工方案的要求进行场地平面控制网（点）的布置，以规划单位给定并经过复核合格的控制点为准进行测设。施工方将控制网测定，自检合格后，应向监理工程师报验验线测量记录，同时提交整体网闭合校对和局部核验资料。经监理工程师签认后，方可允许其正式使用该场地控制网（点）。（2）、标高控制网（点）的测设和检测：施工方应根据建设单位提供的并进过复核合格的标高控制点为准进行测设，将水平高程引测至场地内，按照已编制完成并经过审批的测量放线专项施工方案进行场内的标高控制网（点）布设，当标高控制网（点）布设完毕并经过自检合格后，施工方应将标高控制网测设成果汇总成书面资料报给监理工程师进行审核，监理人员在进行现场标高控制网（点）复测及资料复核合格后方可批准正式使用。9、建筑物定位放线的验线：根据本工程外形比较简单的实际情况，定位放线时可先将建筑物的轴线投射到工地围墙上或路面上，并做好明显的标记，自检合格后，报请监理工程师进行抽检复测，复检合格才能进行正式施工。基础施工...
