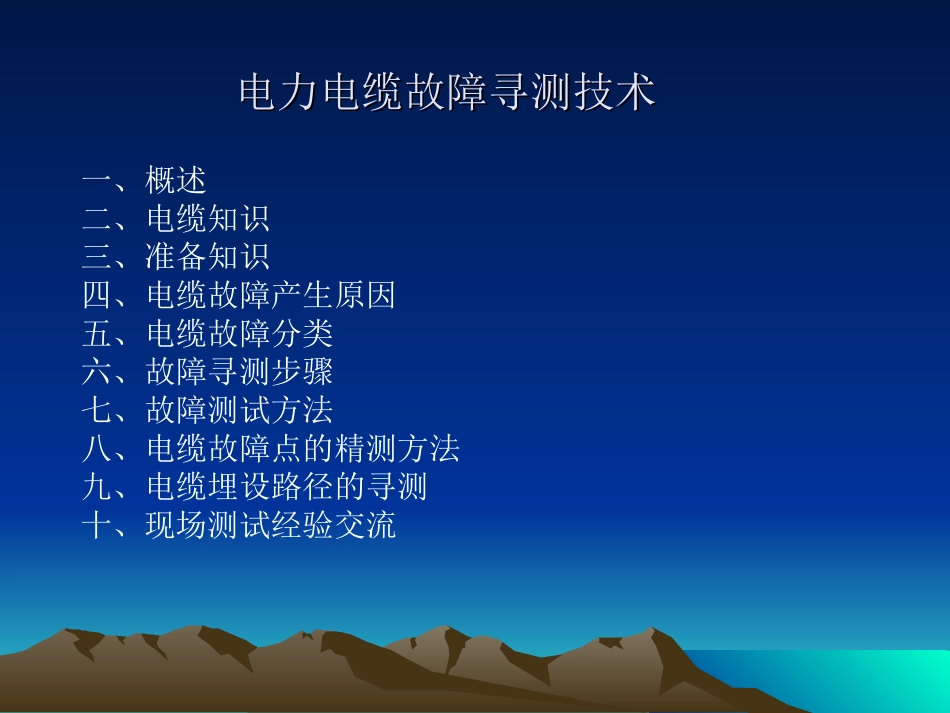

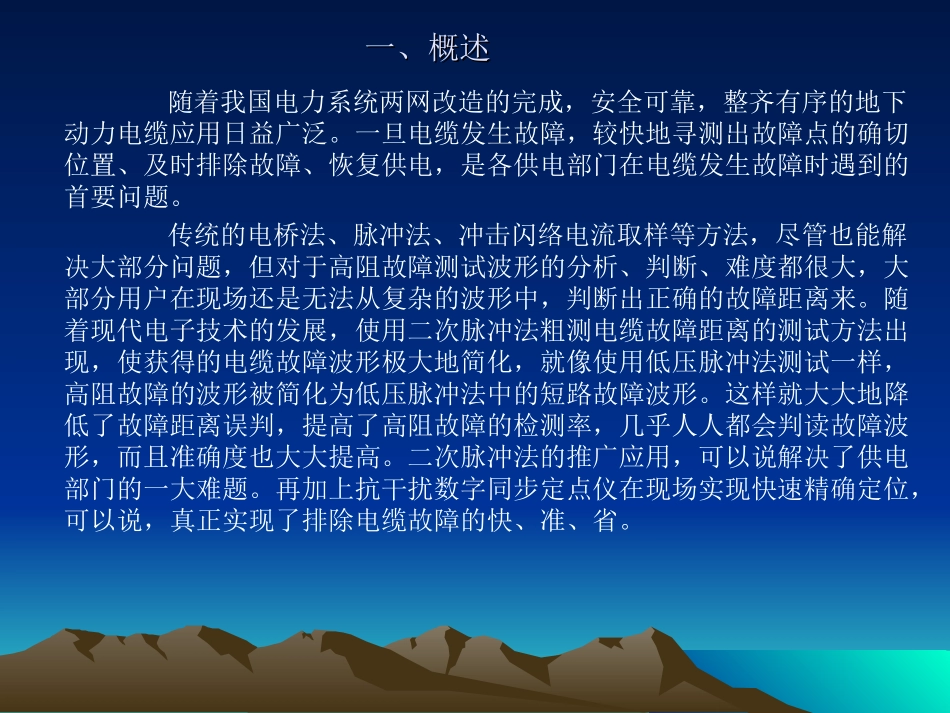

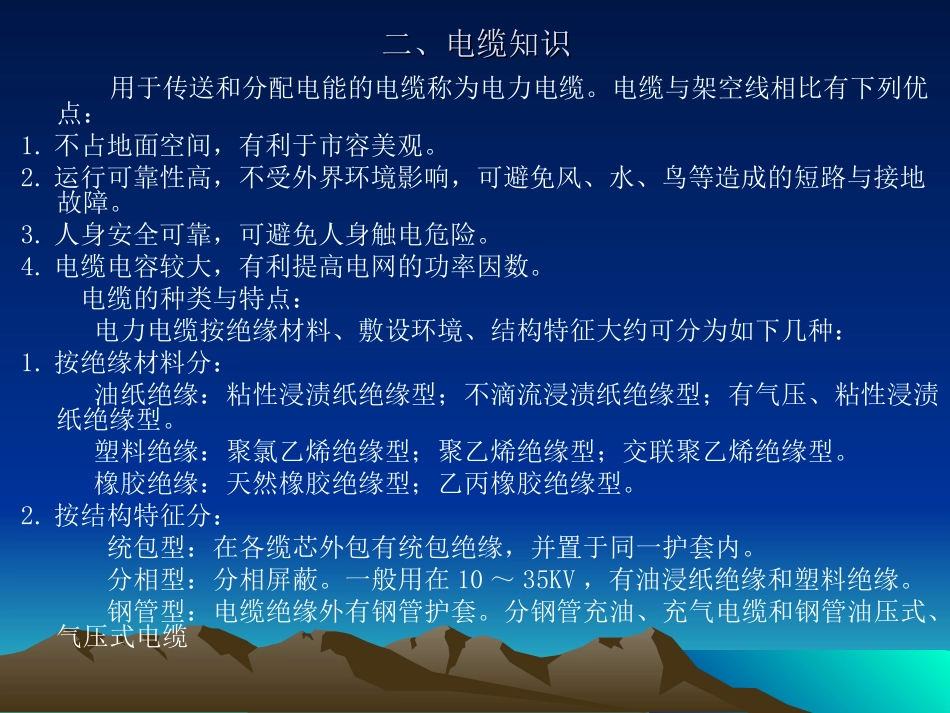

电力电缆故障寻测技术电力电缆故障寻测技术一、概述二、电缆知识三、准备知识四、电缆故障产生原因五、电缆故障分类六、故障寻测步骤七、故障测试方法八、电缆故障点的精测方法九、电缆埋设路径的寻测十、现场测试经验交流一、概述一、概述随着我国电力系统两网改造的完成，安全可靠，整齐有序的地下动力电缆应用日益广泛。一旦电缆发生故障，较快地寻测出故障点的确切位置、及时排除故障、恢复供电，是各供电部门在电缆发生故障时遇到的首要问题。传统的电桥法、脉冲法、冲击闪络电流取样等方法，尽管也能解决大部分问题，但对于高阻故障测试波形的分析、判断、难度都很大，大部分用户在现场还是无法从复杂的波形中，判断出正确的故障距离来。随着现代电子技术的发展，使用二次脉冲法粗测电缆故障距离的测试方法出现，使获得的电缆故障波形极大地简化，就像使用低压脉冲法测试一样，高阻故障的波形被简化为低压脉冲法中的短路故障波形。这样就大大地降低了故障距离误判，提高了高阻故障的检测率，几乎人人都会判读故障波形，而且准确度也大大提高。二次脉冲法的推广应用，可以说解决了供电部门的一大难题。再加上抗干扰数字同步定点仪在现场实现快速精确定位，可以说，真正实现了排除电缆故障的快、准、省。二、电缆知识二、电缆知识用于传送和分配电能的电缆称为电力电缆。电缆与架空线相比有下列优点：1.不占地面空间，有利于市容美观。2.运行可靠性高，不受外界环境影响，可避免风、水、鸟等造成的短路与接地故障。3.人身安全可靠，可避免人身触电危险。4.电缆电容较大，有利提高电网的功率因数。电缆的种类与特点：电力电缆按绝缘材料、敷设环境、结构特征大约可分为如下几种：1.按绝缘材料分：油纸绝缘：粘性浸渍纸绝缘型；不滴流浸渍纸绝缘型；有气压、粘性浸渍纸绝缘型。塑料绝缘：聚氯乙烯绝缘型；聚乙烯绝缘型；交联聚乙烯绝缘型。橡胶绝缘：天然橡胶绝缘型；乙丙橡胶绝缘型。2.按结构特征分：统包型：在各缆芯外包有统包绝缘，并置于同一护套内。分相型：分相屏蔽。一般用在10～35KV，有油浸纸绝缘和塑料绝缘。钢管型：电缆绝缘外有钢管护套。分钢管充油、充气电缆和钢管油压式、气压式电缆扁平型：三芯电缆的外形呈扁平状。一般用于大长度海底电缆。自容型：护套内部有压力的电缆。分自容式充油电缆和充气电缆。3.按敷设环境分：地下直埋，地下管道，水底，矿井，高海拔，高落差等，一般环境因素对护层结构有特殊要求，如机械强度、防腐蚀等。不同种类电缆的特点：1.油纸绝缘电缆：粘性浸渍纸绝缘电缆：制造质量稳定，工作寿命长。但，油易滴流，不宜作高落差敷设，允许工作场强低，不宜作超高压使用。不滴流浸渍纸绝缘电缆：浸渍剂在工作温度下不滴流，适宜高落差敷设，有较高的绝缘稳定性。2.塑料绝缘电缆：聚氯乙烯电缆：工艺性能好，易于加工，化学稳定性高（耐油、耐酸、耐碱、耐腐蚀），非延燃性，生产率高，价格低廉，敷设维护简单，但机械性易受温度影响。聚乙烯绝缘电缆：有良好介电性能（tgδ小，绝缘电阻大），工艺性能好，易于加工，耐湿性高，比重小。但抗电晕及耐热性能差，受热易变形，易开裂。交联聚乙烯绝缘电缆：有高的电气性能，击穿强度高，绝缘电阻大，介电常数小，tgδ小，有高的耐热性能和耐老化性能，允许工作温度高，载流量大，适于高落差与垂直敷设，是一种很有前途的电缆。但交联聚乙烯的脉冲击穿强度会随冲击脉冲次数的增加而下降，也会随温度的增加而下降。交联聚乙烯绝缘破坏的主要原因是电场作用下的树枝生长老化现象（绝缘层中因存在杂质、气隙、结构缺陷等，在所接触的化学物质、工作电场、环境中的水分等的作用下形成的树枝状物，如电树枝、电化树枝和水树枝）。3.橡皮绝缘电缆：橡皮绝缘电缆的橡胶种类很多，主要是天然橡胶加不同的添加剂组成不同的橡胶。都具有很好的柔软性，易弯曲，在很大的温度范围内具有弹性。有较好的的电气性能和化学稳定性。但耐电晕、耐臭氧、耐油性较差，一般适用于1KV以下电压等级的配电线路。乙丙橡胶等可用于35KV及以下等级的电缆。电力电缆的结构与材料：电力电缆结构主要包括线芯（导体）、绝缘层...
