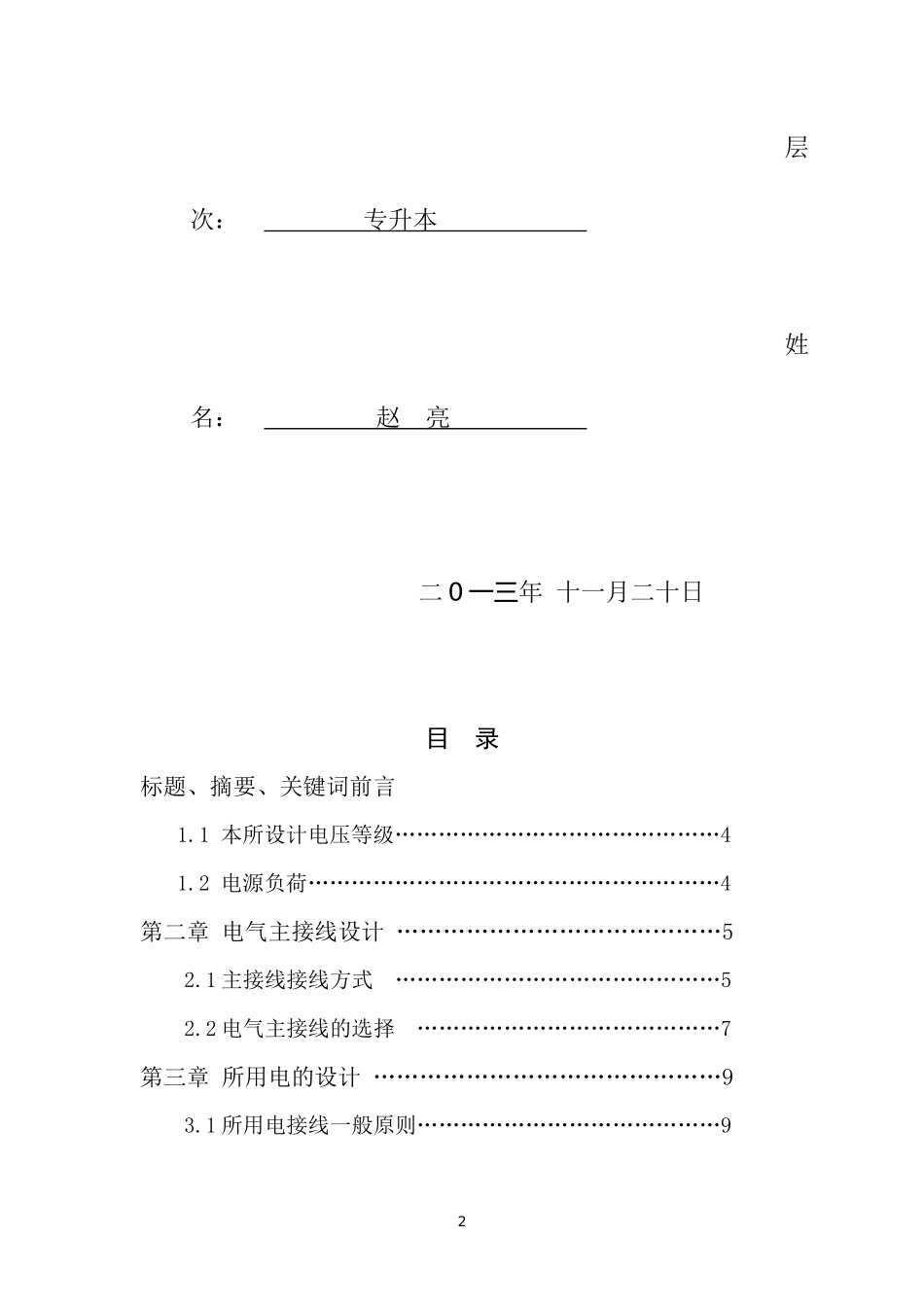

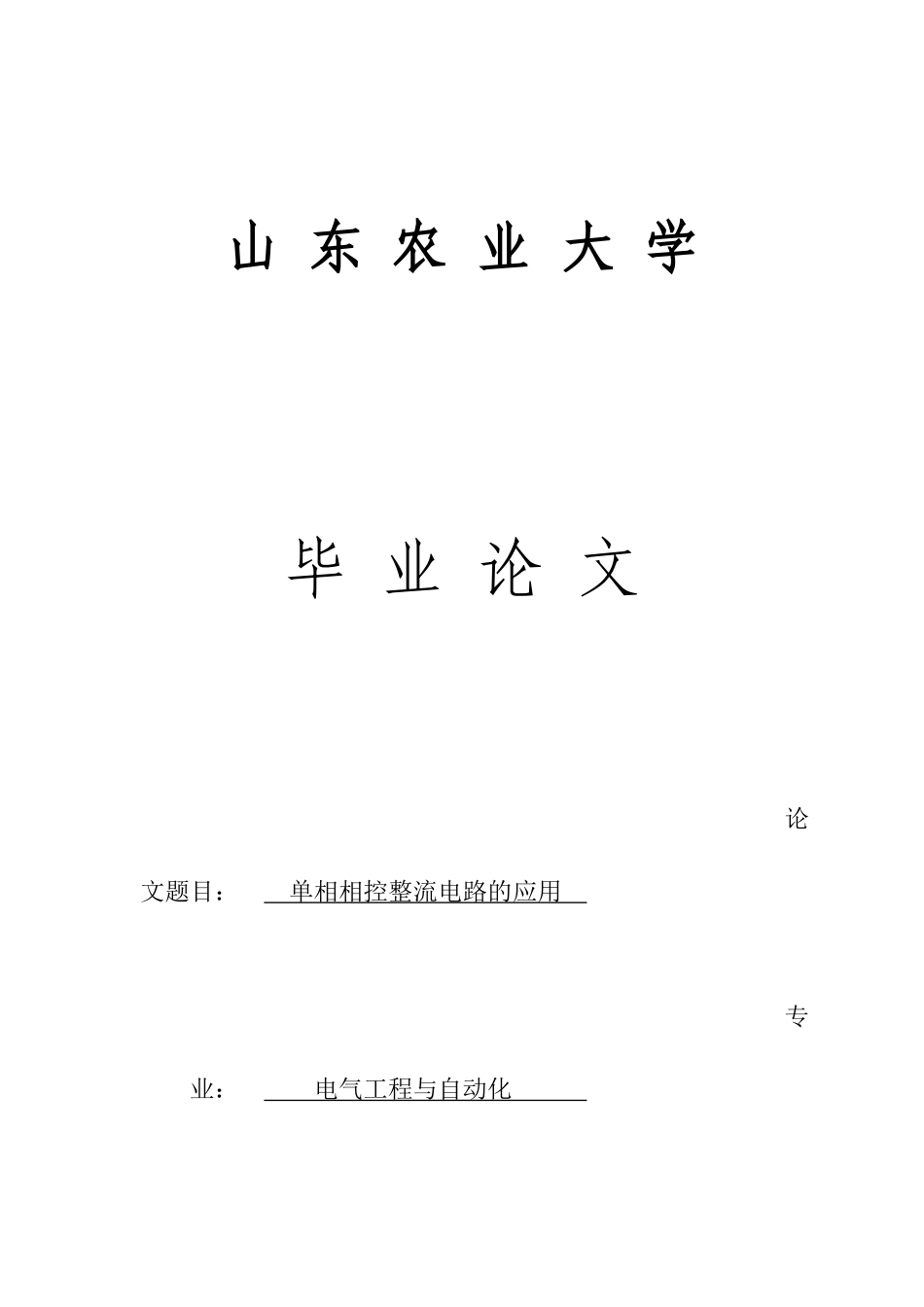

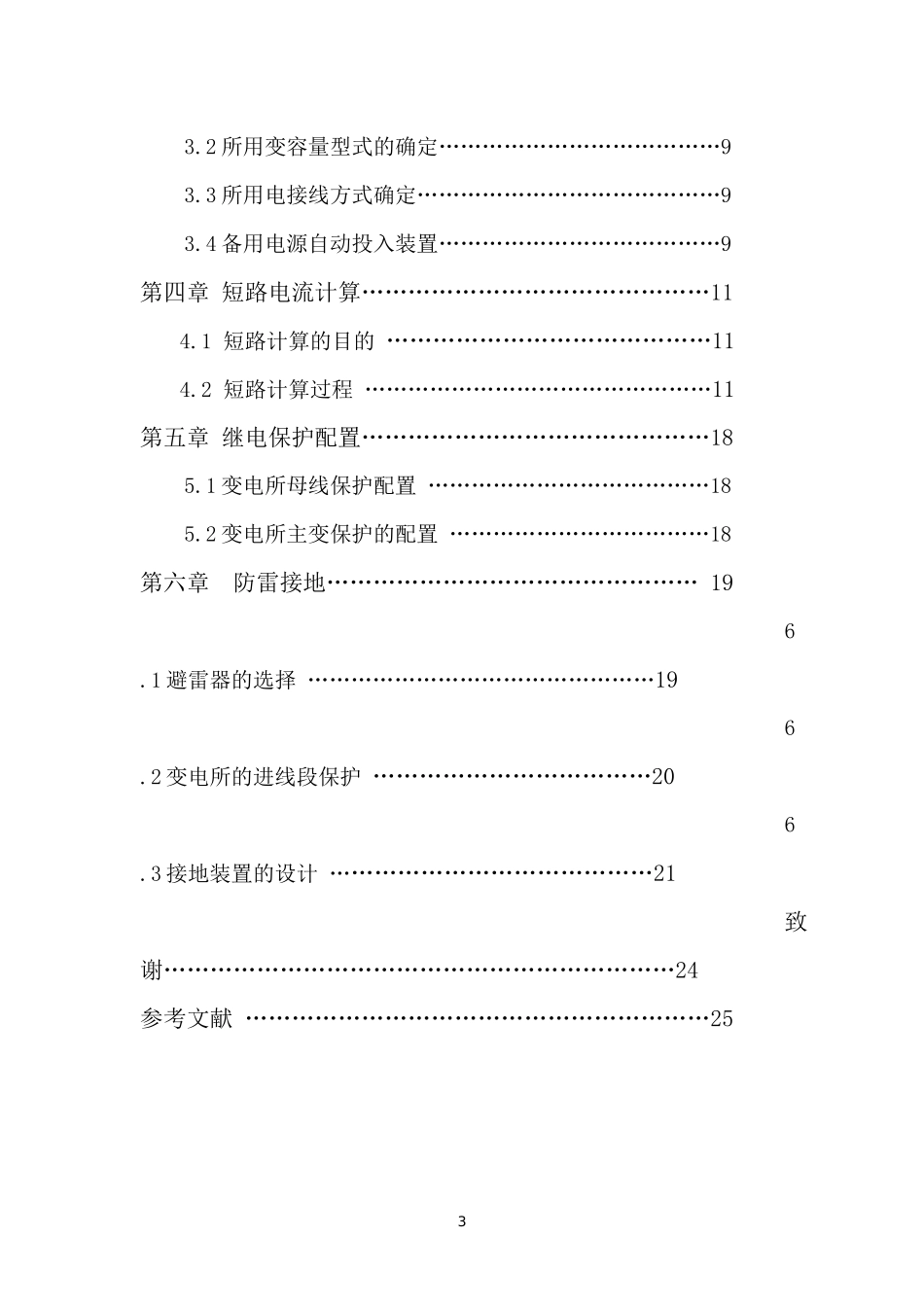

山东农业大学毕业论文论文题目：单相相控整流电路的应用专业：电气工程与自动化层次：专升本姓名：赵亮二0一三年十一月二十日目录标题、摘要、关键词前言1.1本所设计电压等级………………………………………41.2电源负荷…………………………………………………4第二章电气主接线设计……………………………………52.1主接线接线方式………………………………………52.2电气主接线的选择……………………………………7第三章所用电的设计………………………………………93.1所用电接线一般原则……………………………………923.2所用变容量型式的确定…………………………………93.3所用电接线方式确定……………………………………93.4备用电源自动投入装置…………………………………9第四章短路电流计算………………………………………114.1短路计算的目的……………………………………114.2短路计算过程…………………………………………11第五章继电保护配置………………………………………185.1变电所母线保护配置…………………………………185.2变电所主变保护的配置………………………………18第六章防雷接地…………………………………………196.1避雷器的选择…………………………………………196.2变电所的进线段保护………………………………206.3接地装置的设计……………………………………21致谢…………………………………………………………24参考文献……………………………………………………253电气自动化110-35kv变电所设计摘要变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电力系统中，发电厂将天然的一次能源转变成电能，向远方的电力用户送电，为了减小输电线路上的电能损耗及线路阻抗压降，需要将电压升高；为了满足电力用户安全的需要，又要将电压降低，并分配给各个用户，这就需要能升高和降低电压，并能分配电能的变电所。所以变电所是电力系统中通过其变换电压、接受和分配电能的电工装置，它是联系发电厂和电力用户的中间环节，同时通过变电所将各电压等级的电网联系起来，变电所的作用是变换电压，传输和分配电能。变电所由电力变压器、配电装置、二次系统及必要的附属设备组成。这次设计以110kV降压变电所为主要设计对象，分析变电站的原始资料确定变电所的主接线；通过负荷计算确定主变压器台数、容量及型号。根据短路计算的结果，对变电所的一次设备4进行了选择和校验。同时完成防雷保护及接地装置方案的设计。关键词:变电所电气主接线；短路电流计算；一次设备；防雷保护前言本次设计题目为110KV变电所一次系统设计。此设计任务旨在体现对本专业各科知识的掌握程度，培养对本专业各科知识进行综合运用的能力，同时检验本专业学习三年以来的学习结果。此次设计首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了110kV主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，在根据最大持续工作电流及短路计算结果，对设备进行了选型校验，同时考虑到系统发生故障时，必须有相应的保护装置，因此对继电保护做了简要说明。对于来自外部的雷电过电压，则进行了防雷保护和接地装置的设计，最后对整体进行规划布置,从而完成110kV变电所一次系统的设计。5第一章原始资料分析1.1本所设计电压等级根据设计任务本次设计的电压等级为：110/35KV1.2电源负荷地理位置情况1、电源分析与本所连接的系统电源共有3个，其中110KV两个，35KV一个。具体情况如下：1）110KV系统变电所该所电源容量(即110KV系统装机总容量)为200MVA(以火电为主)。在该所等电压母线上的短路容量为650MVA，该所与本所的距离为9KM。以一回路与本所连接。2）110KV火电厂该厂距离本所12KM，装有3台机组和两台主变，以一回线路与本所连接，该厂主接线简图如图1.1：6图1.1110KV火电厂接线图3）35KV系统变电所该所距本...
