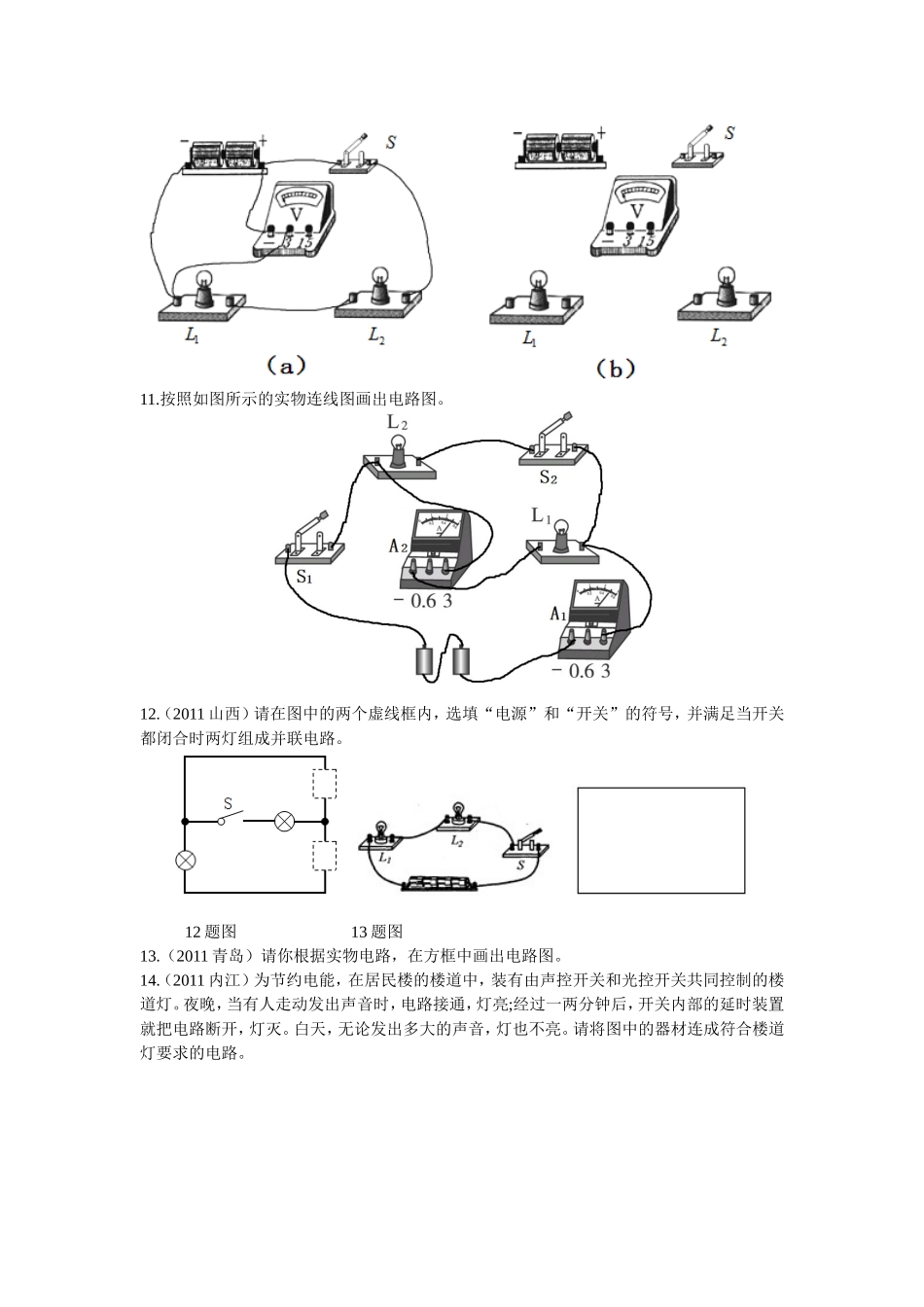

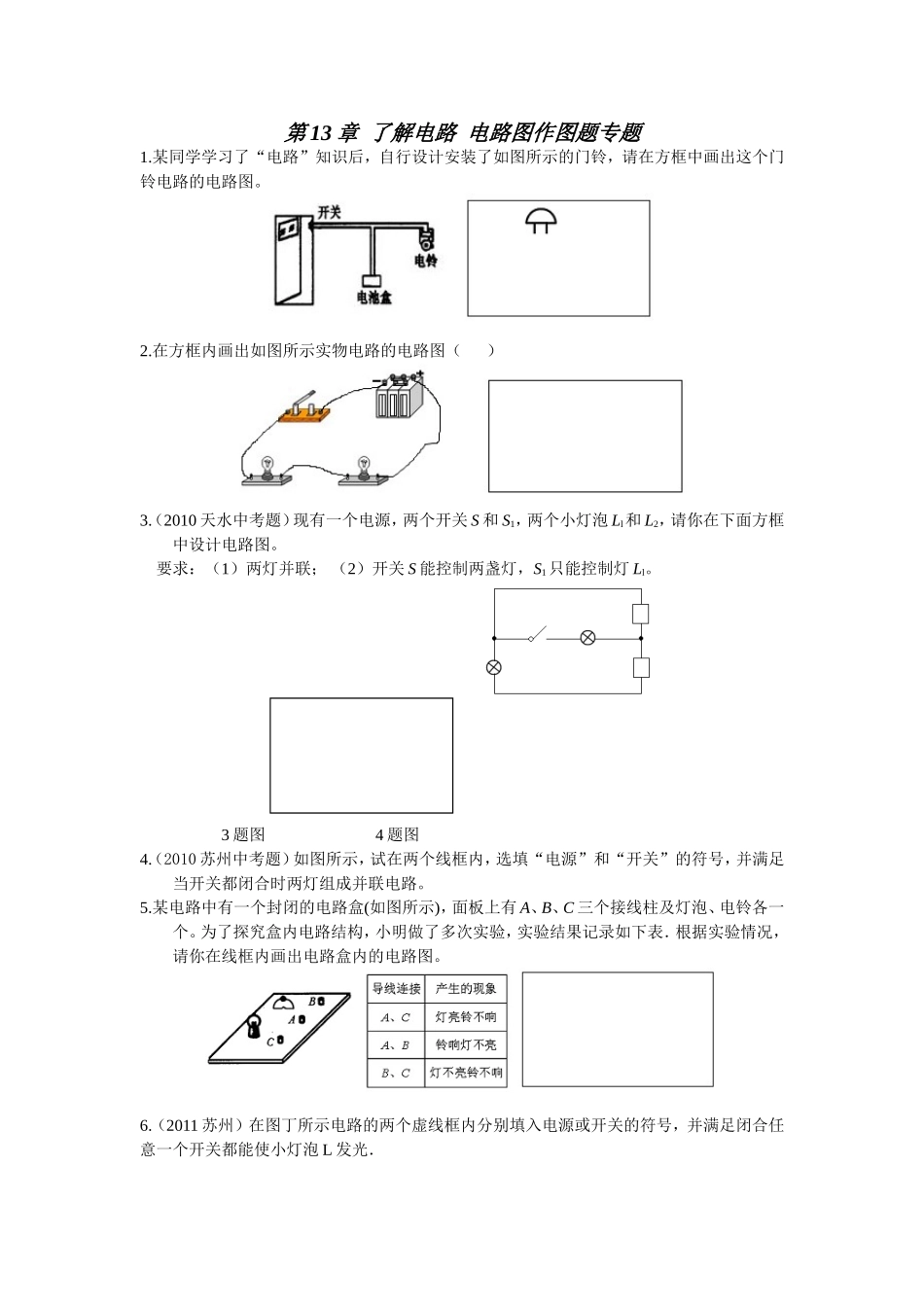

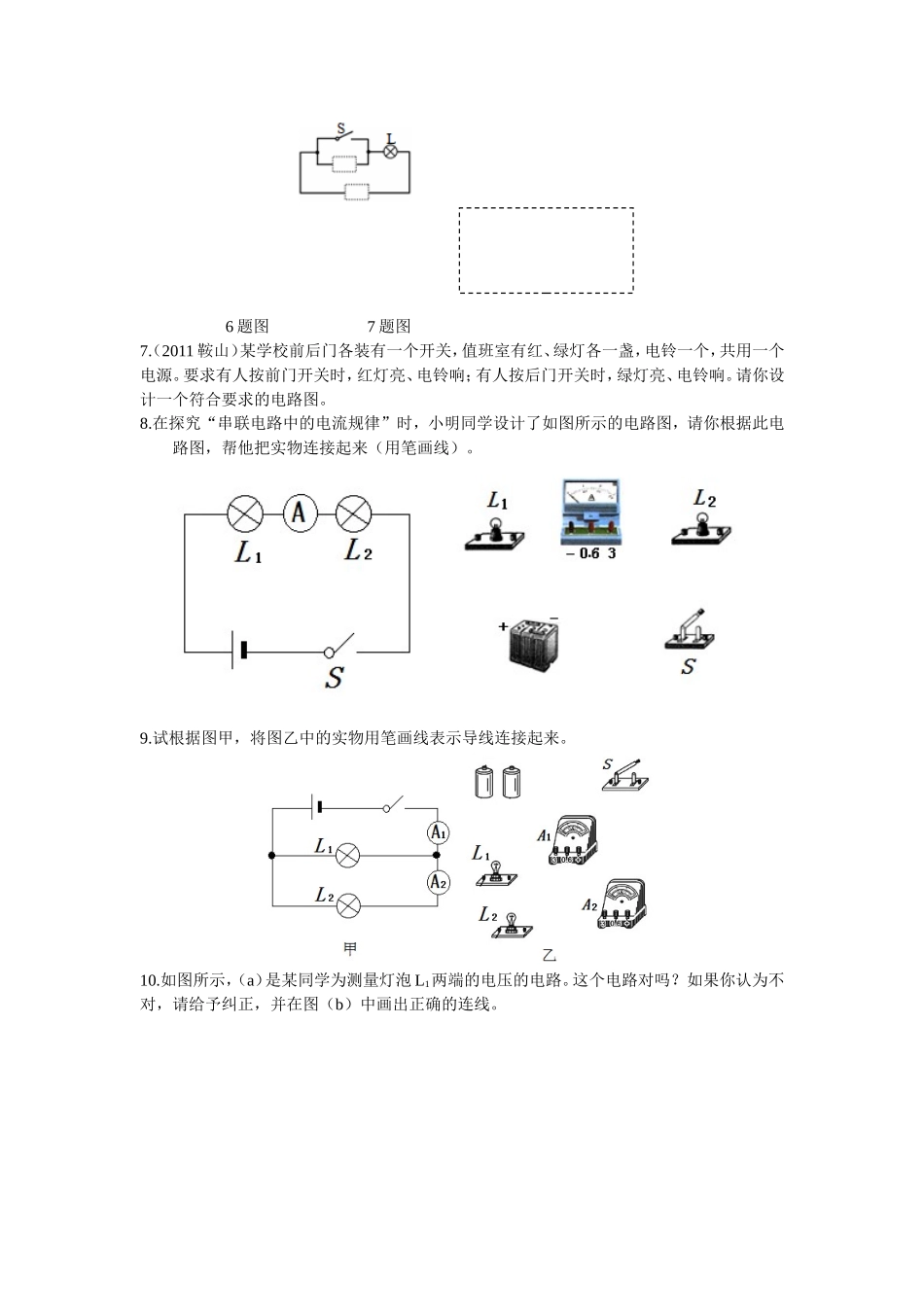

第13章了解电路电路图作图题专题1.某同学学习了“电路”知识后，自行设计安装了如图所示的门铃，请在方框中画出这个门铃电路的电路图。2.在方框内画出如图所示实物电路的电路图（）3.（2010天水中考题）现有一个电源，两个开关S和S1，两个小灯泡Ll和L2，请你在下面方框中设计电路图。要求：（1）两灯并联；（2）开关S能控制两盏灯，S1只能控制灯Ll。3题图4题图4.（2010苏州中考题）如图所示，试在两个线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。5.某电路中有一个封闭的电路盒(如图所示)，面板上有A、B、C三个接线柱及灯泡、电铃各一个。为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在线框内画出电路盒内的电路图。6.（2011苏州）在图丁所示电路的两个虚线框内分别填入电源或开关的符号，并满足闭合任意一个开关都能使小灯泡L发光．6题图7题图7.（2011鞍山）某学校前后门各装有一个开关，值班室有红、绿灯各一盏，电铃一个，共用一个电源。要求有人按前门开关时，红灯亮、电铃响；有人按后门开关时，绿灯亮、电铃响。请你设计一个符合要求的电路图。8.在探究“串联电路中的电流规律”时，小明同学设计了如图所示的电路图，请你根据此电路图，帮他把实物连接起来（用笔画线）。9.试根据图甲，将图乙中的实物用笔画线表示导线连接起来。10.如图所示，（a）是某同学为测量灯泡L1两端的电压的电路。这个电路对吗？如果你认为不对，请给予纠正，并在图（b）中画出正确的连线。11.按照如图所示的实物连线图画出电路图。12.（2011山西）请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。12题图13题图13.（2011青岛）请你根据实物电路，在方框中画出电路图。14.（2011内江）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮;经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图中的器材连成符合楼道灯要求的电路。14题图15题图14.（2011内江）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮;经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图中的器材连成符合楼道灯要求的电路。14题图15题图15.（2011六盘水）手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图。请在虚线框内画出手电筒的电路图。14.（2011内江）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮;经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图中的器材连成符合楼道灯要求的电路。14题图15题图15.（2011六盘水）手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图。请在虚线框内画出手电筒的电路图。15.（2011六盘水）手电筒是生活中常用的照明工具，如图所示，是手电筒的实物图。请在虚线框内画出手电筒的电路图。15题图16题图16.（2011新疆）请在下图丙的圆圈中填上合适的电表，使之成为正确的电路图。17.（2011荆门）根据如图所示的电路，请在虚线框中画出这个电路的电路图。18.（2011贵阳）如图所示，是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。要求：电压表测量L1两端电压，导线不能交叉。18题图19题图19.（2011广州）根据如图所示的实物电路，在虚方框内画出对应的电路图。20.（2010青岛）请你根据电路图，帮助小雨同学连接乙实物电路。21.（2010黔东南）根据如图所示的实物图，在虚线框内画出对应的电路图。22.（2011北京）小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝。
