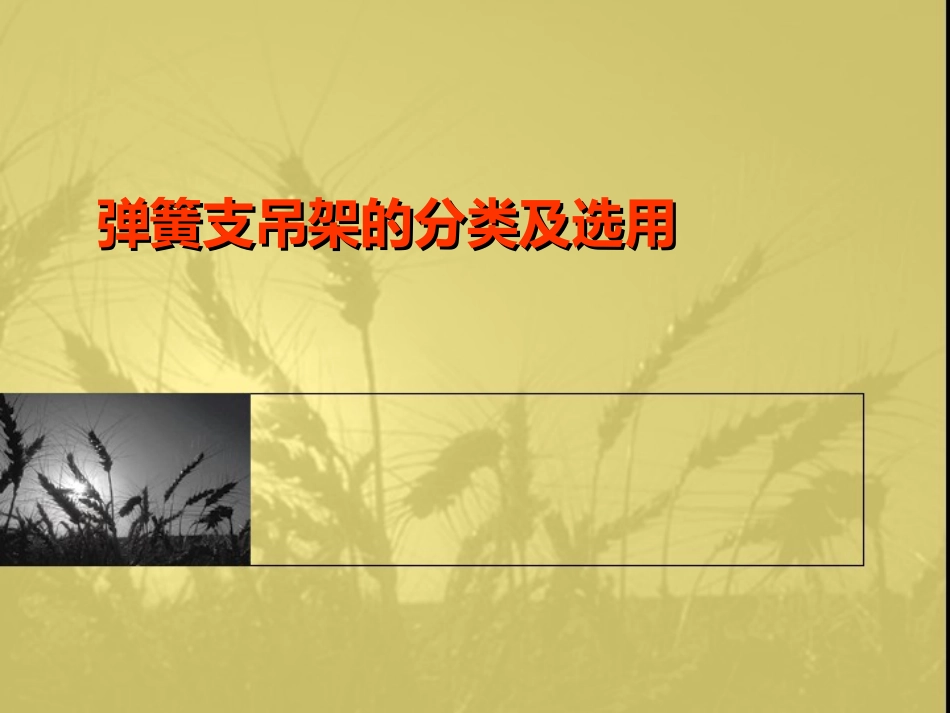

弹簧支吊架的分类及选用VIP免费

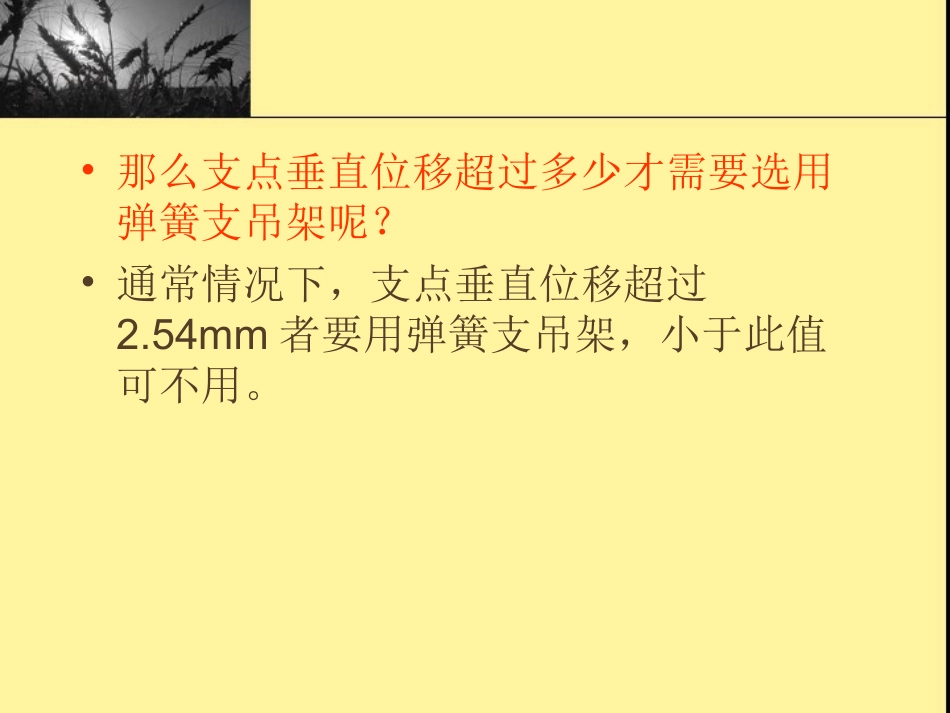

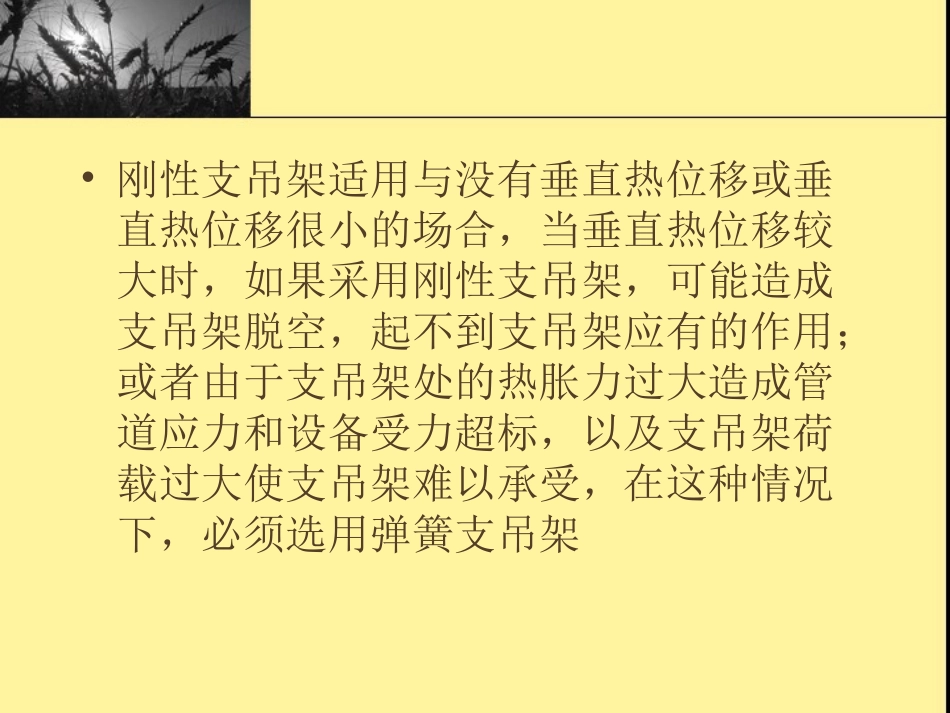

弹簧支吊架的分类及选用弹簧支吊架的分类及选用•刚性支吊架适用与没有垂直热位移或垂直热位移很小的场合，当垂直热位移较大时，如果采用刚性支吊架，可能造成支吊架脱空，起不到支吊架应有的作用；或者由于支吊架处的热胀力过大造成管道应力和设备受力超标，以及支吊架荷载过大使支吊架难以承受，在这种情况下，必须选用弹簧支吊架•那么支点垂直位移超过多少才需要选用弹簧支吊架呢？•通常情况下，支点垂直位移超过2.54mm者要用弹簧支吊架，小于此值可不用。•河北商合管件制造有限公司，0317-6396919，生产电厂配件及管道附件，电厂弹簧支吊架、恒力弹簧支吊架、弹簧支吊架厂家、可变弹簧支吊架、整定弹簧支吊架、管道弹簧支吊架、T4弹簧支架、组合式支吊架、双孔短管夹、人孔、管帽、承插管件、锻造管件等；精铸耐磨管道、陶瓷贴片耐磨管道、烟风煤尘管道；电厂用接管座、支吊架、焊接堵头、水流指示器、三向位移指示器、流量测量装置、万向传动装置、疏水器、补偿器等。产品广泛用于电力、化工、炼油、天然气、造船、冶金、矿山、供热、水处理、环保等诸多行业。•一、弹簧支架四种标准•1.西北电力设计院设计T4型•2.华东电力设计院设计的TH3型•3.化工部设计标准“HG/T20644-1998”VSF型•4.机械行业标准“JB/T8130.2-1999”TDF型••二、性能特点•1.载荷范围：154N-217384N。•2.位移范围：0-30MM，0-60MM，0-90MM，0-120MM•3.使用温度范围：-30-+300摄氏度•4.弹簧支架里的弹簧有壳体的保护，可免受机械损伤和环境的腐蚀，保证弹簧支架的高质量运行状态.•三、用途与原理•弹簧支架主要用于电厂汽水管道或锅炉设备，在运行中产生热位移及其设备装置上，根据管道受力情况计算确定的弹簧支架工作和热位移要求，本公司将弹簧支架按照设计荷载进行整定，即将弹簧预压在所定冷态荷载位置上，当安装到管道设备上后，作何重螺纹柱的调整，将ding位块脱开，这时，弹簧支架的实际承载就是设计所要求的冷态荷载。这种弹簧支架主要用于搁置在基础、钢梁、楼板上，统称支撑搁置型。•根据力矩平衡原理设计。在规定的负载位移范围内，负载力矩和弹簧力矩始终保持平衡。因此，用恒吊支撑的管道和设备发生位移时，可以获得恒定的支承力，不会给管道和设备带来附加应力。恒吊一般用于需要减少位移应力的地方，如电站锅炉本体，发电厂的汽、水、烟风管及燃烧器等悬吊部分，以及石油化工设备和其它需要减少位移应力的地方。•河北科正管件制造有限公司以诚信打市场、靠质量闯天下"是我厂的经营理念和立足之本，我们将以优良的品质，优惠的价位，齐全的品种和较短的交货期，向您提供优质的服务。我公司始终坚持：高效益以质为本；高信誉以德为本；高科技以人为本；高质量以法为本，以宪法的管理理念，生产出高质量的产品。应采用计算机分析程序进行详细应力分析的管道条件•操作温度大于等于400℃的所有规格的管道；•DN≥80,操作温度大于等于300℃或低于等于-20℃的管道；•DN≥150，操作温度大于等于200℃的管道；•DN≥500的大口径管道；•DN≥300的真空管道；应采用计算机分析程序进行详细应力分析的管道条件•与敏感压缩机（如泵、压缩机、蒸汽透平等）相连的工艺管道和蒸汽管道；•用简单计算法判断补偿不够或者用图表法无法查到的管道；•有弹簧支吊架的管道；•有波纹膨胀节的管道；•有冷紧的管道。除此之外，对下列管道应根据具体情况确定是否需要用计算机进行详细应力分析•贵重金属管道（如合金钢、不锈钢、特殊耐热钢、超低温用钢管道等）；•开停工频繁的管道；•直管部分较长、热胀冷缩量较大的管道；•相连机械或设备的关口有较大位移的管道；•刚度较大的厚壁管道；•剧毒介质管道。•对于与运行良好的管道形状、条件等相同或基本相同的管道，或者与经过详细应力分析并且合格的管道形状、条件相同或基本相当的管道，可以不再进行详细应力分析。•弹簧支吊架分为可变弹簧支吊架(VariableSpringSupportsandHangers)和恒力弹簧支吊架(ConstantSpringSupportsandHangers)两类。•按照《石油化工企业管道支吊架设计规范》（SH3073-2004）的规定：管道在支承点处有垂直位移，且...
