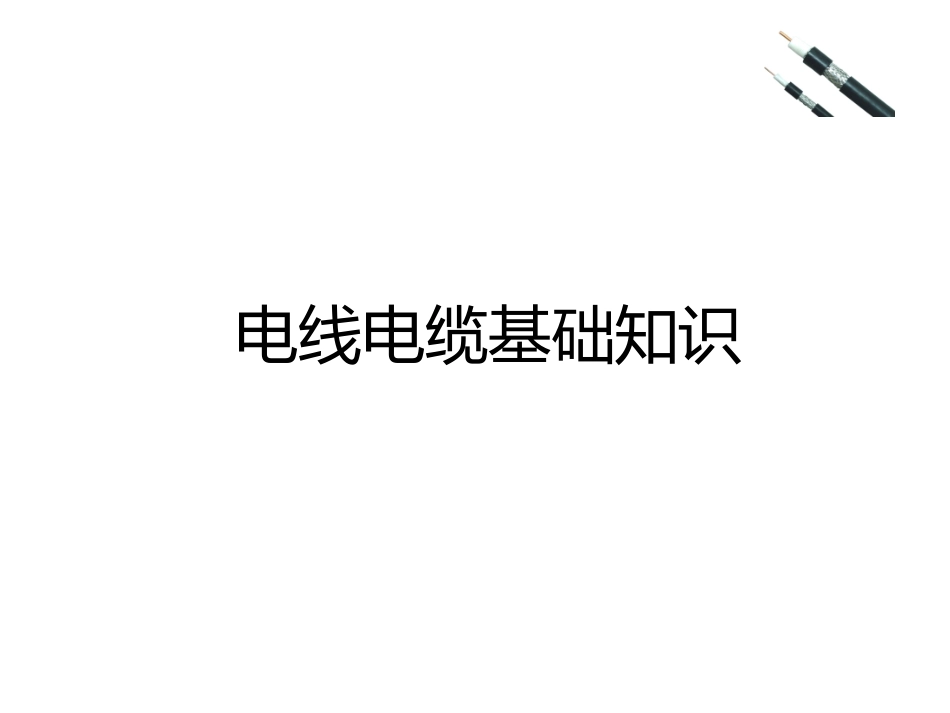

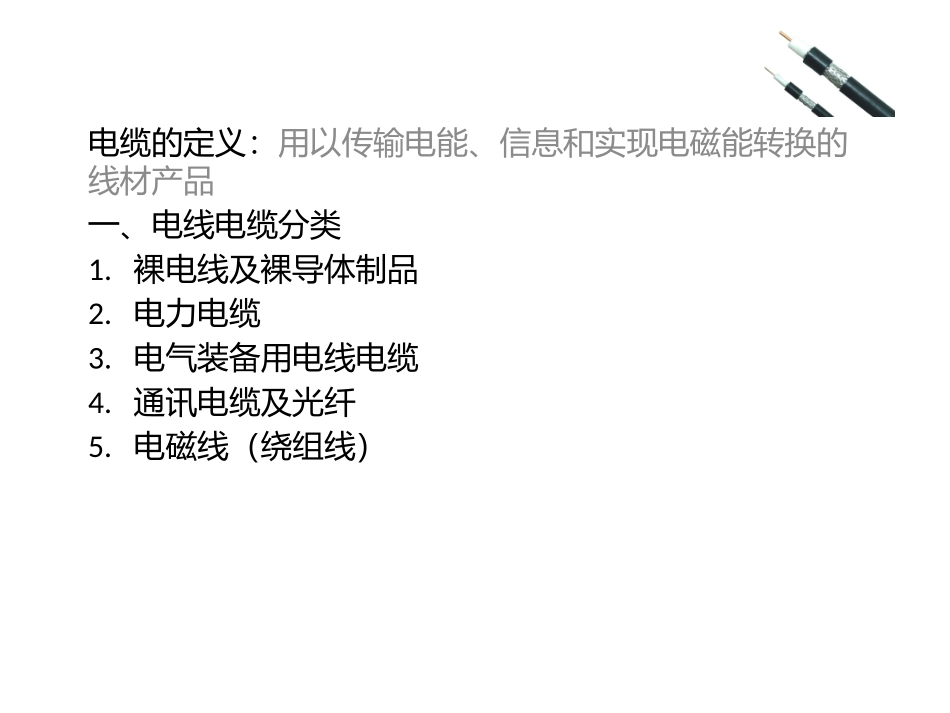

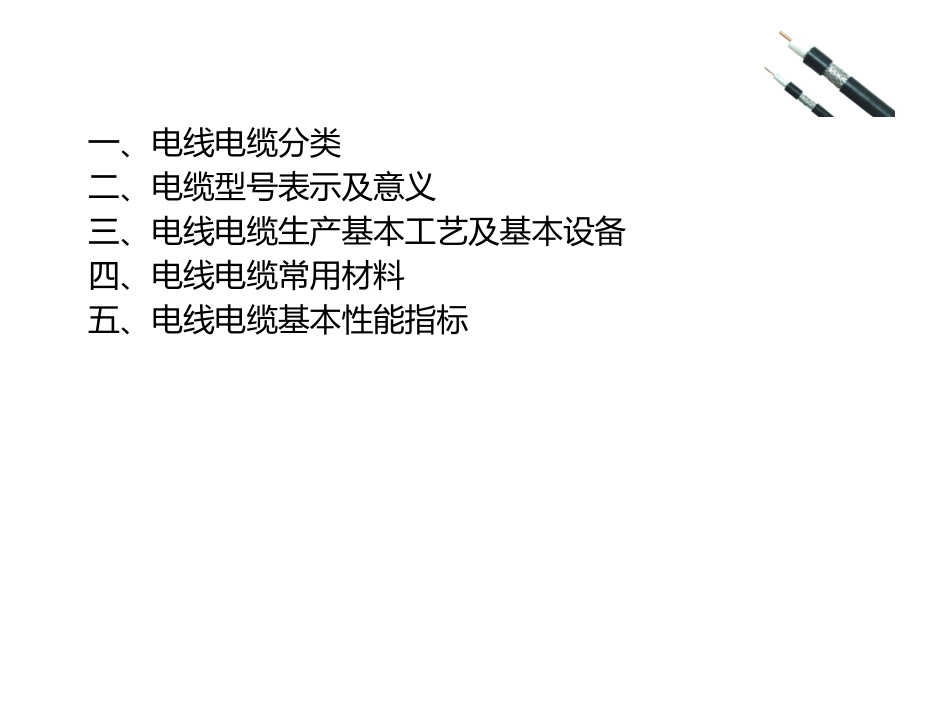

电线电缆基础知识一、电线电缆分类二、电缆型号表示及意义三、电线电缆生产基本工艺及基本设备四、电线电缆常用材料五、电线电缆基本性能指标电缆的定义：用以传输电能、信息和实现电磁能转换的线材产品一、电线电缆分类1.裸电线及裸导体制品2.电力电缆3.电气装备用电线电缆4.通讯电缆及光纤5.电磁线（绕组线）1.裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等；加工工艺主要是拉制、绞合/紧压绞合等；产品主要用在城郊、农村、长距离传输电能；常做架空敷设等.2.电力电缆本类产品主要特征是：在导体外挤包绝缘层，如多芯还需要成缆、然后护层。拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种主要的工艺技术有产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高（220V至500kV及以上），常做地下敷设。3.电气装备用电线电缆该类产品主要可分为a.固定敷设和移动的供电电线电缆b.信号及控制电缆,要指控制中心与系统间传递信号或控制操作用的电线电缆c.仪表和设备连接线,主要指仪器、设备内部安装线和外部引接线d.交通运输工具电线电缆,主要指汽车、机车、舰船、飞机等配套用电线电缆。如公路车辆用绝缘电线、航空电线、舰船用电缆、机车车辆用电缆、电梯电缆等e.地质资源勘探开采电线电缆主要指煤、矿石、油田探测开采用电线电缆。如：石油平台电缆、地质勘探用电缆、煤矿用阻燃电缆、矿用电线电缆等f.特种电线电缆主要指耐高温、防火、核电站等用的电线电缆。如核电站用电缆、氟塑料或硅橡胶绝缘和护套高温电缆、矿物绝缘电缆、热电偶用电线电缆、高温传感器用控制电缆等g.加热电缆主要是指生活取暖、植物栽培、管道保温等用电线电缆。如：自控温加热电缆、矿物绝缘加热电缆等。4.通讯电缆及光纤光缆电缆内部芯线是铜制的，主要传递电/电信号。光缆内部芯线是光纤，用来传递光信号的，因具有低衰減性能，适合远距离通信。通信电缆光缆5.电磁线（绕组线）主要用于各种电机、变压器、仪器仪表等主要实现电磁能的转换功能二、电缆型号表示及意义1、电力电缆的型号表示及意义YJ—代表交联聚乙烯绝缘V—第一个代表聚氯乙烯绝缘、第二个V代表聚氯乙烯护套22—前面2代表钢带铠装，后面2代表聚氯乙烯护套23—前面2代表钢带铠装，后面3代表聚乙烯护套32—3代表细钢丝铠装，2代表聚氯乙烯护套33—3代表细钢丝铠装，3代表聚乙烯护套42—4代表粗钢丝铠装，2代表聚氯乙烯护套43—4代表粗钢丝铠装，3代表聚乙烯护套T—代表铜导体（标准要求省略）L—代表铝导体WD-无卤低烟DD－低卤低烟产品型号组成及其排列顺序如图常见电力电缆型号及名称如下表2、架空绝缘电缆的型号表示及意义JK-架空电缆系列代号YJ-交联聚乙烯绝缘V-聚氯乙烯绝缘Y-高密度聚乙烯绝缘Q-轻型薄绝缘结构B-本色绝缘LH-铝合金导体常见架空绝缘电缆型号、名称及用途如下表3、控制电缆的型号表示及意义K—系列代号铜导体—省略V—聚氯乙烯绝缘或聚氯乙烯护套YJ—交联聚乙烯绝缘或交联聚烯烃绝缘Y—聚乙烯或聚烯烃护套P—编织屏蔽P2—铜带屏蔽P3—铝/塑复合带屏蔽2—双钢带铠装3—钢丝铠装2—聚氯乙烯护套3—聚乙烯或聚烯烃外护套R—软结构常用控制电缆型号及名称如下表4、布电线类常见型号及名称BV单芯硬导体无护套电缆BVR铜芯聚氯乙烯绝缘软电缆RV单芯软导体无护套电缆BVV轻型聚氯乙烯护套电缆RVV轻型聚氯乙烯护套软线RVVP铜芯聚氯乙烯绝缘铜丝屏蔽聚氯乙烯护套软电线RVS铜芯聚氯乙烯绝缘绞型连接用软电线三、电线电缆生产基本工艺及基本设备电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。塑料电线电缆制造的基本工艺流程1.铜、铝单丝拉制及镀层2.单丝退火3.导体的绞制4.绝缘挤出5.成缆6.内护层7.铠装及屏蔽8.外护套9.其它1.铜、铝单丝拉制及镀层电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小...
