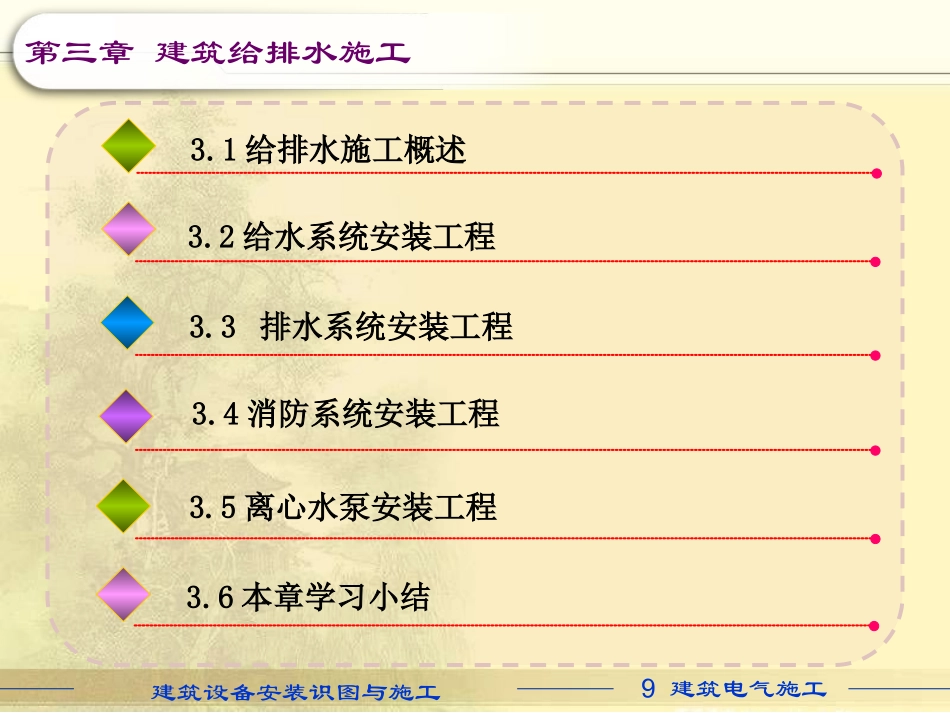

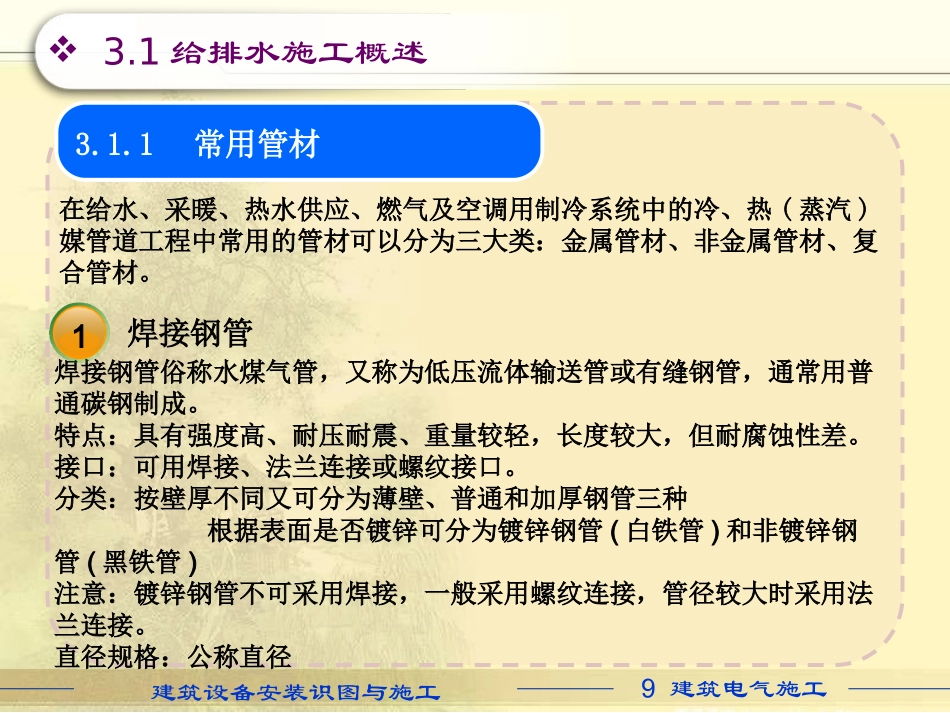

建筑设备安装识图与施工9建筑电气施工建筑设备安装识图与施工第3章建筑给排水施工建筑设备安装识图与施工9建筑电气施工第三章建筑给排水施工3.1给排水施工概述3.2给水系统安装工程3.3排水系统安装工程3.4消防系统安装工程3.5离心水泵安装工程3.6本章学习小结建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.1常用管材在给水、采暖、热水供应、燃气及空调用制冷系统中的冷、热(蒸汽)媒管道工程中常用的管材可以分为三大类：金属管材、非金属管材、复合管材。焊接钢管俗称水煤气管，又称为低压流体输送管或有缝钢管，通常用普通碳钢制成。特点：具有强度高、耐压耐震、重量较轻，长度较大，但耐腐蚀性差。接口：可用焊接、法兰连接或螺纹接口。分类：按壁厚不同又可分为薄壁、普通和加厚钢管三种根据表面是否镀锌可分为镀锌钢管(白铁管)和非镀锌钢管(黑铁管)注意：镀锌钢管不可采用焊接，一般采用螺纹连接，管径较大时采用法兰连接。直径规格：公称直径1焊接钢管建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.1常用管材无缝钢管2无缝钢管常用优质低碳钢或低合金钢制造而成，性能比焊接钢管优越，价格比较昂贵。直径规格：外径×壁厚建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.1常用管材铸铁管铸铁管有较强的耐腐蚀性，经久耐用，价格低廉，但质脆、不耐震动、重量大，长度较短。接口承插和法兰连接两种。适用于城镇小区的给排水管道。直径规格：公称直径铜管具有较强的耐腐性、传热好，表面光滑，水力性能好，水质不易受到污染，美观，但价格昂贵。接口多用焊接，特别是用于高档住宅的给水系统、热水系统以及直饮水系统。直径规格：按出厂规格铜管4铸铁管3建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.1常用管材特点：耐腐性能好，表面光滑，不结垢，水力条件好，质量轻，制作、加工方便，价格低廉，但耐热性能差，易老化。接口可用螺纹、粘结、热熔、卡套连接，适用于室内给水排水管道。直径规格：外径×壁厚塑料管材5塑料管是以合成树脂为主要成分，加入适量的添加剂，在一定温度和压力下塑制成型的有机高分子材料管道。它们作为传统的镀锌钢管的代替品，发展很快。常用管材：PVC管、PP-R管、PE-X管建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.1常用管材复合管材6常用的有铝塑管和钢塑管。钢塑：适用于大口径管道铝塑：适用于小口径管道特点：结合金属与废金属管材特点建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.2常用管件在管道系统中起连接、变径、转向、分支等作用的零件图3.1螺纹连接管件建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.2常用管件在管道系统中起连接、变径、转向、分支等作用的零件建筑设备安装识图与施工9建筑电气施工3.1给排水施工概述3.1.3管道的连接2卡套式连接承插焊接法兰连接螺纹连接（丝扣连接）粘接1214365热熔7建筑设备安装识图与施工9建筑电气施工3.1.3管道的连接序号管件连接方式方式说明适用范围1螺纹连接用螺纹压紧密封的机械连接方式小口径焊接钢管、塑料管和钢管2法兰连接法兰盘间衬垫垫片后，用螺栓拉紧密封的机械连接方式钢管、铸铁管、塑料管等需经常拆卸的管段或较大口径的管道3卡箍连接在管段部分压一凹槽，接口部位外套橡胶密封圈，外用卡箍固定并对橡胶密封圈施加一定压力的连接方式钢管连接4镶嵌连接用外力将镶件与管道表面压合，形成压力密封的机械连接方式塑料管、钢管、铜管5焊接连接管道直接对位焊接的连接方式钢管、铜管6热熔连接不需加粘结剂和焊料，仅对结合面加热熔融，并施加外力使其融合的焊接连接方式热塑性塑料管7承插连接将管道一端的插口插入城承口内，并对缝隙用填充材料密封的连接方式铸铁管、塑料管8粘结连接用粘结剂将管道粘结密封的连接方式塑料管表3.1管道连接方式与适用范围3.1给排水施工概述建筑设备安装识图与施工9建筑电气施工3.2.1室内给水系统概述3.2给水系统安装工程室内给水系统按用途：生活给水系统生产给水系统消防给水系统室内给水系统的分类与组成1给水系统是指通过管道及设备，按照...
