离心泵的拆装分解课件VIP免费

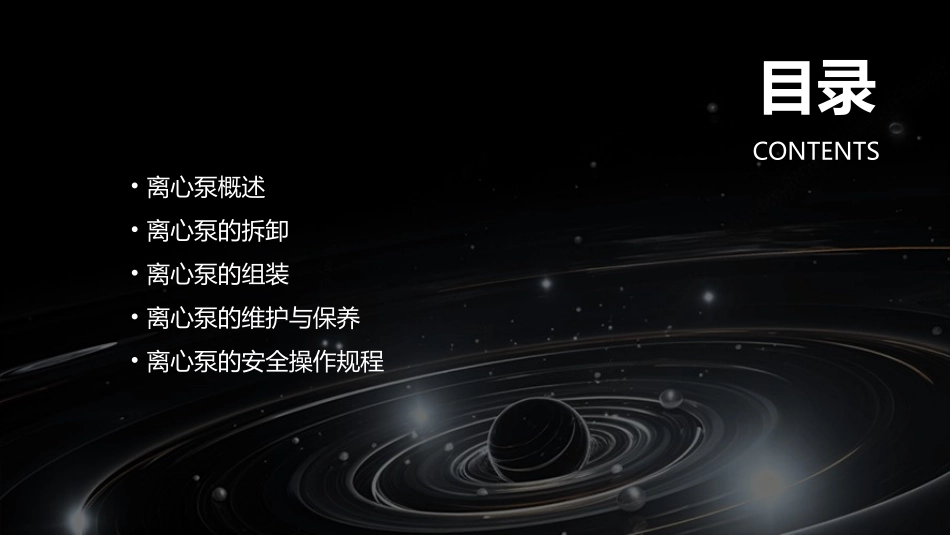

离心泵的拆装分解课件BIGDATAEMPOWERSTOCREATEANEWERA目录CONTENTS•离心泵概述•离心泵的拆卸•离心泵的组装•离心泵的维护与保养•离心泵的安全操作规程BIGDATAEMPOWERSTOCREATEANEWERA01离心泵概述离心泵是一种利用离心力将液体从低处输送到高处的机械设备。离心泵的定义离心泵通过旋转叶轮产生离心力，使液体在叶轮的吸力作用下被吸入，并在离心力作用下被输送到高处。工作原理离心泵的定义与工作原理种类根据结构和工作原理的不同，离心泵可分为单级泵、多级泵、管道泵等。用途离心泵广泛应用于工业、农业、城市供水、排水等领域，用于输送液体、污水、废水等。离心泵的种类与用途叶轮是离心泵的核心部件，其作用是产生离心力，使液体在叶轮的吸力作用下被吸入并在离心力作用下被输送到高处。叶轮泵壳是离心泵的主体结构，用于安装叶轮和其他部件，同时起到收集液体的作用。泵壳轴是连接电机和叶轮的传动部件，轴承则是支撑轴并保持其稳定运转的重要部件。轴和轴承密封件用于防止液体泄漏和空气进入泵内，以保证离心泵的正常运转。密封件离心泵的主要部件BIGDATAEMPOWERSTOCREATEANEWERA02离心泵的拆卸123关闭泵的进出口阀门，泄压并确保泵内液体完全排空。确认泵的电源已断开，并做好安全防护措施。准备好必要的工具和材料，如螺丝刀、扳手、清洗剂、油盆等。拆卸前的准备工作拧下泵体上的固定螺丝，将泵体与电机分离。小心地将泵盖移开，注意不要损坏密封垫片。清理泵体内的残留物，确保内部清洁。泵体的拆卸用扳手或专用工具拆卸泵轴，注意泵轴的重量和平衡。将叶轮和泵轴分别取出，并清理相关部件。拧松叶轮螺母，但不要完全取下。叶轮和泵轴的拆卸其他部件的拆卸根据需要拆卸其他相关部件，如轴承、密封件等。注意观察各部件的安装顺序和位置，以便正确安装。清洗所有拆卸下来的部件，确保无污垢和杂质。BIGDATAEMPOWERSTOCREATEANEWERA03离心泵的组装清洁所有部件使用干净的布和无尘纸清洁所有部件，确保没有灰尘和杂物。检查泵体和电机检查泵体和电机是否有损坏或裂痕，如有需要应更换。检查所有部件是否齐全在开始组装前，应仔细核对离心泵的所有部件，确保没有遗漏。组装前的准备工作03组装泵盖将泵盖与泵体对齐，并使用螺栓固定。确保泵盖与泵体的密封性良好。01将泵体放置在平稳的地面上确保泵体放置平稳，避免在组装过程中出现倾倒。02安装密封垫片根据泵体的型号，选择合适的密封垫片并安装在泵体的相应位置。泵体的组装检查叶轮和泵轴检查叶轮和泵轴是否有损坏或磨损，如有需要应更换。将叶轮安装在泵轴上将叶轮套在泵轴上，确保叶轮与泵轴的对齐。安装轴承和轴承座将轴承和轴承座安装在泵轴上，确保轴承座与泵体的配合良好。叶轮和泵轴的组装将电机座安装在泵体的相应位置，确保电机座与泵体的配合良好。安装电机座连接电源线完成组装根据电机的型号，选择合适的电源线并将其连接到电机上。在完成所有部件的组装后，应仔细检查离心泵的整体结构，确保没有遗漏或错误。030201其他部件的组装BIGDATAEMPOWERSTOCREATEANEWERA04离心泵的维护与保养010204日常维护与保养定期检查泵的运行状态：包括泵的振动、声音、温度等，确保泵正常运行。定期清洗泵的入口过滤器，防止杂物进入泵内造成损坏。定期检查泵的密封件，如发现磨损或老化应及时更换。定期检查泵的润滑系统，确保润滑油充足且清洁。03检查电源是否正常，电机是否损坏，泵内是否有异物卡住等。泵不能启动检查泵的入口过滤器是否堵塞，泵的叶轮是否磨损或堵塞，管道是否漏气等。流量不足检查泵的叶轮是否磨损或堵塞，泵的密封件是否损坏，管道是否有堵塞等。扬程不足检查泵的轴承是否损坏，泵的叶轮是否不平衡，泵的固定螺栓是否松动等。噪音大常见故障及排除方法在进行维修和保养前，应先关闭泵的电源，并排空泵内的液体。在进行维修和保养时，应注意泵内部的清洁，防止杂物进入泵内。在拆卸和安装过程中，应使用专用的工具和设备，避免损坏泵的结构和密封件。在更换密封件时，应确保密封件的质量和规格符合要求，并正确安装。维修与保养注意事项BIGDATAEMPOWERSTOCREATEANEWERA05离心泵的安全操作规程操...
