光纤位移传感器课件1VIP免费

光纤位移传感器课件1_第1页
1/29
光纤位移传感器课件1_第2页
2/29
光纤位移传感器课件1_第3页
3/29

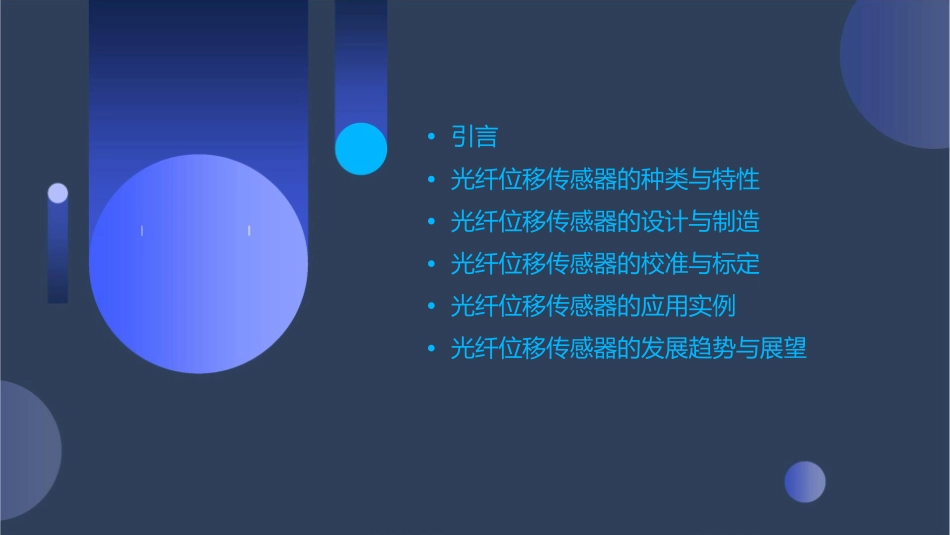

•引言•光纤位移传感器的种类与特性•光纤位移传感器的设计与制造•光纤位移传感器的校准与标定•光纤位移传感器的应用实例•光纤位移传感器的发展趋势与展望光纤位移传感器简介0102光纤位移传感器的工作原理当物体位移时,光纤受到拉伸或压缩,导致光相位发生变化,通过检测光相位的变化可以推算出物体的位移量。光纤位移传感器的应用领域010203工业自动化航空航天医疗领域干涉型光纤位移传感器总结词详细描述反射型光纤位移传感器总结词利用光纤端面反射回来的光强变化来检测位移。详细描述反射型光纤位移传感器通过测量光纤端面反射回来的光强变化来检测位移。当待测物发生位移时,反射光强随之变化,通过光电转换器件将光强信号转换为电信号,从而实现对位移的测量。该传感器结构简单、成本低、易于实现小型化。分布式光纤位移传感器总结词详细描述光纤微位移传感器总结词详细描述专为微小位移测量而设计的高精度传感器。光纤微位移传感器是专为微小位移测量而设计的高精度传感器,具有极高的灵敏度和分辨率。该传感器利用光纤传输光信号,通过测量微小位移引起的光信号变化来获取待测物的位移信息。在精密测量、纳米技术等领域具有广泛的应用前景。VS光纤材料的选择与处理光纤材料光纤处理光学元件的选择与处理光学元件光学元件处理传感器的封装与保护封装材料保护措施对传感器进行防水、防尘和防震等保护措施,以提高其环境适应性和可靠性。校准与标定的目的和意义01020304确保测量准确性保证测量可靠性提升测量一致性优化传感器性能校准与标定的方法与步骤准备校准与标定设备安装与固定传感器零点校准准备精密测长仪、标准位移块等校准与标定设备,确保其精度和可靠性。将光纤位移传感器安装在标定设备上,确保其稳定性和安装精度。调整传感器的零点,使其输出值为0时对应于位移值为0的位置。010402050306线性校准重复性校准温度特性校准对传感器进行一系列已知位移值的测试,记录输出值,并拟合线性方程。对同一位移值进行多次测试,评估传感器的重复性和稳定性。在不同温度下测试传感器的性能,了解并修正其温度对测量结果的影响。校准与标定的注意事项环境条件控制数据处理与分析。安全操作定期校准与标定在机械加工中的应用实例监测切削过程光纤位移传感器能够实时监测切削过程中的刀具磨损和切削力变化,有助于提高加工精度和延长刀具使用寿命。检测工件表面粗糙度通过测量工件表面的微小变化,光纤位移传感器能够精确检测工件的表面粗糙度,为质量控制提供可靠依据。在航空航天领域的应用实例飞机机翼形变监测航天器热控系统监测在石油化工领域的应用实例储罐液位测量管道流量检测在医疗领域的应用实例呼吸监测手术器械位置检测提高传感器的精度和稳定性研发新型光纤材料引入先进信号处理技术利用新型光纤材料,如掺铒光纤、光子晶体光纤等,提高光信号的传输质量和稳定性,从而提高传感器的精度和稳定性。采用先进的信号处理算法和技术,如数字信号处理、自适应滤波等,对测量信号进行优化处理,降低噪声干扰,提高测量精度和稳定性。优化光路结构通过改进光路结构,减少光路损耗和误差,提高光信号的利用效率和测量精度。拓展应用领域和范围开发多参数传感器1开发小型化、便携式传感器23开发智能化传感器降低成本和提高生产效率优化生产工艺引入自动化生产线推广标准化和模块化设计

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

光纤位移传感器课件1
